MANUALE TECNICO. AVVIAMENTO E FUNZIONAMENTO
E. Descrizione e funzionamento del regolatore di controllo
Manuale del NA6888
Indice delle principali funzioni e caratteristiche tecniche
Funzioni principali: il regolatore è il dispositivo di controllo speciale del termoconvettore della pompa di calore e dispone di due
sensori di temperatura (temperatura dell'acqua e temperatura esterna), due uscite di controllo (compressore e sbrinamento) ed
un’entrata per il segnale di allarme (utilizzata per la protezione in presenza di alte e basse pressioni). Le sue funzioni principali sono
indicate di seguito.
Controllo e visualizzazione della temperatura: può mostrare la temperatura del serbatoio dell’acqua e la temperatura esterna e
controllare che la temperatura del serbatoio dell’acqua rimanga dentro i limiti.
Controllo dello sbrinamento automatico: dispone di un controllo logico dello sbrinamento per un progetto ottimizzato della pompa
di calore e può sbrinare con grande efficacia per garantire in questo modo che l’apparecchio esterno possa funzionare normalmen-
te a basse temperature. Si possono impostare varie modalità di sbrinamento: mediante valvola a quattro vie, mediante valvola di
derivazione o mediante sbrinamento per calore elettrico.
Allarme esterno: un'entrata per allarme esterno che ammette cinque modalità diverse: sempre attivato; sempre attivato e fisso;
sempre disattivato; sempre disattivato e fisso, ed accesso negato.
Altro: si può stabilire la temperatura massima e minima, la direzione della valvola a quattro vie, l'avviamento ritardato di protezione
del compressore, il segnale di allarme per un errore nel sensore di temperatura, etc.
Principali caratteristiche tecniche:
- Intervallo di visualizzazione delle temperature: -50/150 °C (intervallo di 0,1 °C).
- Intervallo di impostazione della temperatura: -45/145 °C (intervallo di 0,1 °C).
- Tensione di alimentazione: AC 220 V ± 10% o AC 380 V ± 10% 50 Hz (vedere lo schema delle connessioni).
- Condizioni ambientali: temperatura, -20 ºC / 50 ºC; umidità, <_ 85%.
- Capacità di contatto del relè: 2 A/380 V AC (carico resistivo puro).
- Sensore di temperatura: NTC R25 = 5 k92, B (25/50) = 3470 K.
- Modello di esecuzione: Q/320585 XYK 01-2004 (NA8824-HTD).
Istruzioni di funzionamento

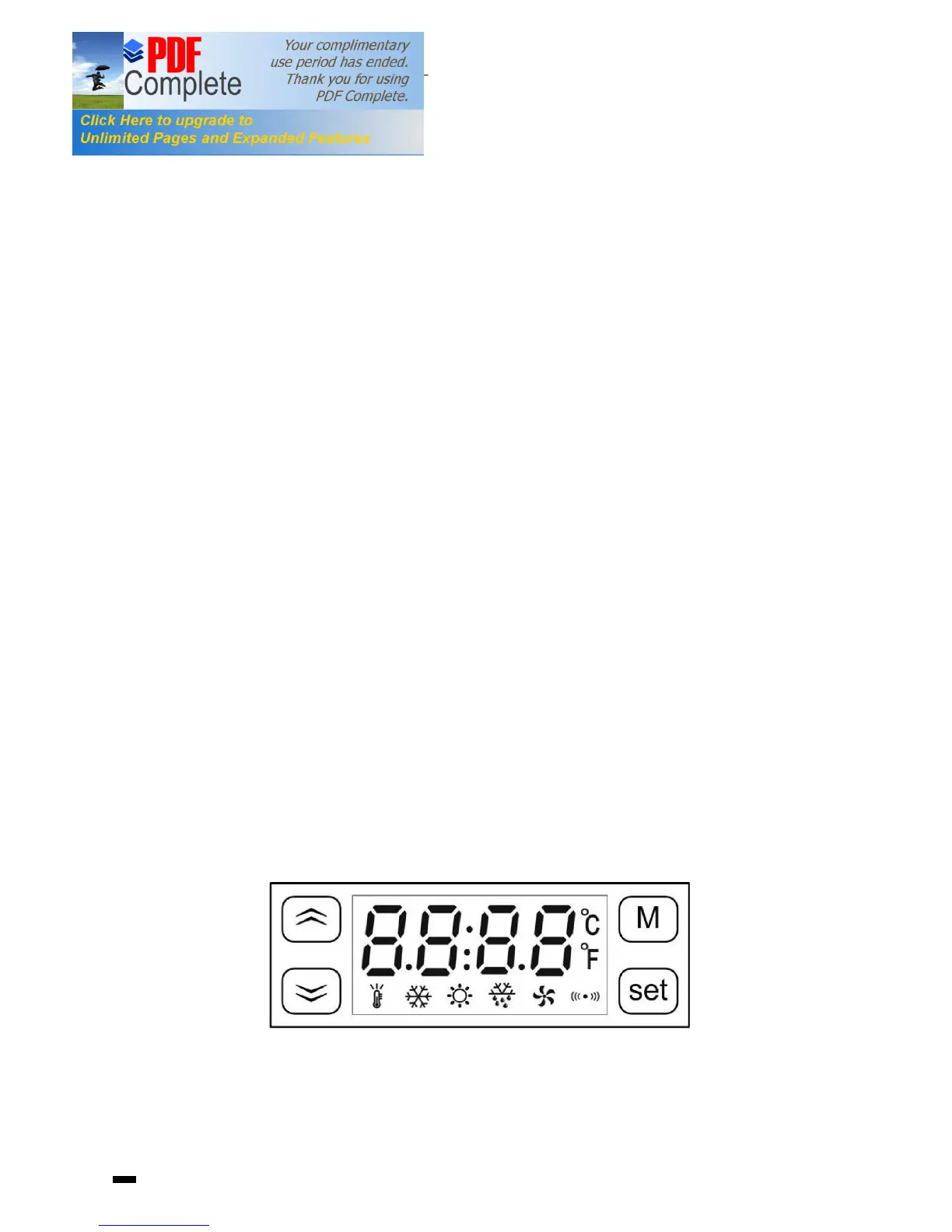

Pannello
88
