TECHNISCHES HANDBUCH. INBETRIEBNAHME UND BETRIEBSWEISE
5. INBETRIEBNAHME DER WÄRMEPUMPE
A. Installationsregeln
Der Aufstellungsort des Geräts muss bestimmten Kriterien entsprechen:
· Das Gerät muss auf eine feste Unterlage befestigt werden (aus Beton oder Fahrgestell aus Hartstahl) und vor
Überschwemmungsgefahren geschützt sein.
· Das Gerät muss außen installiert werden und darf nicht direkter Sonnenstrahlung sowie anderen Hitzequellen ausgesetzt
werden.
· Um das Gerät muss Freiraum gelassen werden, mindestens 1 m im vorderen Bereich und mindestens 0,5 m im hinteren
und seitlichen Bereich.
· Der durch den Propeller erzeugte Luftstrom darf nicht in Richtung Arbeitsbereiche (Fenster, Türen,...) zielen.
· Der minimale Abstand zwischen Wärmepumpe und Schwimmbeckenrand muss mindestens 3,5 m betragen.
(Elektrotechnische Bestimmungen für Niederspannung ITC-BT-31).
· Die elektrischen und hydraulischen Anschlüsse müssen gemäß den gültigen Normen (NF C 15 100, CE 1 364) realisiert
werden. Die Anschlusskanäle müssen starr sein.
B. Hydraulische Anschlüsse

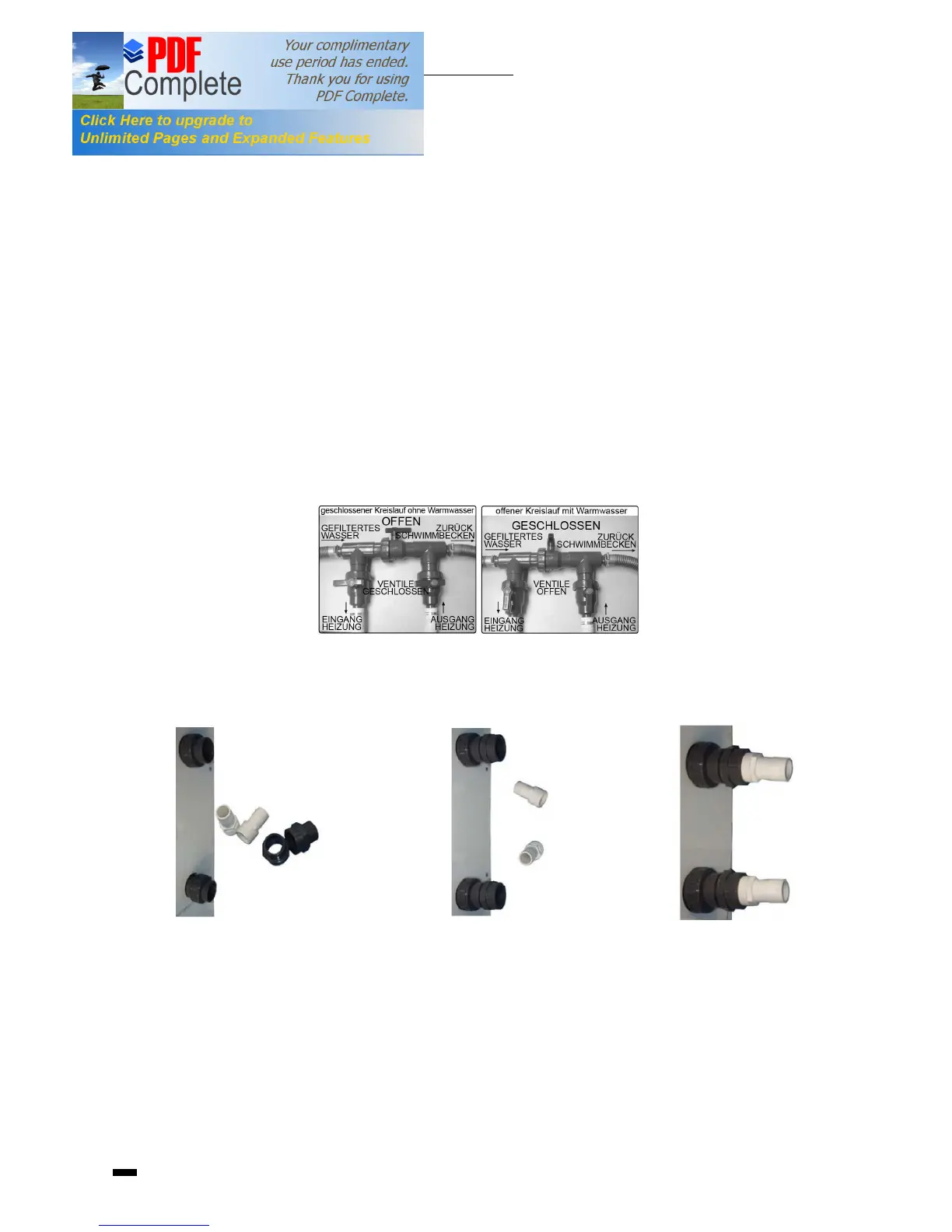

Wasserein- und -ausgänge des Schwimmbeckens mit PVC 50/38 Rohrleitungen am Ein- und Ausgang der Wärmepumpe ans-
chließen. Der Anschluss wird mit über eine Umleitung am Filterkreislauf des Schwimmbeckens realsiert, nach dem Filter und vor
der Wasserpflege.
Das Gerät ist mit zwei dreiteiligen Verbindungsstücken, D-50 PVC, zwei Mischadaptern, 50-40x1 1/2" PVC, und zwei
Schlauchadaptern, NPT 1 1/2"-38, ausgestattet. Bei Anlagen mit D-50 Rohrleitungen genügt die Montage der dreiteiligen
Verbindungsstücke (Foto 1). Bei Anlagen mit D-38 Rohrleitungen müssen darüber hinaus die Mischadapter und die D-38
Schlauchadapter angebracht werden (Fotos 2 und 3).
foto 1 foto 2 foto 3
Sobald die erforderlichen Teile montiert sind, werden die Ein- und Ausgänge angeschlossen.
C. Elektrischer Anschluss
· Die Stromversorgung der Wärmepumpe sollte vorzugsweise aus einem eigenen Kreislauf stammen, der über regelnde
Schutzkomponenten verfügt (im oberen Bereich: Schutz durch 30 mA Differentialunterbrecher) und einen
Thermoschalter.
· Die elektrische Installation muss von einem qualifizierten Fachmann (Elektriker) durchgeführt werden gemäß den im
Installationsland gültigen Besti mmungen und Normen.
· Der Kreislauf der Wärmepumpe muss an einen Sicherheitserdungskreislauf gekoppelt sein im Bereich des
Anschlussblocks .
68
Cireiteiliges verbindungsstück
PVC D-50
Schlauchadapter NPT D
-
1 1/2’
–
38
Mischadapter
50
-
40 x 1 1/2’
