Certikin HPP040 - Innenaufbau

deutsch

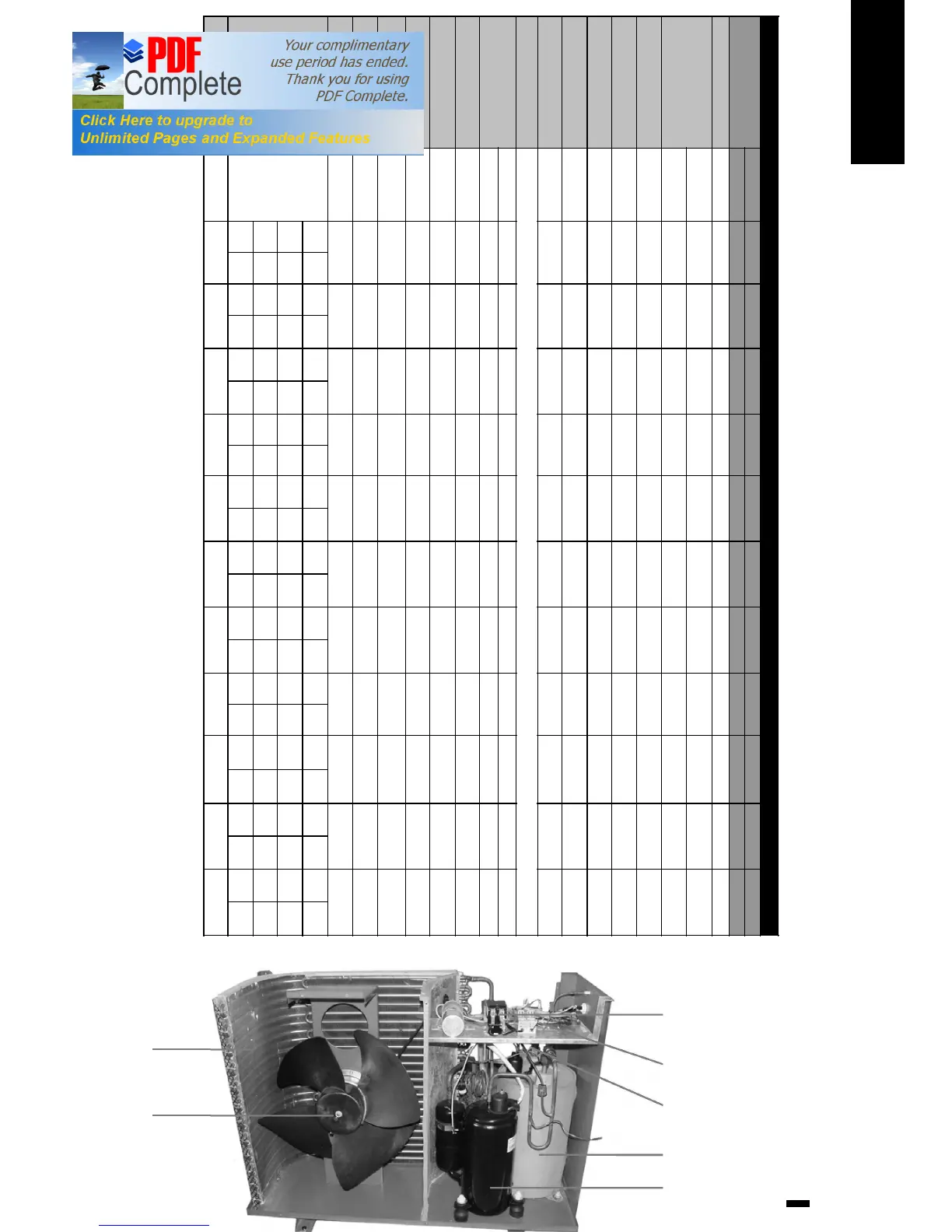

B. Innenaufbau
elektrischer Schaltkasten
Verdunster
Anschlussklemmen
Temperatursonde
Motor
Ventilator
Titanium
Kondensator
Kompressor
67
BLP / BLY WÄRME PUMPE
MODELL
(1)
HPP040 HPP050 HPP090 HPP110 HPP140 HPP171 HPP173 HPP211 HPP213 HPP253 HPP313
(2)
HPHC004 HPHC005 HPHC009 HPHC011 HPHC013 HPHC017 HPHC017T HPHC021 HPHC021T HPHC025T HPHC031T
WERT
CV 1/2HP 1HP 2HP 2,5HP 3HP 4HP 4HP 5HP 5HP 6HP 6HP
HEIZLEISTUNG
BTU/H
10200 14000
29000
34000 45000
58000 58000 72000 72000 85000 105000
W 3000
4200
8500
11500 13500
17000 17000 21000 21000 25000 31000
ANSCHLUSSLEISTUNG
W 600
850
1700
2300 2300
3500 3500 4500 4500 5500 6500
EFFIZIENZ
COP 5,0 5,0 5,0 5,0 5,0 4,9 4,9 4,7 4,7 4,55 4,75
MAXIMALER VERBRAUCH
A 2,8 4,1 8,3 9,2 12,0 16,0 6,0 21 7,8 9,6 10,2
SPANNUNG / FREQUENZ
V/Ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 380/3/50 230/1/50 380/3/50 380/3/50 380/3/50
KOMPRESSOREN
1 Einheit ROTARY ROTARY ROTARY ROTARY ROTARY SCROLL SCROLL SCROLL SCROLL SCROLL SCROLL
WÄRMETAUSCHER
TITANIUM
KÜHLMITTEL (kg)
(1) R410A 0,45 0,70 1,25
1,4 1,55
2,2 2,2 2,75 2,75 3,25 3,45
(2) R407C 0,5 0,75 1,3
1,45 1,6
2,25 2,25 2,8 2,8 3,3 3,5
LÜFTER POWER INPUT
W 1x15 1x20 1x45 1X95 1x95 1x120 1x120 1x200 1x200 1x200 1x200
DREHZAHL
RPM 850 850 850 850 850 850 850 850 850 850 850
SCHALLPEGEL
dB ≤47 ≤47 ≤51 ≤55 ≤58 ≤58 ≤58 ≤58 ≤58 ≤58 ≤58
GRÖBE DES DREITTELIGEN PASSSTÜCKS
mm 50 50 50 50 50 50 50 50 50 50 50
WASSERDURCHFLUSSMENGE
m3/h ≥4,0 ≥4,0 ≥5,0 ≥6,0 ≥7,5 ≥7,5 ≥7,5 ≥9,0 ≥9,0 ≥9,0 ≥9,0
DRUCKVERLUST
kPa 10 10 10 12 12 12 12 12 12 12 12
NET TO
MESSUNGEN
MODELL
cm
(1) (2) (1) (2) (1) (2) (1) (2) (1) (2) (1) (2) (1) (2) (1) (2) (1) (2) (1) (2) (1) (2)
LÄNGE
91 73,5 91 73,5 91 91 91 91 91 91 110 110 110 110 110 110 110 110 110 110 110 110
WEITE
36 34,5 36 34,5 36 38 36 38 36 38 46 48 46 48 46 48 46 48 46 48 46 48
HÖHE
65 50 65 50 65 65 65 65 65 65 95 95 95 95 95 95 95 95 95 95 95 95
GEWITCH
Kg 34 38 70 75 75 97 97 110 110 115 118
