14
OPCIÓN C: Instalación en el piso
1. Utilice bloques de madera o extensiones de soporte (consulte
Accesorios) para elevar los soportes de los sensores, de
modo que los cristales se encuentren a una distancia no
superior a las 15 cm (6 pulg.) del piso.
2. Mida cuidadosamente los ensambles derecho e izquierdo y
colóquelos a la misma distancia de la pared. Asegúrese de
que las piezas de la puerta no obstruyan el rayo.
3. Sujete los soportes al suelo con anclas para concreto, como
se muestra.
Instalación
Fije el pedazo de madera a la pared, con
tirafondos (no incluidos)
Fijar con tarugos para concreto
(no incluidos)
OPCIÓN A: Instalación de la guía
1. Deslice los brazos curvados por encima del borde
redondeado de cada guía de la puerta. Los brazos curvados
deben mirar hacia la puerta. Coloque el soporte a presión
contra el costado de la guía. Debe montarse a ras, con
el resalto sobre el borde trasero de la guía, tal como se
muestra.
Si la guía de su puerta no sostiene firmemente el soporte, se
recomienda la instalación en la pared.
OPCIÓN B: Instalación en la pared
1. Coloque el soporte contra la pared, de modo que los brazos
curvados miren hacia la puerta. Asegúrese de que haya
suficiente espacio libre para que el rayo del sensor no quede
obstruido.
2. Si se requiere mayor profundidad, pueden utilizarse bloques
de madera o una extensión de soporte (consulte Accesorios).
3. Utilice los orificios de montaje del soporte como plantilla para
ubicar y taladrar 2 orificios de 5 mm (3/16 de pulg.) en la
pared, a cada lado de la puerta y a una distancia que no sea
superior a las 15 cm (6 pulg.) del suelo.
4. Sujete los soportes a la pared con tornillos de cabeza
cuadrada (no incluidos).
Si utiliza extensiones de soporte o bloques de madera, ajuste
los ensambles derecho e izquierdo a la misma distancia de la
superficie de montaje. Asegúrese de que las piezas de la puerta no
obstruyan el rayo.

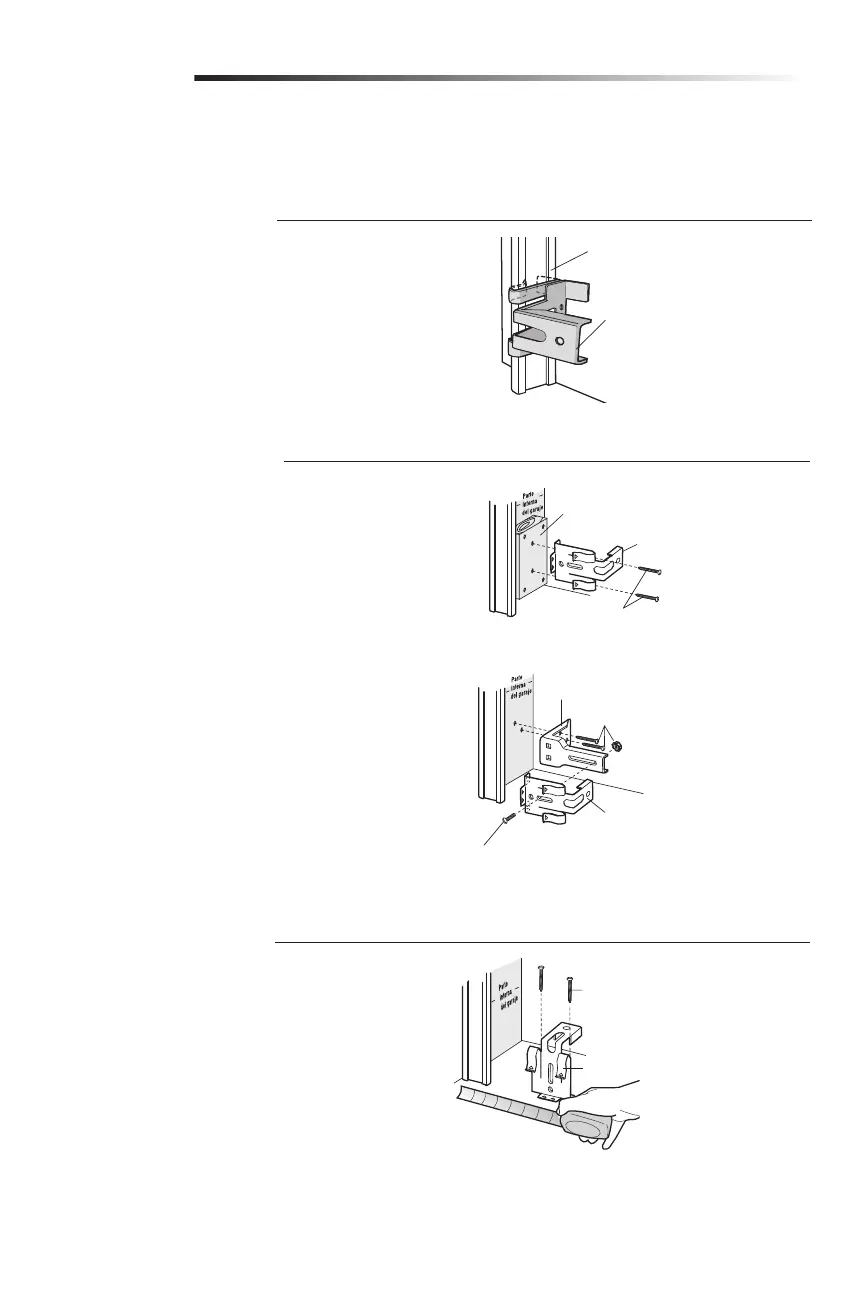

INSTALACIÓN DE LOS SOPORTES
Asegúrese de que el abre-puertas no esté conectado a la energía eléctrica. Instale y alinee los soportes, de modo que los sensores de
reversa de seguridad se enfrenten de un extremo al otro de la puerta. El rayo no debe encontrarse a una distancia superior a las 15 cm
(6pulg.) del suelo. Los soportes pueden instalarse de uno de los tres modos a continuación.
Guía de puerta
Ménsulas para sensor de
seguridad de reversa
Ménsulas para sensor de
seguridad de reversa
Tirafondos (no incluida)
(Suministrado con ménsula de extensión)
Ménsula de extensión (véase la
sección Accesorios)
Ménsulas para sensor de
seguridad de reversa
(Suministrado con
ménsula de extensión)
Ménsulas para sensor de seguridad
de reversa
