8
Le support de linteau peut être fixé soit sur le
mur,au-dessus de la porte, soit sur le plafond.
Suivre les instructions qui répondent le mieux
aux besoins particuliers. Ne pas poser le
support de linteau sur des plaques de
placoplâtre. Utiliser des ancrages de béton
(non fournis) pour la pose dans la maçonnerie.
MATÉRIEL
Tire-fond de
5/16 po-9 x 1-5/8 po

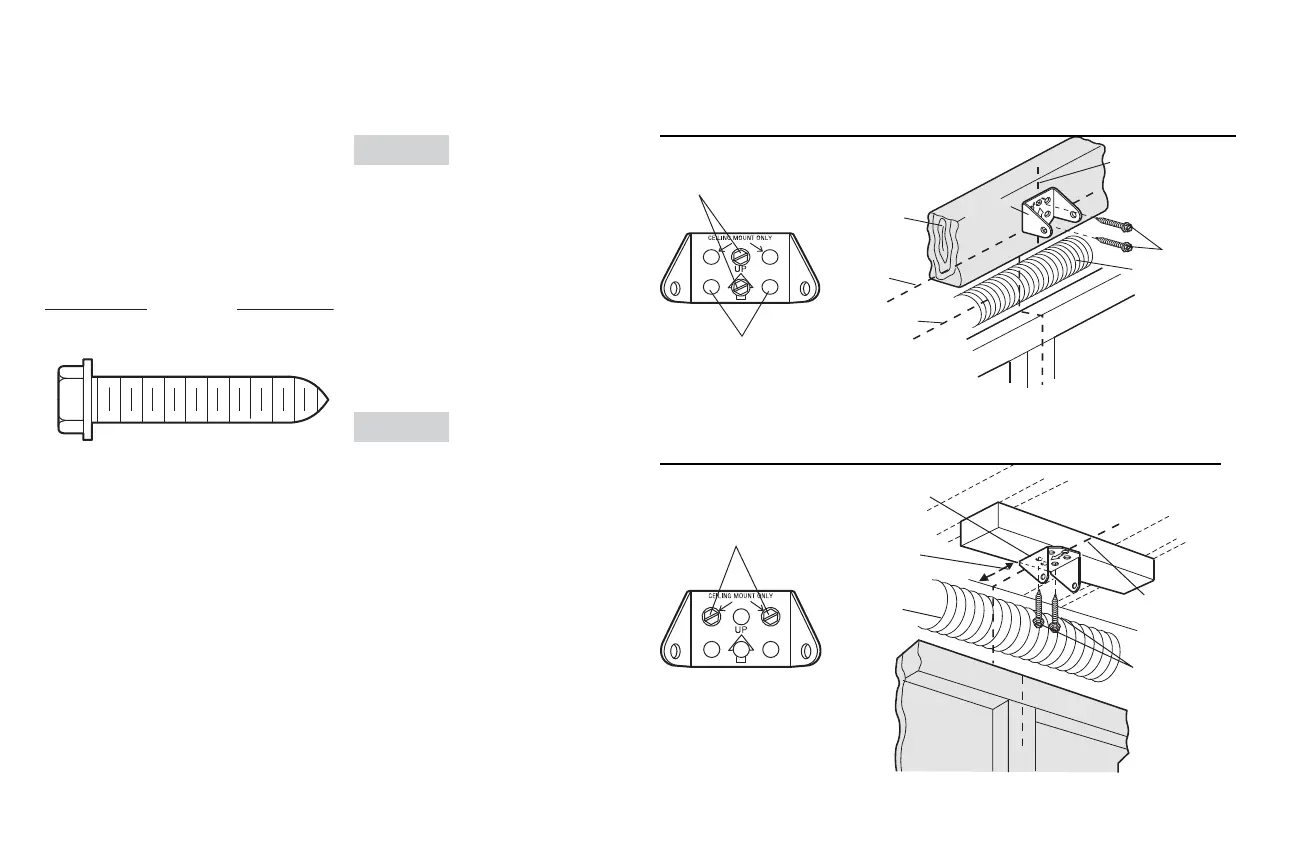

OPTION A INSTALLATION MURALE
2.1A Centrer le support par rapport à l'axe
vertical, la partie inférieure du support
étantalignée avec la ligne horizontale,
comme illustré (la flèche du support doit
être orientée vers le plafond).
2.2A Marquer la série verticale de trous de
support(ne pasutiliser les trous destinés
au montage sur le plafond). Percer des
avant-trous de 3/16po etfixer fermement
le supportsur une solive avec les tire-
fonds.
OPTION B INSTALLATION AU
PLAFOND
2.1B Prolonger l'axe vertical sur le plafond,
comme illustré.
2.2B Centrer le support sur l'axe vertical à
15cm (6po) au maximum du mur.
S'assurer que la flèche estorientée dans
au mur. Le supportpeutêtre encastré
dansle plafond si le dégagementn'est
pas suffisant.
2.3B Marquer les trous latéraux. Percer des
avant-trous de 3/16po etfixer fermement
le supportsur une solive du plafond à
l'aide des tire-fonds.
Trous de
fixation
au mur
(Linteau)
Ressort de la porte
(Porte de garage)
Axe horizontaux
Axe vertical
de la porte
du garage
Point de course le
plus haut (de la
porte du garage)
Trous de fixation
au mur en option
2 x 4 fixé
de sur les
poteaux
Support
de linteau
Tire-fond de
5/16 po-9 x
1-5/8 po
(Linteau)
Trous de fixation au plafond
(Plafond Fini)
6 po (15 cm)
Maximum
Ressort de
la porte
(Porte de
garage)
Support de
linteau
Axe vertical
de la porte du
garage
Tire-fond de
5/16 po-9 x
1-5/8 po
Pose
2 Fixation du support de linteau
