Pour éviter d’éventuelles BLESSURES GRAVES par
suite de la chute d’un ouvre-porte de garage, fixer
l’ouvre-porte SOLIDEMENT aux solives du garage. On
DOIT utiliser des ancrages de béton si les supports sont
posés dans la maçonnerie.
MATÉRIEL
Boulon hexagonal de
5/16 po-18 x 7/8 po
Écrou de 5/16 po-18
Rondelle frein
de 5/16 po
La suspension de l'ouvre-porte de garage variera en
fonction de votre garage. Les illustrations représentent
deux poses types. La pose peut toutefois être différente.
Les supports de suspension doivent être inclinés
(Figure 1) pour assurer un support rigide. Dans le cas
d’un plafond fini (Figure 2), fixer une cornière aux
solives du plafond avant de poser l’ouvre-porte. La
cornière et les fixations ne sont pas fournies.
Les instructions ci-dessous indiquent comment attacher
votre ouvre-porte de garage directement à des support
de structures.
5.1 Mesurer, de chaque côté de l’ouvre-porte, la
distance entre l’ouvre-porte et les solives.
5.2 Couper les deux supports de suspension à la
longueur requise.
5.3 Percer des avant-trous de 3/16 pouce dans les
solives.
5.4 Fixer une extrémité de chaque support de
suspension sur une solive avec des tire-fond de
5/16 po -18 x 1-7/8 po. (non fournis).
5.5 Fixer l’ouvre-porte aux supports de suspension
à l’aide de boulons hexagonaux de 5/16 po-18 x
7/8 po, de rondelles-frein et d’écrous.
5.6 S’assurer que le rail est centré au-dessus de la
porte (ou dans le prolongement du support de
linteau si le support n’est pas centré au dessus
de la porte).
5.7 Retirer le 2 x 4. Faire fonctionner la porte
manuellement. Si la porte frappe le rail, lever le
support de linteau.
REMARQUE : NE PAS mettre l’ouvre-porte sous
tension à ce stade.

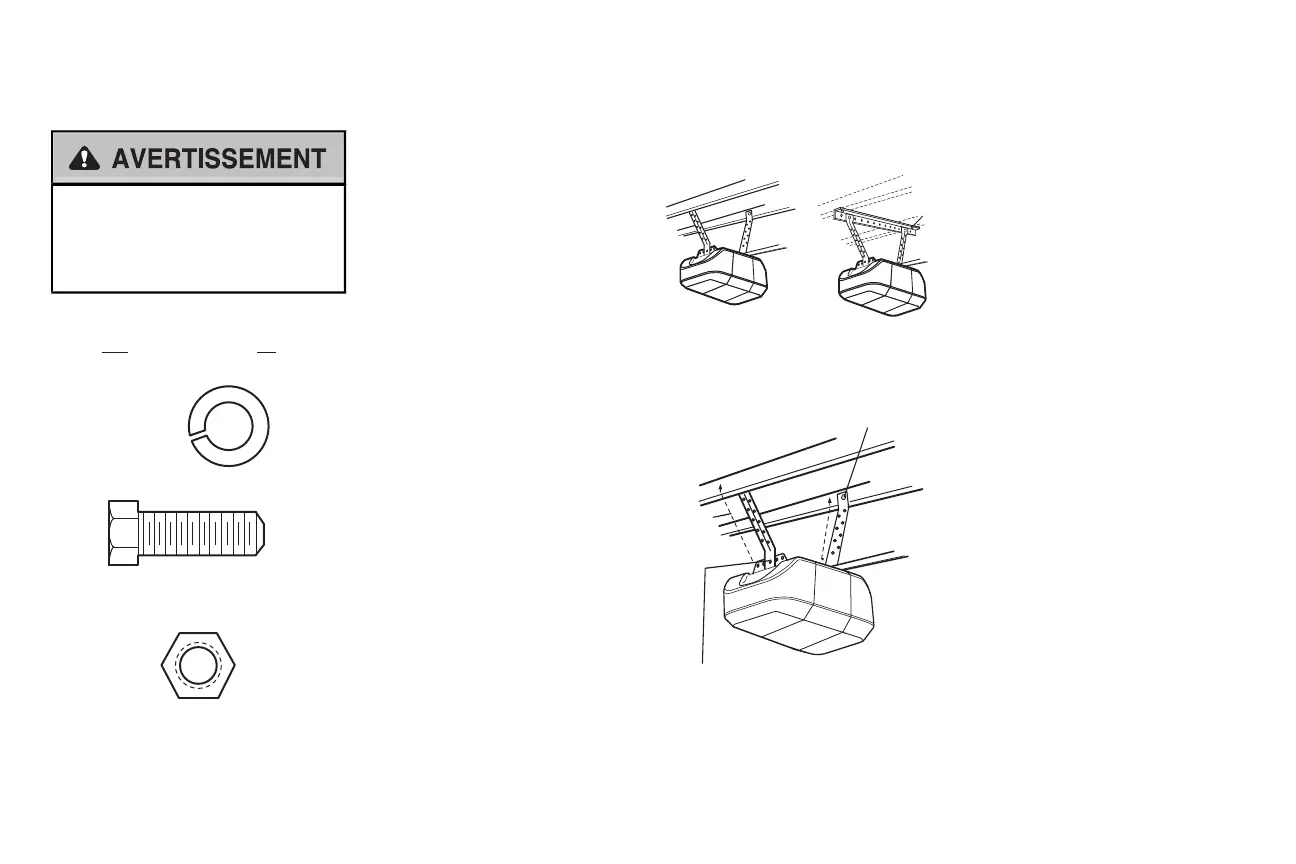

FIGURE 1
FIGURE 2
FIGURE 3
Plafond fini
Plafond Non-fini
Mesurer
la distance
(Non fournie)
Tire-fond de
5/16 po-18x1 7/8po
Boulon de 5/16 po-18 x 7/8 po, Rondelle frein de 5/16 po, Écrou de 5/16 po-18
(Non fournie)
Pose
5 Accrochage de l’ouvre-porte
