15
k

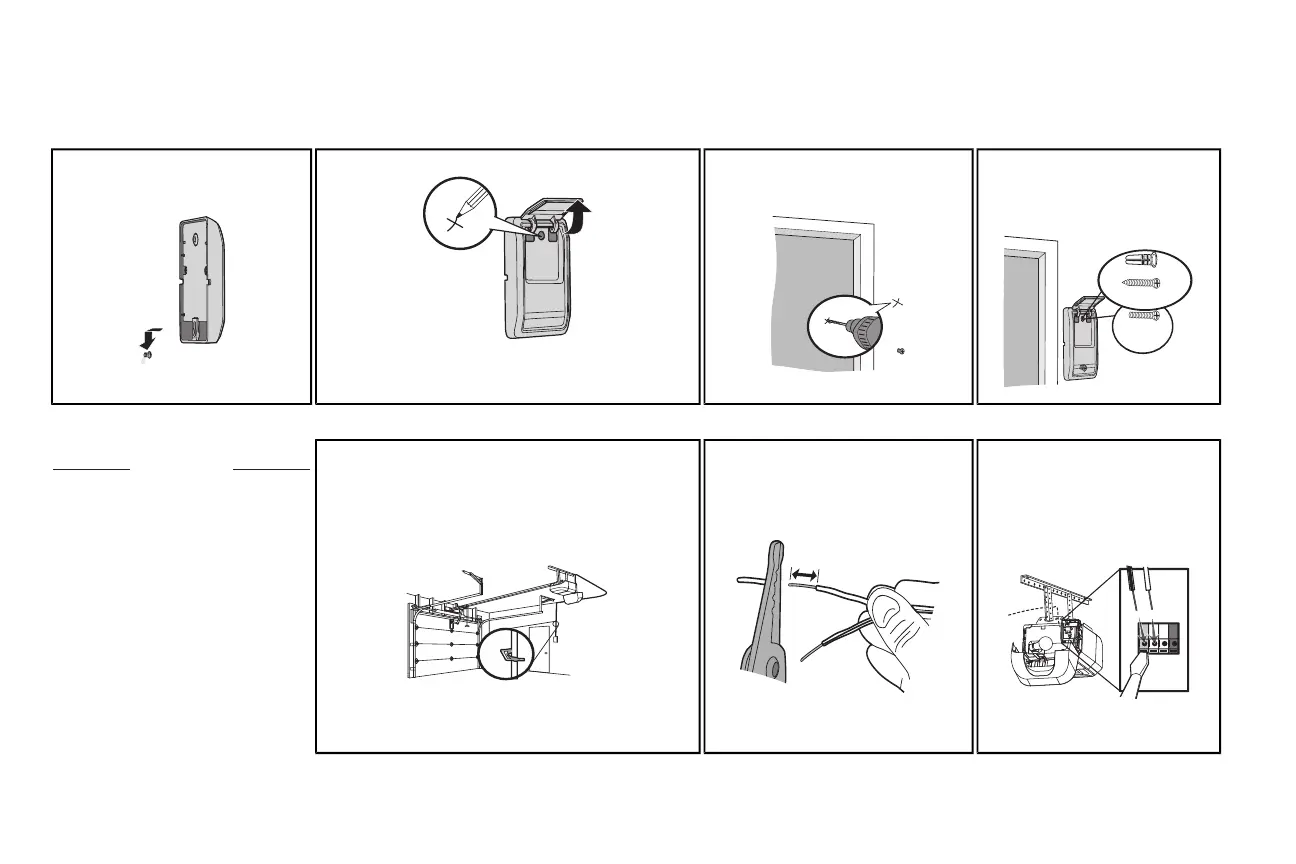

Pose de la commande de porte
1.5 Placer le trou inférieur de la
commande de porte sur la viset
faites glisser en place.
1.6 Soulever la barre-poussoir et marquer le trou supérieur. 1.7 Retirer la commande de la porte du
mur et percer un trou de 4mm (5/32
po) pour la vis du haut.
1.8 Placer le trou inférieur de la
commande de porte sur la viset
faites glisser en place. Fixer la vis
du haut.
MUR SEC
DE
RACCORDEMENT
BOÎTIER
Chevilles à murs secs
Vis 6AB x 1 po
Vis 6-32
x 1 po
2 Raccordement des fils de la commande de porte à l'ouvre-porte de garage
Agrafe isolée
(Non illustrés)
MATÉRIEL
INSTALLATIONS PRÉCÂBLÉES: Lors du
raccordement desfilsde la commande de
porte à l'ouvre-porte de garage, s'assurer
d'utiliser les mêmesfils qui sont connectés à
la commande de porte.
2.1
Acheminer lesfilsblanc et rouge/blanc de la commande
de porte versl'ouvre-porte de garage. Fixer le fil au mur
et au plafond avec des agrafes(cette procédure ne
s'applique pasà la boîte simple ou aux installations
précâblées).Ne pas percer le fil avecune agrafe,car
cela créeraitun court-circuit ou un circuit ouvert.
Agrafe isolée
2.2
Enlever 11mm (7/16 po) d'isolation
à l'extrémité du fil, près de l'ouvre-
porte de garage.
11 mm
(7/16 po)
2.3
Relier le fil aux bornes rouge et
blanche de l'ouvre-porte de
garage. Pour insérer les fils ou
les libérer de la borne,appuyer
sur la languette avecla pointe
du tournevis.
BLANC
ROUGE
BLANC
GRIS
