Pose le Protector System
®
1 Pose des capteurs d'inversion de sécurité
Les capteurs d'inversion de sécurité peuvent être fixés au guide de porte, au mur ou au sol. Si votre guide de porte ne supporte pas solidement le supportde capteur, une pose murale estrecommandée. Choisir
l'une des installations suivantes.

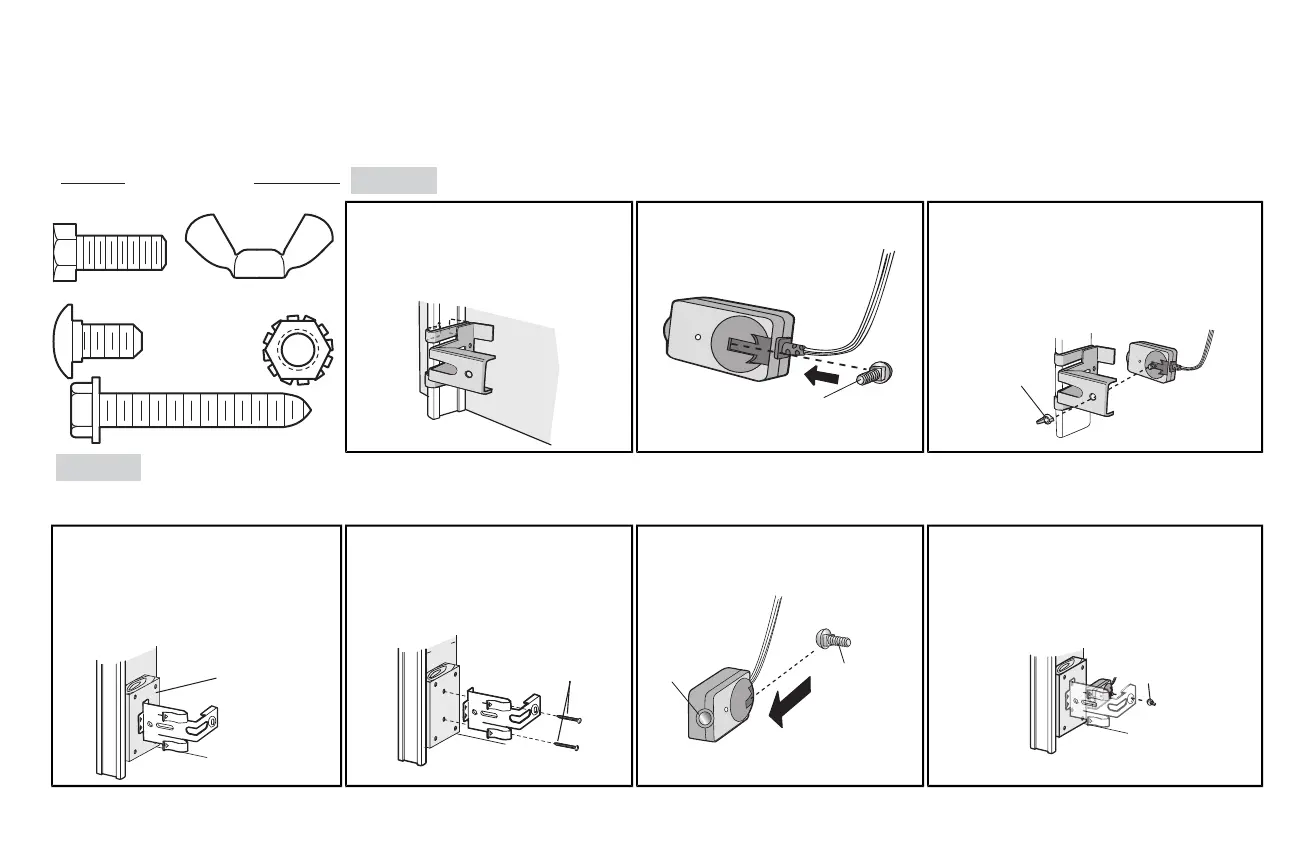

MATÉRIEL
Boulon à tête bombée et à
collet carré 1/4 po-20 x 1/2 po
Écrou à oreilles
de 1/4 po-20
Tire-fond de 1/4 x1-1/2 po
Boulon hexagonal de
1/4 de po -20x5/8 de po
Contre-écrou de
1/4 po-20
OPTION A
INSTALLATION DES GUIDES DE PORTE
1.1A Faites glisser les bras courbés du
supportde capteur sur le pourtour du
guide de la porte.Enclencher en
place afin que le support de capteur
soitbien appliqué contre le guide.
1.2A Faire glisser le boulon à tête bombée
dansla fente de chaque capteur.
Boulon à tête bombée et à collet carré
1/4 po-20 x 1/2 po
1.3A Insérer le boulon dans le trou du support de
capteur et le fixer avec l'écrou à oreilles.Les
lentilles des deux capteurs doiventpointer l'une
vers l'autre. S'assurer que la lentille n'estpas
obstruée par le supportde capteur.
Écrou à oreilles
de 1/4 po-20
OPTION B INSTALLATION MURALE
Si une profondeur supplémentaire est nécessaire, on peutemployer un supportde rallonge (non fourni) ou des blocsen bois. S'assurer que chaque support a la même quantité de jeu, de sorte qu'ils soient
correctement alignés.
1.1B Placer le support de capteur contre le
mur,les bras courbés étantdirigés vers
la porte.S'assurer qu'il y a un
dégagement suffisant et qu'aucun
obstacle n'estdans le parcours du
faisceau du capteur. Marquer les trous.
1.2B Percer des avant-trous de 3/16po pour
chaque supportde capteur et fixer les
supports sur le mur avecles tire-fond
(non fournis).
Mur
i
n
tér
ieur
du g
a
rag
e
(non fournis)
1.3B Faire glisser le boulon à tête bombée
dansla fente de chaque capteur.
Diffuseur
Boulon à tête
bombée et à
collet carré
1/4 po-20 x 1/2 po
1.4B
Insérer le boulon dans le trou du supportde
capteur et le fixer avec l'écrou à oreilles.Les
lentilles des deux capteurs doiventpointer l'une
vers l'autre. S'assurer que la lentille n'estpas
obstruée par le supportde capteur.
Écrou à oreilles
de 1/4 po-20
