22
2 Câblage des capteurs d'inversion de sécurité
La porte ne se fermera pas siles
détecteurs n'ont pas été installés et
alignés correctement.
Si le faisceau lumineux est obstrué ou mal
aligné quand la porte se ferme, celle-ci va
revenir en arrière et leslumièresde
l'ouvre-porte de garage vontclignoter dix
fois. Si la porte estdéjà ouverte, elle ne se
fermera pas. On peutaligner les détecteurs
en desserrant les écrous à oreilles,en
alignant les détecteurs, puis en serrantles
écrous en question.

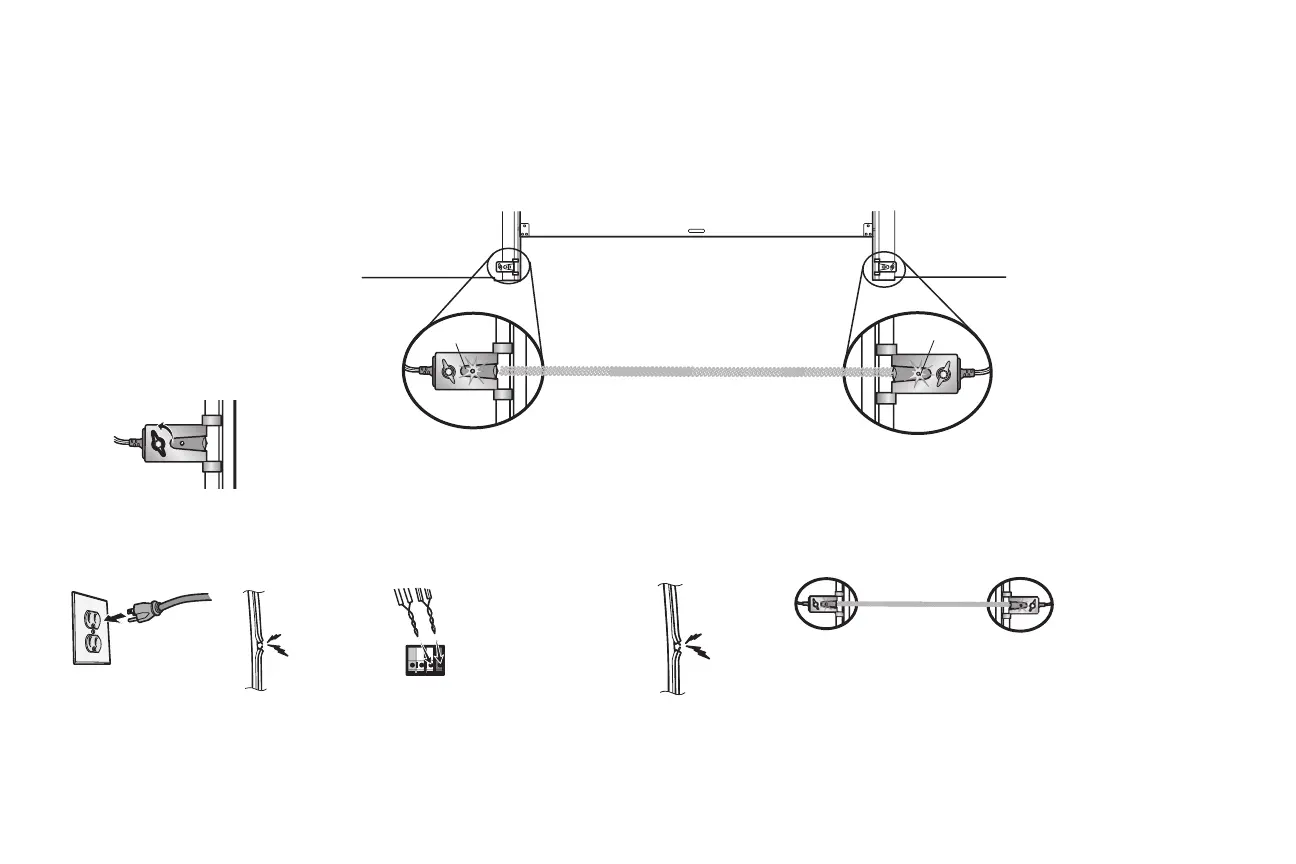

2.1 Assurez-vous que les témoins DEL des deuxdétecteurs sontallumés. Les témoins DEL des deuxdétecteurs s'allumeront
en continu s'ils sontalignés etbien câblés.
Verte DEL
Ambre DEL
Si détecteur récepteur est á la
lumiére du soleil direct, commutez-la
avec détecteur émetteur ainsi il est du
bord opposé de la porte.
(faisceau de lumiére invisible)
DÉTECTEUR RÉCEPTEURDÉTECTEUR ÉMETTEUR
SI LE TÉMOIN DEL AMBRE DUDÉTECTEUR ÉMETTEUR NE S'ALLUME PAS : SI LE TÉMOIN DEL VERT DU DÉTECTEURRÉCEPTEURNE S'ALLUME PAS :
ROUGE
BLANC
BLANC
GRIS
Assurez-vous qu’il y
puissance à l’ouvre-porte
de garage.
Assurez-vous que le fil
d’inverseur n’est pas
court-circuité ou n’est
pas cassé.
Assurez-vous que l’inverseur été
câblé correctemente : fil blanc à
terminal blanc et fil blanc/noir
à terminal gris.
Assurez-vous que les inverseurs sont alignés.
Assurez-vous que le fil
d’inverseur n’est pas
court-circuité ou n’est
pas cassé.
3 Assurez-vous que la commande de porte est correctement raccordée
Un message s'affiche sur l'écran lorsque l'installation etle câblage de la commande de porte ont été effectués correctement.
Alimentation
