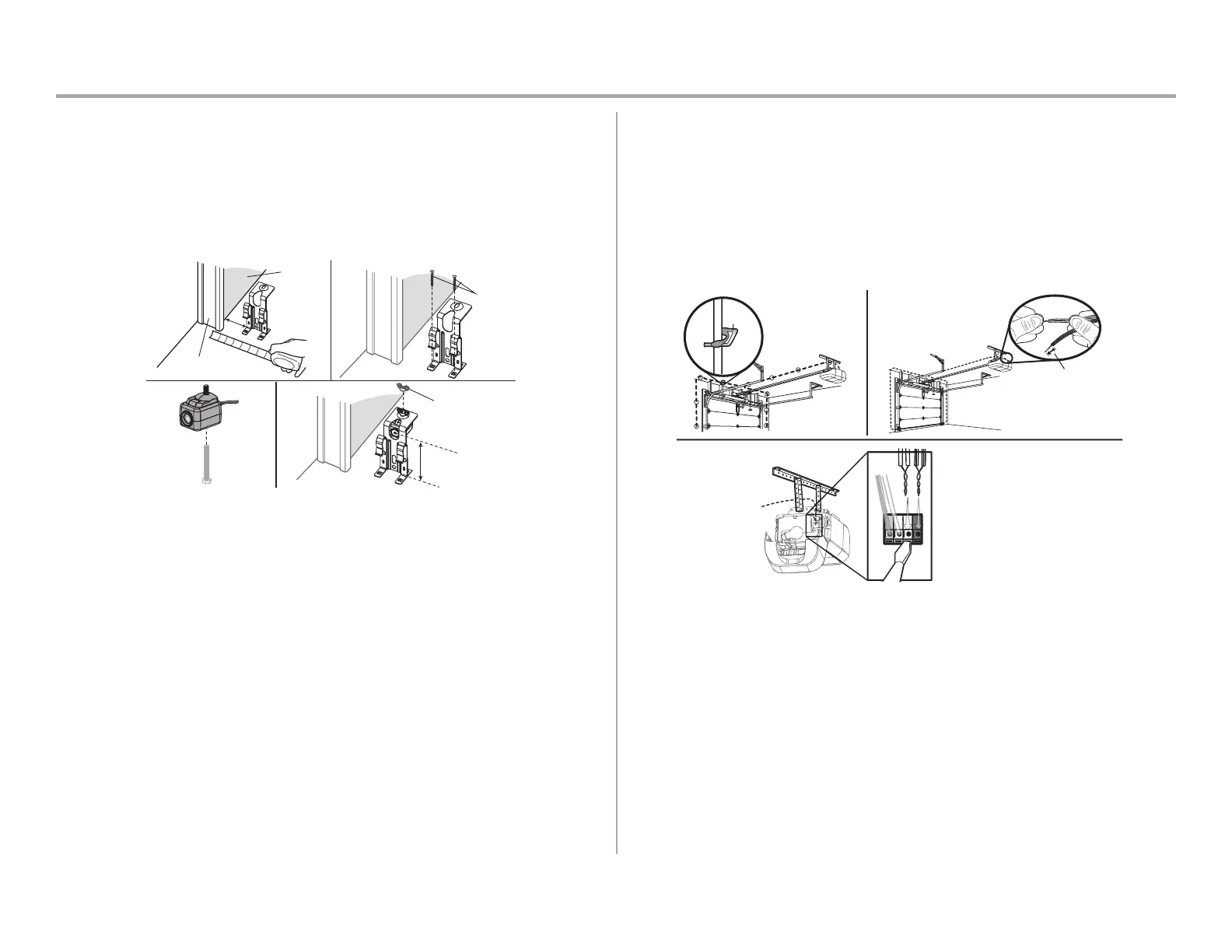

Instalar el Protector System
®
INSTALACIÓN EN EL SUELO
1. Mida la posición de ambos soportes del sensor de modo que queden a la misma distancia
de la pared y sin obstrucciones.
2. Conecte el soporte al piso con anclajes para concreto (no se suministran).
3. Deslice el tornillo hexagonal por el sensor.
4. Fije el sensor al soporte con la tuerca de mariposa. Asegúrese de que el soporte no obstruya
la lente.
Repita los pasos con el otro sensor en el lado opuesto de la puerta del garaje. Ambas lentes deben
estar enfrentadas entre sí.
1
3
4
2
Interior de
la pared del
garaje
No se
suministra
Guía de la puerta
6" (15cm) máx.
Tuerca de mariposa
2 Conectar los sensores de inversión de seguridad
INSTALACIONES PRE-CABLEADAS: Si su garaje tiene un cableado previo para los sensores de
inversión de seguridad, vea la página 22.
OPCIÓN A - INSTALACIÓN SIN PRECABLEADO
1. Pase el cable hasta el abrepuertas de garaje y fíjelo. Fije con grapas, pero NO perfore el
cable.
2. Separe los cables del sensor y pele el aislamiento de los extremos. Retuerza entre sí los dos
cables blancos. Luego, retuerza entre sí los dos cables blanco/negro.
3. Con un destornillador, empuje las pestañas del terminal e inserte los cables blancos en el
terminal blanco. Inserte los cables blanco/negro en el terminal gris.
Grapa
1 2
3
7/16” (11 mm)
ROJO
BLANCO
BLANCO
GRIS
D
RED
W
RE
BLANCO
BLANCO
GRIS
GRIS
