Instalar el Protector System
®

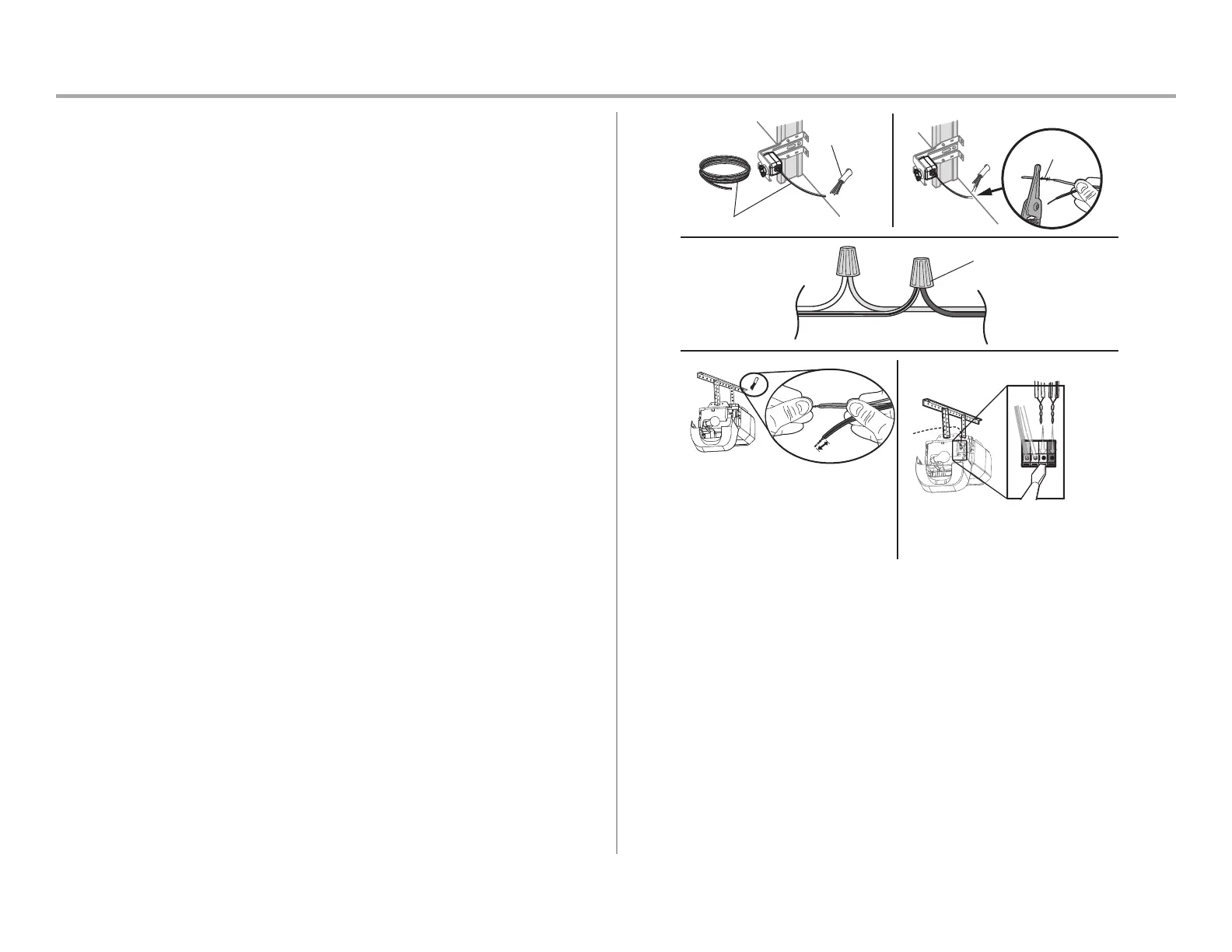

OPCIÓN B - INSTALACIÓN CON PRECABLEADO
1. Corte los cables del sensor y asegúrese de que quede suficiente cable para llegar a los
cables precolocados de la pared.
2. Separe los cables del sensor y pele el aislamiento de los extremos. Elija dos tipos de cables
precolocados y pele el aislamiento de los extremos. Elija el mismo color de cables
precolocados para cada sensor.
3. Conecte los cables precolocados a los cables del sensor con tuercas mariposa y asegúrese
de que los colores correspondan a cada sensor.
4. En el abrepuertas de garaje pele el extremo de los cables ya conectados a los sensores.
Retuerza entre sí los cables del mismo color.
5. Con un destornillador, empuje las pestañas del terminal e inserte el cable de color
conectado al cable blanco del sensor en el terminal blanco. Inserte el cable del otro color
conectado al cable blanco/negro del sensor en el terminal gris.
Blanco
Blanco/Negro
Amarillo (por ejemplo)
Púrpura (por ejemplo)
No suministrado
Cables precolocados
Cables del sensor de
inversión de seguridad
7/16”
(11 mm)
Amarillo
Púrpura
3
4
2
Amarillo
(por ejemplo)
Púrpura
(por ejemplo)
Para insertar o quitar los cables del terminal,
empuje la pestaña con la punta de un
destornillador.
5
RED
WHITE
WHITE
GREY
Cables del sensor de inversión de seguridad
1
Cables
precolocados
7/16” (11 mm)
