Assemblage

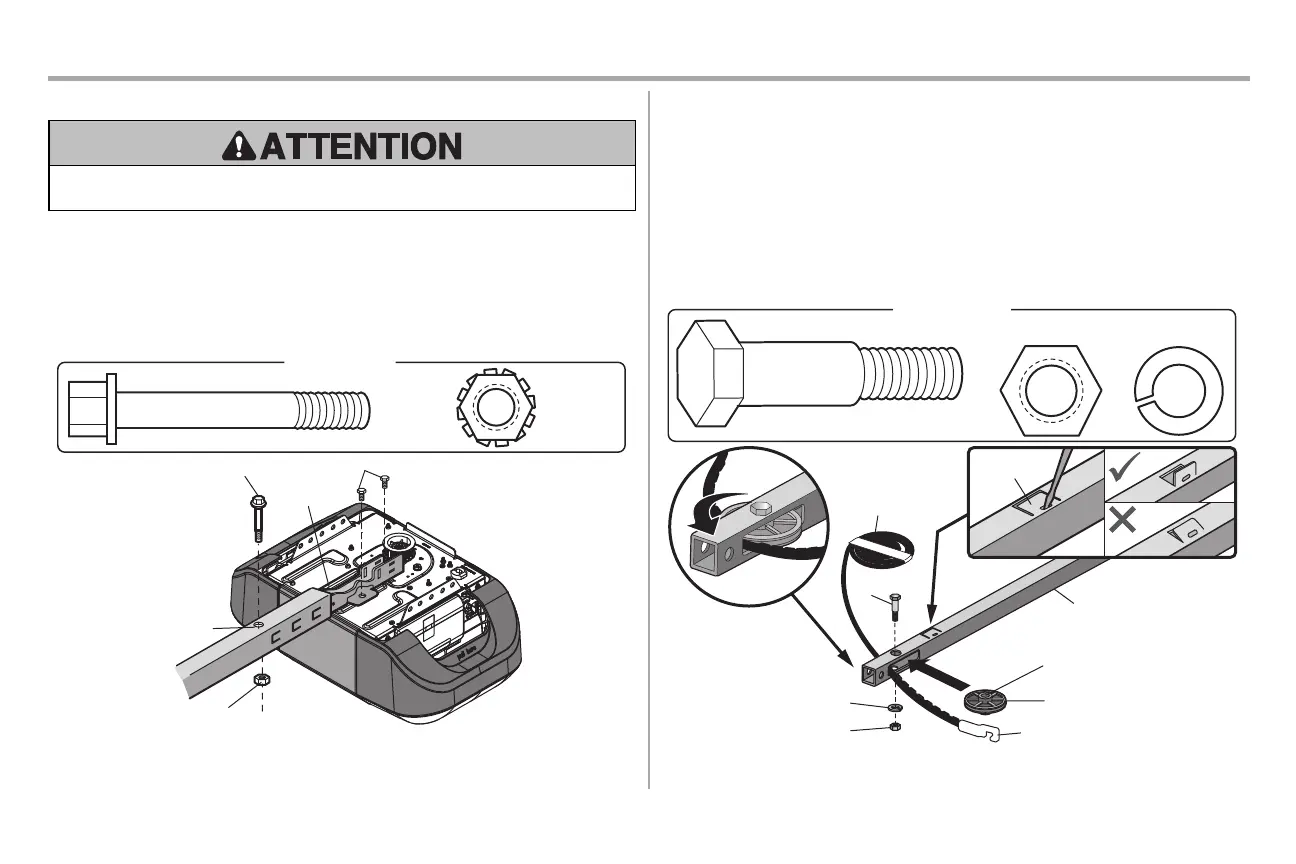

ÉTAPE2 Fixation du rail au moteur
Afin d’éviter d’endommager GRAVEMENT l’ouvre-porte de garage, utiliser UNIQUEMENT les boulons et les
fixations montés sur le dessus de l’ouvre-porte.
1. Insérer un boulon 1/4po-20x13/4po, dans le trou du boulon de protection du couvercle situé à l’extrémité
arrière du rail, comme illustré. Serrer solidement à l’aide d’un contre-écrou de 1/4po-20. Ne PAS trop
serrer.
2. Retirer les boulons du haut de moteur.
3. Utiliser le carton pour soutenir l’extrémité avant du rail.
4. Placer le support en «U», la surface plane orientée vers le bas contre le moteur et aligner le trou du
support sur le trou du boulon.
5. Serrer le support en «U» avec les boulons enlevés précédemment, NE PAS utiliser d’outils électriques.
L’utilisation d’outils électriques pourrait endommager de manière permanente l’ouvre-porte de garage.
Boulon de
1/4po-20x1
3/4po
Contre-écrou
de 1/4 po-20
QUINCAILLERIE
Support en “U”
Orifice de boulon
de protection
du carter
Boulon
Contre-écrou
Boulon
(montés dans l’ouvre-porte de garage)
ÉTAPE3 Installation de la poulie
1. Poser la courroie à côté du rail, comme illustré. Saisir l’extrémité dotée du connecteur de chariot et passer
environ 30cm (12po) de courroie par la fenêtre. Garder le côté nervuré orienté vers le rail, et le laisser
pendre jusqu’à l’étape4 du montage.
2. Retirer le ruban de la poulie. Le centre intérieur devrait être prégraissé. S’il est sec, graisser à nouveau
afin d’assurer un bon fonctionnement.
3. Placer la poulie dans la fenêtre, comme illustré.
4. Insérer le boulon de tension depuis le dessus à travers le rail et la poulie. Serrer à l’aide d’une rondelle-
frein de 3/8po et d’un écrou sous le rail jusqu’à compression de la rondelle-frein.
5. Faire tourner la poulie pour s’assurer qu’elle tourne librement.
6. Localiser la patte du rail. La patte du rail se trouve entre le boulon de tension et le chariot dans la section
avant du rail. Utiliser un tournevis à tête plate et soulever la patte du rail à la verticale, c’est-à-dire à un
angle de 90degrés.
Rail
Poulie guide
Graisser l’intérieur de la poulie
Boulon
Courroie
Rondelle-frein
Écrou
Boulon
Écrou de 3/8po
Rondelle-frein
de 3/8po
QUINCAILLERIE
Connecteur de chariot
Patte du rail
