Chamberlain B1381C User Manual

8
Assemblage

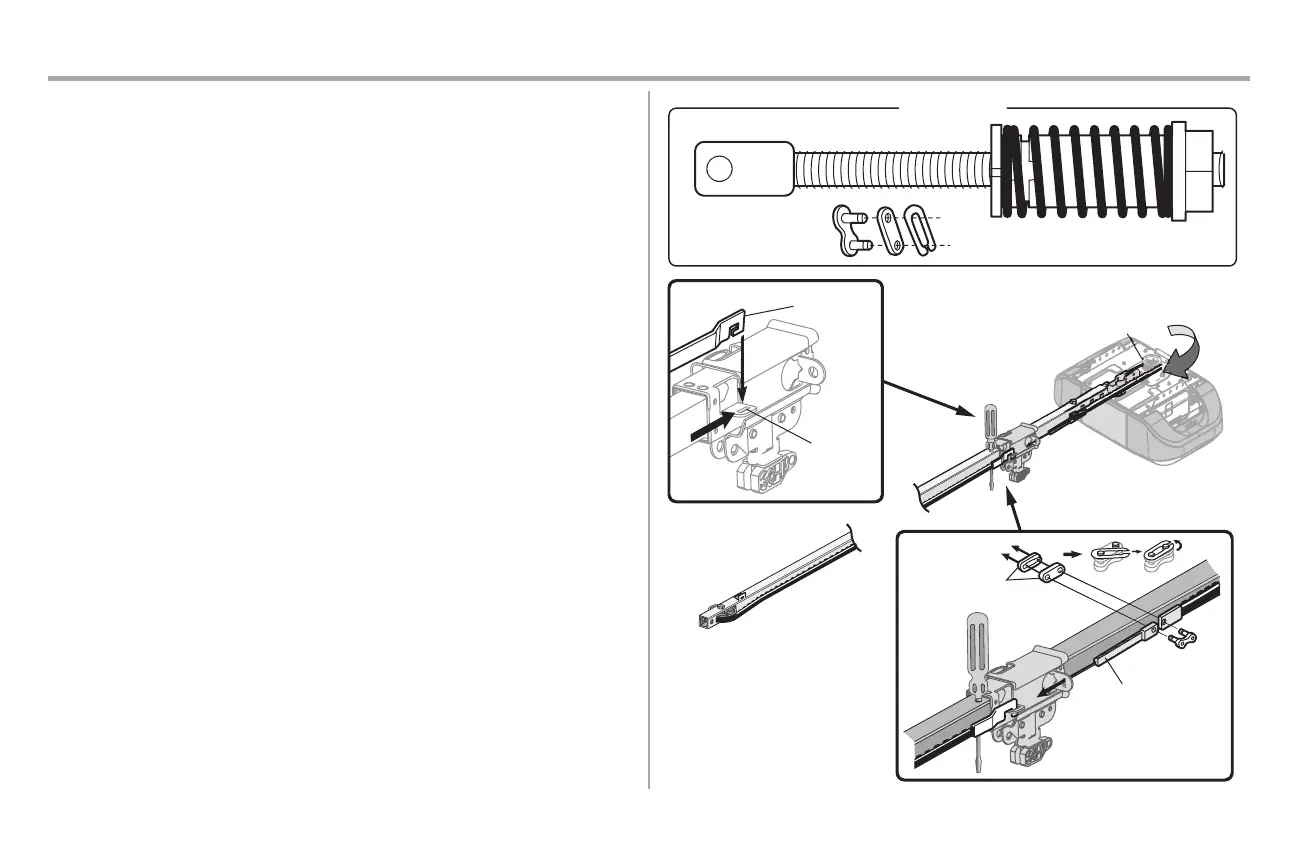

ÉTAPE4 Installation de la courroie
1. Tirer la courroie autour de la poulie et vers le chariot. Le côté nervuré doit être en contact avec la poulie.
2. Accrocher le connecteur du chariot dans la fente de retenue de ce dernier, comme montré (Figure1).
3. Le chariot reposant contre le tournevis, acheminer le reste de la courroie le long du rail vers le moteur et
autour du pignon (Figure2). Les dents du pignon doivent engager la courroie.
4. Vérifier que la courroie n’est pas tordue. Raccorder l’arbre fileté du chariot au maillon de raccord
(Figure3).
l Pousser les chevilles de la barre du maillon de raccord à travers les trous à l’extrémité de la
courroie et de l’arbre fileté du chariot.
l Pousser le chapeau du maillon de raccord par-dessus les chevilles et passé les encoches de
cheville.
l Glisser l’extrémité fermée du ressort encliquetable par-dessus l’une des chevilles. Pousser
l’extrémité ouverte du ressort encliquetable sur l’autre cheville.
5. Retirer l’écrou à ressort du chariot de l’arbre fileté.
6. Insérer l’arbre fileté du chariot par le trou du chariot.
QUINCAILLERIE
Maillon de raccord
Figure 3
Arbre fileté avec écrou de chariot à ressort
Arbre fileté
Maillon de raccord
Pignon
Figure 2
Figure 1
Connecteur
de chariot
Fente de
retenue
