9
Assemblage

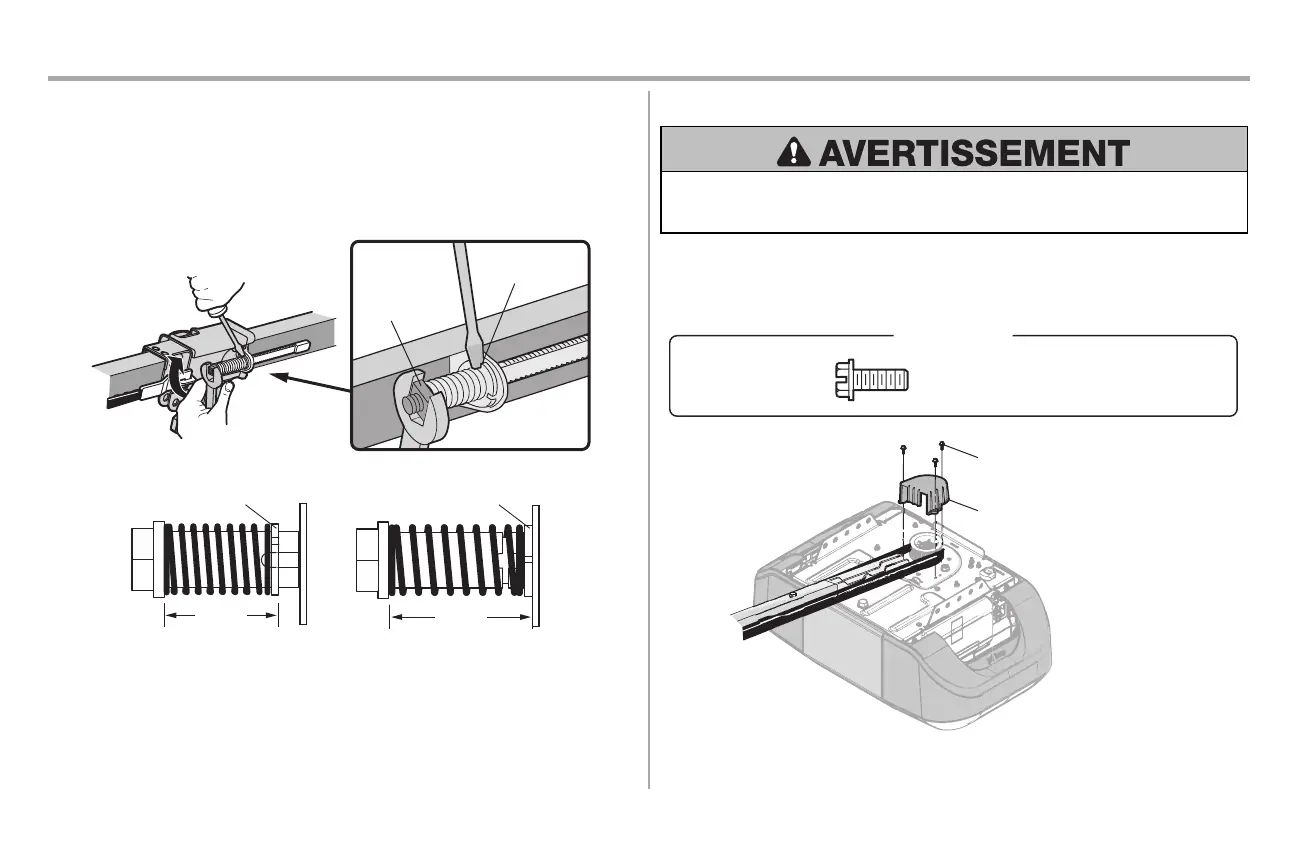

ÉTAPE5 Tension de la courroie
1. Visser à la main l’écrou à ressort du chariot sur l’arbre fileté jusqu’à ce qu’il soit serré contre le chariot.
Ne pas utiliser d’outils. Retirer le tournevis.
2. Insérer la pointe d’un tournevis plat dans l’une des fentes pour bague et la tenir fermement contre le chariot.
3. Serrer d’un quart de tour l’écrou à ressort du chariot avec une clé à molette ou une clé à fourche de 7/16po
jusqu’à ce que le ressort se dégage et enclenche la bague sur le chariot. Ceci règle le ressort à la tension
optimale.
Écrou à ressort
du chariot
Fente de bague
d’écrou
Bague d’écrouBague d’écrou
APRÈS
3.18 cm (1-1/4 po)
AVANT
2.5 cm (1 po)
ÉTAPE6 Installation du carter de pignon
Pour éviter d’éventuelles BLESSURES GRAVES aux doigts par suite du mouvement de l’ouvre-porte:
l Garder TOUJOURS la main à l’écart du pignon lorsque l’ouvre-porte fonctionne.
l Fixer solidement le carter du pignon AVANT de faire fonctionner l’ouvre-porte.
1. Positionner le carter de pignon sur le pignon comme illustré et serrer à la plaque de montage avec les vis à
tête hexagonale nº8 de 3/8po fournies.
Le montage de l’ouvre-porte de garage est maintenant terminé. Lire les avertissements suivants avant de
procéder à la section sur l’installation.
Vis hexagonale no8 x 3/8po
(emballée avec le carter de pignon)
QUINCAILLERIE
Vis hexagonale
Carter du pignon
