ÉTAPE7 Installation du support de porte
Les portes de garage en fibre de verre, en aluminium ou en acier léger DOIVENT être renforcées AVANT
d’installer le support de porte. Contacter le fabricant de la porte de garage ou l’installateur pour les instructions
relatives aux renforts ou obtenir une trousse de renforts. Le manquement à renforcer la section supérieure, tel
qu’exigé par le fabricant de la porte, peut annuler la garantie de la porte.
Un renfort horizontal et vertical est nécessaire pour les portes de garage légères (en fibre de verre, aluminium, acier,
portes avec panneau de verre, etc.) (non fourni). Un renfort horizontal doit être suffisamment long pour être fixé à
deux ou trois supports verticaux. Un renfort vertical doit couvrir la hauteur du panneau supérieur. Contacter le
fabricant de la porte de garage ou l’installateur pour les instructions relatives aux renforts ou obtenir une trousse de
renforts.
REMARQUE: Bon nombre de trousses de renforts de porte prévoient la fixation directe de l’axe de chape et de la
biellette. Dans ce cas, le support de porte ne sera pas nécessaire; passer à l’étape suivante.
OPTION A – PORTES ARTICULÉES
1. Centrer le support de la porte sur l’axe vertical précédemment tracé et utilisé pour l’installation du support
de linteau. Noter le positionnement correct de « UP » (vers le haut), comme estampillé à l’intérieur du
support.
2. Positionner le bord supérieur du support de 5cm à 10cm (2 à 4 po) plus bas que le bord supérieur de la
porte, OU directement sous toute solive en travers du haut de la porte.
3. Marquer, percer des trous et installer comme indiqué ci-après, selon la construction de votre porte.
Portes métalliques ou légères utilisant une ferrure angulaire verticale entre le support du panneau porte et
le support de porte:
l Percer des trous de fixation de 3/16po. Fixer le support de porte avec les deux vis autotaraudeuses de 1/4
po-14x5/8po. (Figure1)
l On peut également utiliser deux boulons de 5/16po-18x2po, des rondelles-freins et des écrous (non
fournis). (Figure2)
Portes métalliques, isolées ou légères renforcées à l’usine:
l Percer des trous de fixation de 3/16po. Fixer le support de porte avec les vis autotaraudeuses. (Figure3)
Portes en bois:
l Utiliser les trous supérieurs et inférieurs ou latéraux de support de porte. Percer des trous de 5/16po à
travers la porte et fixer le support avec des boulons à tête bombée et collet carré de 5/16po-18x2po, des
rondelles-freins et des écrous (non fournis). (Figure4)
REMARQUE: Les vis autotaraudeuses de 1/4po-14x5/8po ne sont pas destinées à être utilisées sur des portes en
bois.

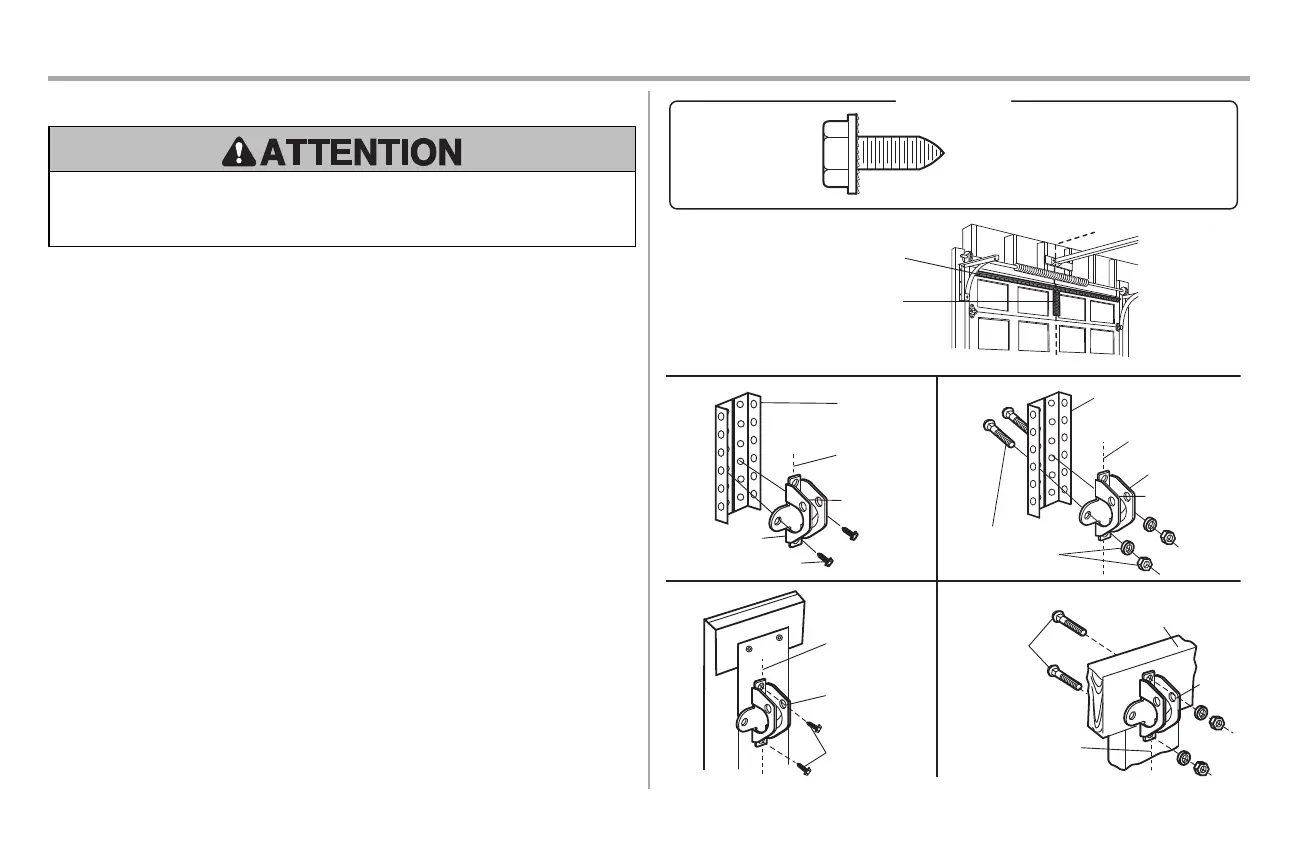

FIGURE 1
FIGURE 3 FIGURE 4
FIGURE 2
Renfort vertical
Ligne centrale
verticale de la
porte de garage
EN HAUT
Support de porte
Renfort vertical
Renfort vertical
Renfort horizontal
Ligne centrale
verticale de la
porte de garage
Quincaillerie
(non fournis)
Support
de porte
EN HAUT
EN HAUT
Quincaillerie
(non fournis)
EN
HAUT
Bord intérieur de la
porte ou planche
de renfort
Vis autotaraudeuse
Vis
autotaraudeuse
QUINCAILLERIE
Vis autotaraudeuse
1/4 de po-14x5/8 de po
Ligne centrale
verticale de la
porte de garage
Ligne centrale
verticale de la
porte de garage
