Installation
ÉTAPE8 Installation du support de porte (suite)
OPTIONB – PORTES RIGIDES

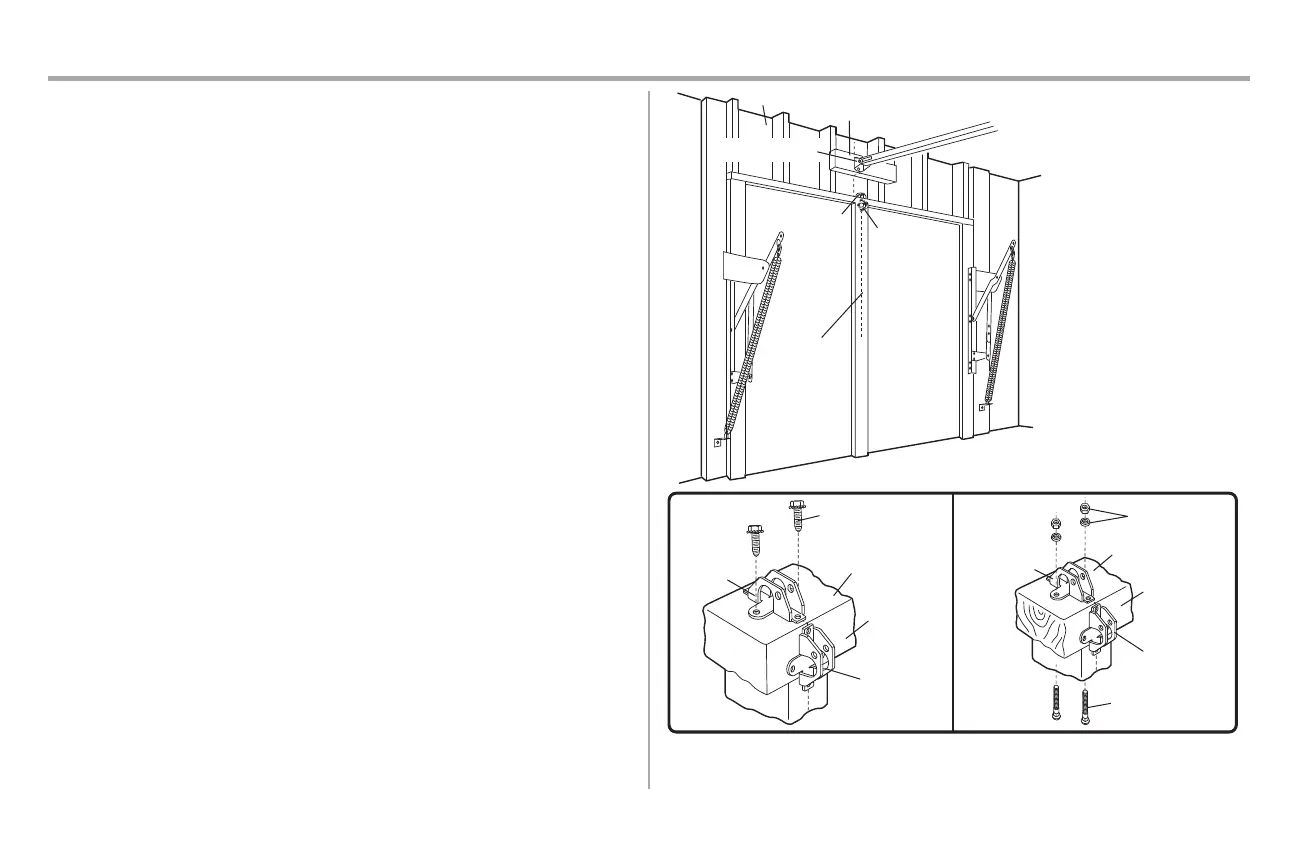

1. Centrer le support de porte sur le dessus de la porte, en l’alignant sur le support de linteau, comme illustré.
2. Marquer l’emplacement des trous de gauche et de droite, ou des trous du haut et du bas.
Portes métalliques:
l Percer des trous guides de 3/16po, puis fixer le support de la porte avec les vis autotaraudeuses fournies.
Portes en bois:
l Percer des trous de 5/16po et utiliser des boulons à tête bombée et à collet carré de 5/16po-18 x 2po, des
rondelles-freins et des écrous (non fournis) ou des tire-fond de 5/16po x 1½po (non fournis) suivant les
besoins particuliers de l’installation.
REMARQUE: Le support de porte peut être installé sur le bord supérieur de la porte, au besoin pour une installation
particulière. (Se reporter au dessin du positionnement facultatif à ligne pointillée.)
Pour une porte sans ossature
exposée ou pour l’installation
facultative, se servir de tire-fond
de 5/16po x 11/2po (non fournis)
pour fixer le support de porte.
Ligne
centrale
verticale
de la porte
de garage
Placement
facultatif du
support de
la porte
Support de porte
Support de linteau
Linteau
2 x 4 Support
(Plafond fini)
Support
de porte
Haut de la porte
(Sommet de la porte)
Haut de la porte
(Sommet de la porte)
Bord supérieur
de la porte
Bord supérieur
de la porte
Placement
facultatif
Placement
facultatif
Support
de porte
Quincaillerie
(non fournis)
Quincaillerie
(non fournis)
Portes métalliques Portes en bois
Vis autotaraudeuse
