Installation

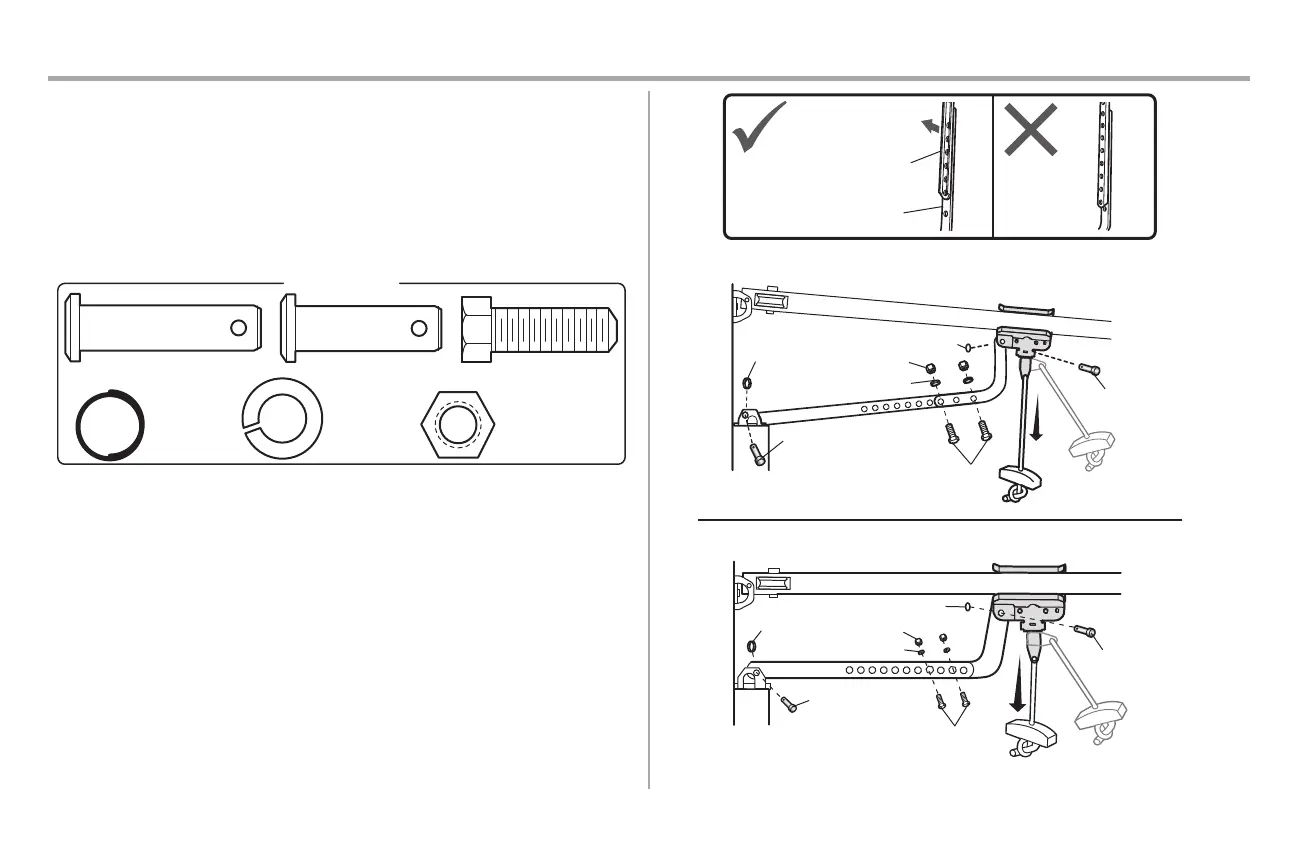

ÉTAPE8 Raccordement de biellette de la porte au chariot (suite)
OPTIONB – PORTES RIGIDES
IMPORTANT: La rainure de la biellette droite DOIT pointer loin de la biellette courbée.
1. Fermer la porte. Débrancher le chariot en tirant la poignée de déclenchement d’urgence.
2. Fixer ensemble la biellette droite et la biellette courbée sur la plus grande longueur possible (avec un
chevauchement de 2 ou 3trous) avec les boulons, les écrous et les rondelles-freins.
3. Fixer la biellette droite sur le support de porte avec l’axe de chape. Fixer avec l’anneau d’arrêt.
4. Fixer la biellette courbée sur le chariot avec l’axe de chape. Fixer avec l’anneau d’arrêt.
5. Tirer la poignée de déclenchement d’urgence vers l’ouvre-porte de garage de façon à ce que la biellette de
dégagement du chariot soit à l’horizontale.
QUINCAILLERIE
Boulon hexagonal de
5/16po-18x7/8po
Écrou de 5/16po-18
Rondelle-frein
de 5/16po-18
Axe de chape de
5/16po x 1po
Axe de chape de
5/16 po x 1 1/4 po
Anneau d’arrêt
Porte rigide sans guide
Porte rigide avec guide
Anneau d’arrêt
Anneau d’arrêt
Anneau d’arrêt
Écrou
Écrou
Anneau d’arrêt
Rondelle-frein
Rondelle-frein
Axe de chape de
5/16 po x 1 1/4 po
Axe de chape de
5/16 po x 1 1/4 po
Boulon hexagonal
Boulon hexagonal
Axe de chape
de 5/16po x 1po
Axe de chape
de 5/16po x 1po
Biellette de porte droite
(rainure orientée vers l’extérieur)
Biellette courbée
