20
Installation

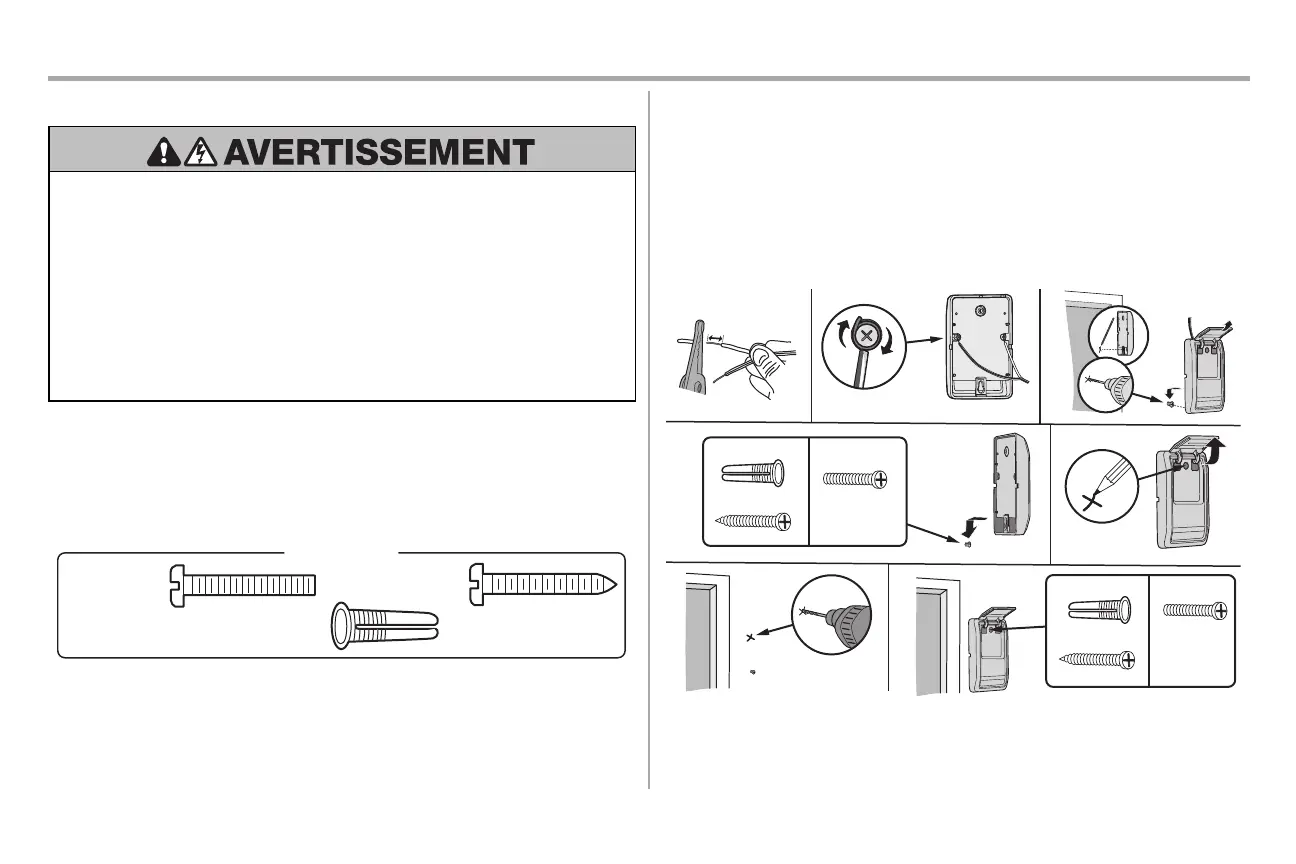

ÉTAPE9 Installation de la commande de porte
Pour prévenir d’éventuelles BLESSURES GRAVES, voire MORTELLES suite à une électrocution:
l S’assurer que l’alimentation est coupée AVANT dinstaller la commande de la porte.
l Raccorder UNIQUEMENTà des fils basse tension de 12V.
Pour prévenir d’éventuelles BLESSURES GRAVES ou MORTELLES par suite d’une porte de garage qui se
ferme:
l Installer la commande de porte bien en vue de la porte de garage, hors portée des jeunes enfants à une
hauteur d’au moins 1,5m (5pi) du sol, des paliers, des marches ou de toute autre surface adjacente sur
laquelle on marche, et à lécart de TOUTES les pièces mobiles de la porte.
l Ne JAMAIS laisser des enfants faire fonctionner les boutons-poussoirs de la commande de porte ou les
émetteurs de la lécommande, ni jouer avec ceux-ci.
l Actionner la porte UNIQUEMENT lorsqu’on la voit clairement, qu’elle est bien réglée et que rien ne gêne sa
course.
l Garder TOUJOURS la porte de garage bien en vue jusquà sa fermeture complète. Ne JAMAIS laisser
personne croiser la trajectoire dune porte de garage qui se ferme.
INTRODUCTION
Les anciennes commandes de porte Chamberlain et les produits de tiers ne sont pas compatibles. Installer la
commande de porte bien en vue de la porte de garage, hors de portée des jeunes enfants à une hauteur d’au moins
1,5m(5pi) du sol, des paliers, des marches ou de toute autre surface adjacente sur laquelle on marche, et à l’écart
de TOUTES les pièces mobiles de la porte. Pour les installations de boîte simple, il n’est pas cessaire de percer
des trous ou d’installer des ancrages pour cloisons sèches. Utiliser les trous existants de la boîte simple.
REMARQUE: L’apparence de votre produit peut différer des produits illustrés ici.
Vis 6ABx1po (2)
Chevilles pour mur sec (2)
Vis 6-32x1po (2)
QUINCAILLERIE
1. Dénuder 11mm (7/16po) d’isolation à l’extrémi du fil, puis séparer les fils.
2. Connecter un fil à chacune des deux vis situées au dos de la commande de porte. Les fils peuvent être
connectés à lune ou lautre vis. Si votre garage est précâblé pour la commande de porte, choisir deux fils à
connecter, noter les fils utilisés de manière à ce que les bons fils soient connectés à l’ouvre-porte de
garage à une étape ultérieure.
3. Marquer lemplacement de l’orifice inférieur de montage et percer un trou de 5/32po de diamètre.
4. Visser la vis inférieure en laissant 3mm (1/8po) dépasser du mur.
5. Positionner le trou inférieur de la commande de porte sur la vis et la glisser vers le bas jusqu’à ce qu’elle
soit bien en place.
6. Soulever la barre-poussoir et marquer le trou supérieur.
7. Retirer la commande de porte du mur et percer un trou de 5/32po pour la vis du haut.
8. Positionner le trou inférieur de la commande de porte sur la vis et la glisser vers le bas jusqu’à ce qu’elle
soit bien en place. Fixer la vis du haut.
11 mm (7/16 po)
Mur
1
2 3
4-5 6
8
7
CLOISON SÈCHE
BOÎTE SIMPLE
6ABx1"
6-32x1"
Chevilles pour
cloison sèche
6ABx1"
6-32x1"
Chevilles pour
cloison sèche
CLOISON SÈCHE BOÎTE SIMPLE
