Installation

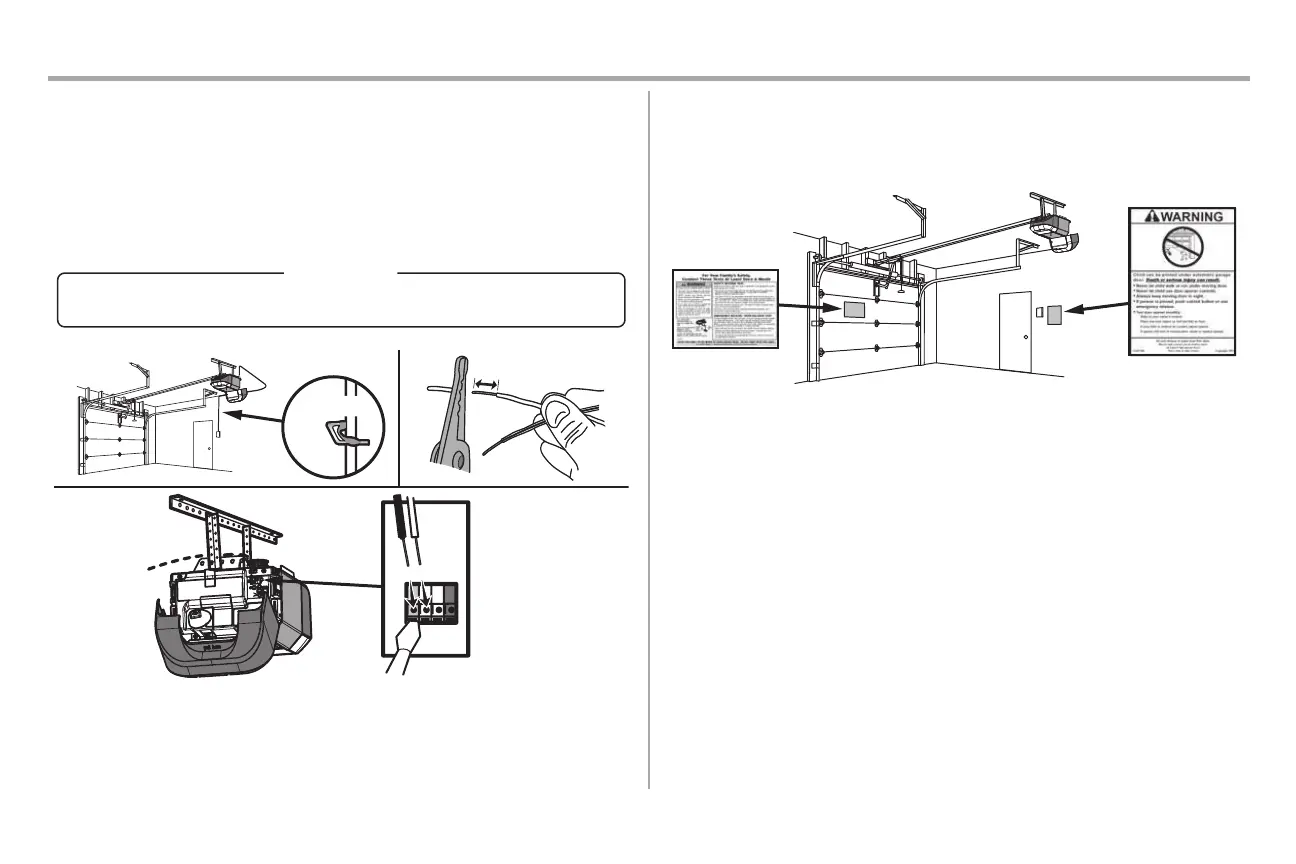

ÉTAPE10 Raccordement de la commande de porte à l’ouvre-porte

de garage

1. Acheminer les fils blanc et rouge/blanc de la commande de porte vers l'ouvre-porte de garage. Fixer le fil

au mur et au plafond avec l’agrafe (cette directive ne s’applique pas à la boîte simple ou aux installations

précâblées). Ne pas percer le fil avec l’agrafe, car cela créerait un court-circuit ou un circuit ouvert.

2. Dénuder 11mm (7/16po) d’isolation à l’extrémité du fil, près de l’ouvre-porte de garage.

3. Relier le fil aux bornes rouge et blanche de l’ouvre-porte de garage. Si votre garage est précâblé,

s’assurer de connecter les mêmes fils qui ont été connectés à la commande de porte. Pour insérer les fils

ou les libérer de la borne, appuyer sur la languette avec la pointe du tournevis.

ROUGE

BLANC

GRIS

11 mm (7/16 po)

QUINCAILLERIE

Agrafes isolées (non montrées)

Agrafes

ÉTAPE11 Fixation des étiquettes d’avertissement

1. Apposer l’étiquette d’avertissement sur le mur, près de la commande de porte, avec des punaises ou des

agrafes.

2. Apposer l’étiquette concernant l’essai d’inversion de sécurité/ouverture manuelle bien en vue sur le côté

intérieur de la porte de garage.
