Installation

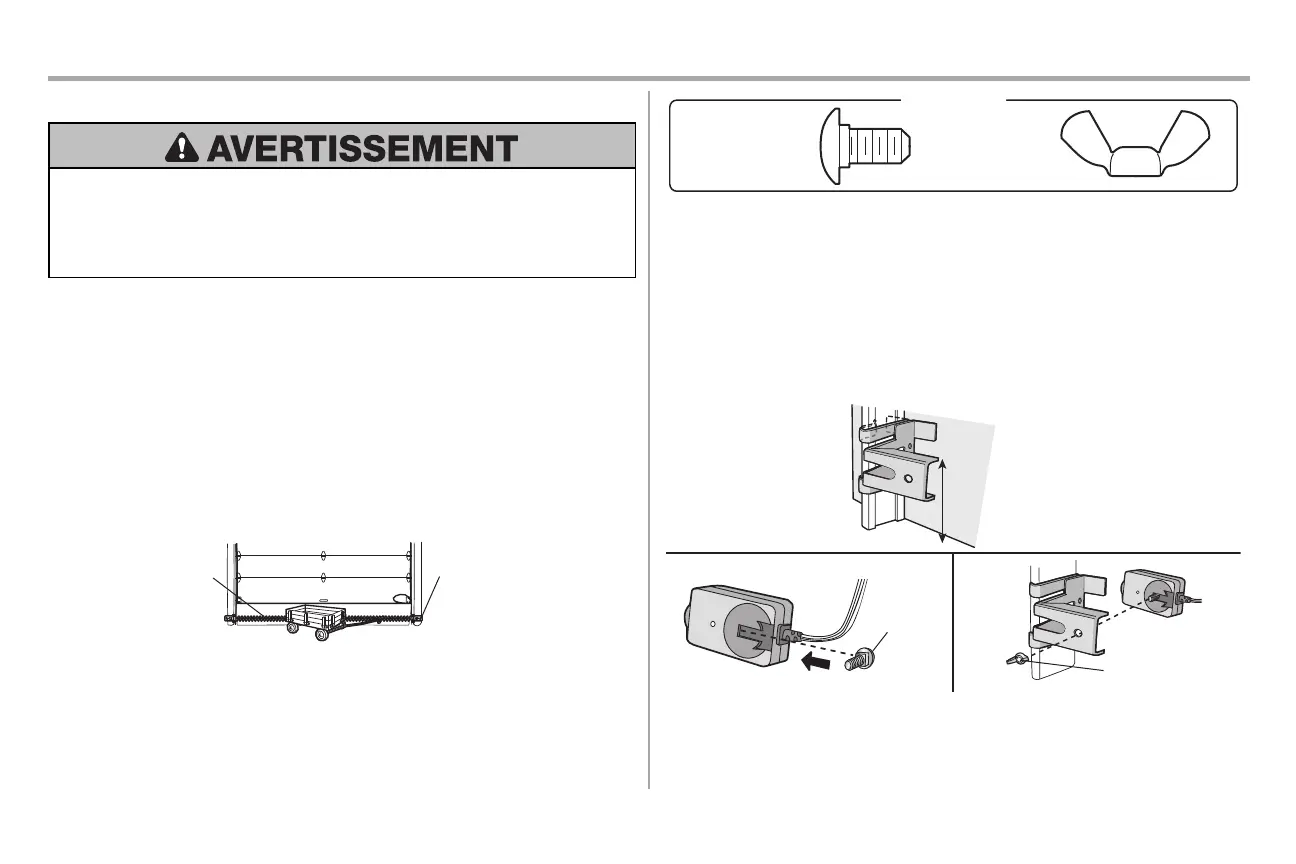

ÉTAPE12 Installation du dispositif Protector System
®
S’assurer que l’ouvre-porte de garage est hors tension AVANT d’installer le capteur d’inversion de sécurité.
Pour prévenir des BLESSURES GRAVES ou MORTELLES par suite d’une porte de garage qui se ferme:
l Raccorder et aligner correctement le capteur d’inversion de sécurité. Ce dispositif de sécurité obligatoire
NE DOIT PAS être désactivé.
l Installer le capteur d’inversion de sécurité de manière à ce que le faisceau NE SOIT PAS À UNE
HAUTEUR de plus de 15cm (6po) au-dessus du plancher du garage.
RENSEIGNEMENTS IMPORTANTS AU SUJET DU CAPTEUR D’INVERSION DE SÉCURITÉ
Le capteur d’inversion de sécurité doit être connecté et aligné correctement avant que l’ouvre-porte de
garage n’entame le mouvement de fermeture
Le capteur de transmission (doté d’un témoin à DEL ambre) transmet un faisceau de lumière invisible au capteur de
réception (muni d’un témoin à DEL vert). Si un obstacle brise le faisceau de lumière pendant que la porte se ferme, la
porte s’arrêtera et remontera jusqu’à la position entièrement ouverte et l’éclairage de l’ouvre-porte clignotera 10fois.
REMARQUE: Pour économiser l’énergie, l’ouvre-porte de garage se met en mode de veille lorsque la porte est
complètement fermée. Le mode de veille ferme l'ouvre-porte de garage jusqu'à ce qu'il soit activé. Le mode de veille
est séquencé à l’ampoule d’éclairage de l’ouvre-porte de garage; lorsque l’ampoule s’éteint, le témoin à DEL du
capteur s’éteint et chaque fois que l’éclairage de l’ouvre-porte de garage s’allume, le témoin à DEL du capteur
s’allume. L'ouvre-porte de garage ne se met en mode de veille que lorsqu'il a achevé cinq cycles de mise sous
tension.
Lors de l’installation des capteurs d’inversion de sécurité, vérifier les points suivants:
l Les capteurs sont installés à l’intérieur du garage, un de chaque côté de la porte.
l Les capteurs sont face à face avec les lentilles alignées et la lentille du capteur de réception ne reçoit pas
de lumière directe du soleil.
l Les capteurs sont installés tout au plus à 15cm (6po) au-dessus du plancher et le faisceau lumineux est
dégagé.
Capteur d’inversion de
sécurité à 15cm (6po)
maximum au-dessus du
sol au-dessus du sol
Zone de protection
du faisceau de
lumière invisible
En faisant face à la porte depuis l’intérieur du garage
Boulon à tête bombée
et à collet carré
1/4 po-20 x 1/2 po
Écrou à oreilles
de 1/4po-20
QUINCAILLERIE
Les capteurs d’inversion de sécurité peuvent être fixés au guide de porte, au mur ou au sol. Les capteurs ne doivent
pas être installés à plus de 15cm (6po) au-dessus du sol. Si votre guide de porte ne supporte pas solidement le
support de capteur, une installation murale est recommandée. Choisir l’une des installations suivantes.
OPTION A - INSTALLATION AUX GUIDES DE LAPORTE DE GARAGE
1. Faire glisser les biellettes courbées du support de capteur sur le pourtour du guide de la porte. Enclencher
en place afin que le support de capteur soit abouté contre le guide.
2. Faire glisser le boulon à tête bombée et collet carré dans la fente de chaque capteur.
3. Insérer le boulon par le trou du support de capteur et le fixer avec l’écrou à oreilles. Les lentilles des deux
capteurs doivent pointer l’une vers l’autre. S’assurer que la lentille n’est pas obstruée par le support de
capteur.
Ne doivent pas être
à plus de 15cm (6po)
Boulon de
carrosserie
Écrou à oreilles
1
2
3
