8
Boulon
Trou du boulon
de protection du
couvercle
Écrou d’arrêt
Boulons (montés dans
l’ouvre-porte de garage)
Support en «U»
Vis à six pans
8-32 x 7/16
Écarteur de
chaîne
MATÉRIEL
Boulon 1/4po -
20x1 - 3/4po
Écrou
d’arrêt
1/4po - 20
Pour éviter de GRAVES dommages à l’ouvre-porte de garage, utilisez UNIQUEMENT les
boulons/attaches montés sur le dessus de l’ouvre-porte.

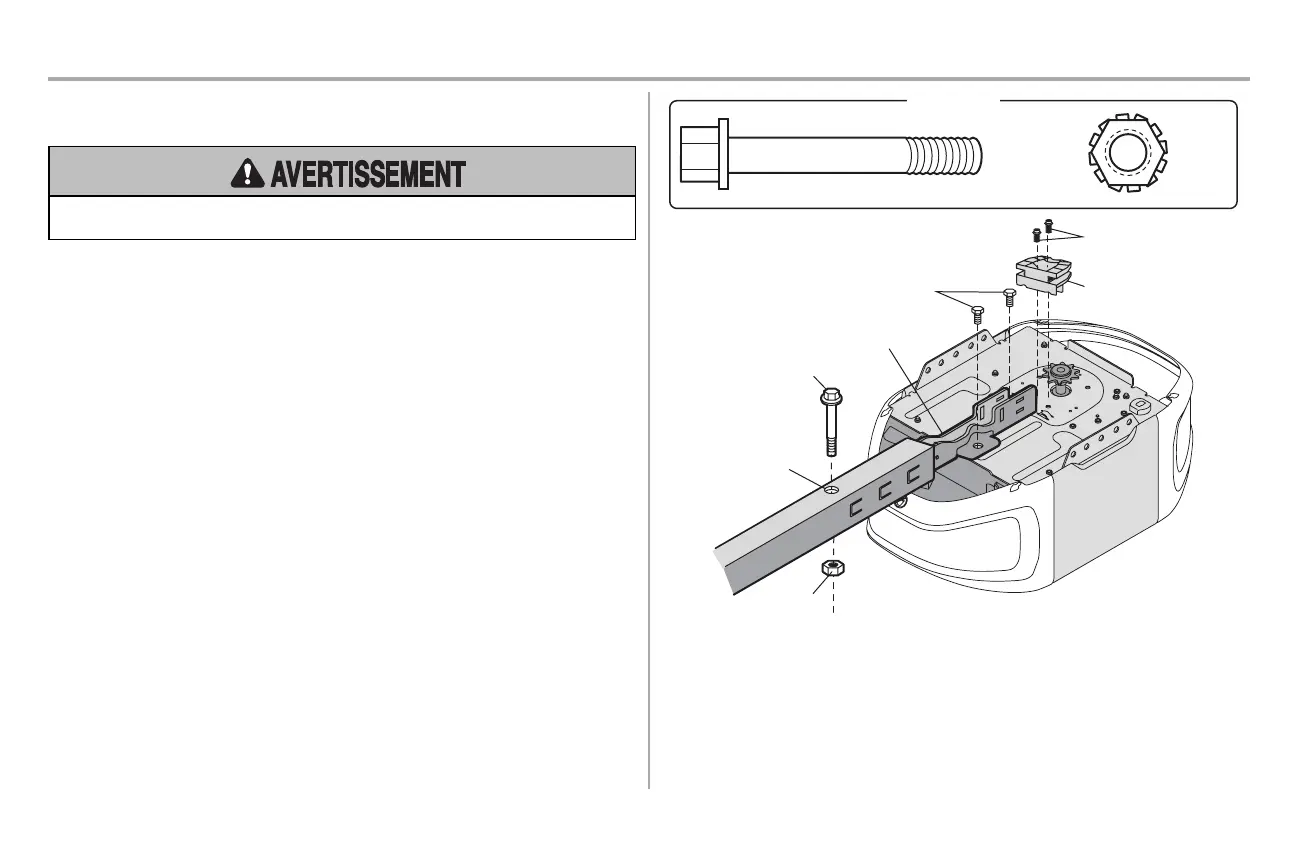

1. Insérez un boulon 1/4po - 20 x 1-3/4po dans le trou du boulon de protection du
couvercle à l’arrière du rail, tel qu’illustré.
Serrez fermement avec un contre-écrou 1/4po - 20. NE PAS trop serrer.
2. Retirez les boulons du haut du bloc moteur.
3. Utilisez le carton pour soutenir l’extrémité avant du rail.
4. Placez le support en «U», côté plat vers le bas, sur le bloc moteur et alignez les trous du
support avec les trous des boulons.
5. Fixez le support en «U» avec les boulons retirés précédemment; N’utilisez PAS d’outils
électriques. L’utilisation d’outils électriques risque d’endommager irrémédiablement
l’ouvre-porte de garage.
6. Fixez l’écarteur de chaîne sur le bloc moteur avec deux vis.
ÉTAPE2Fixerlerailaublocmoteur
MODÈLEC2405
Assemblage
