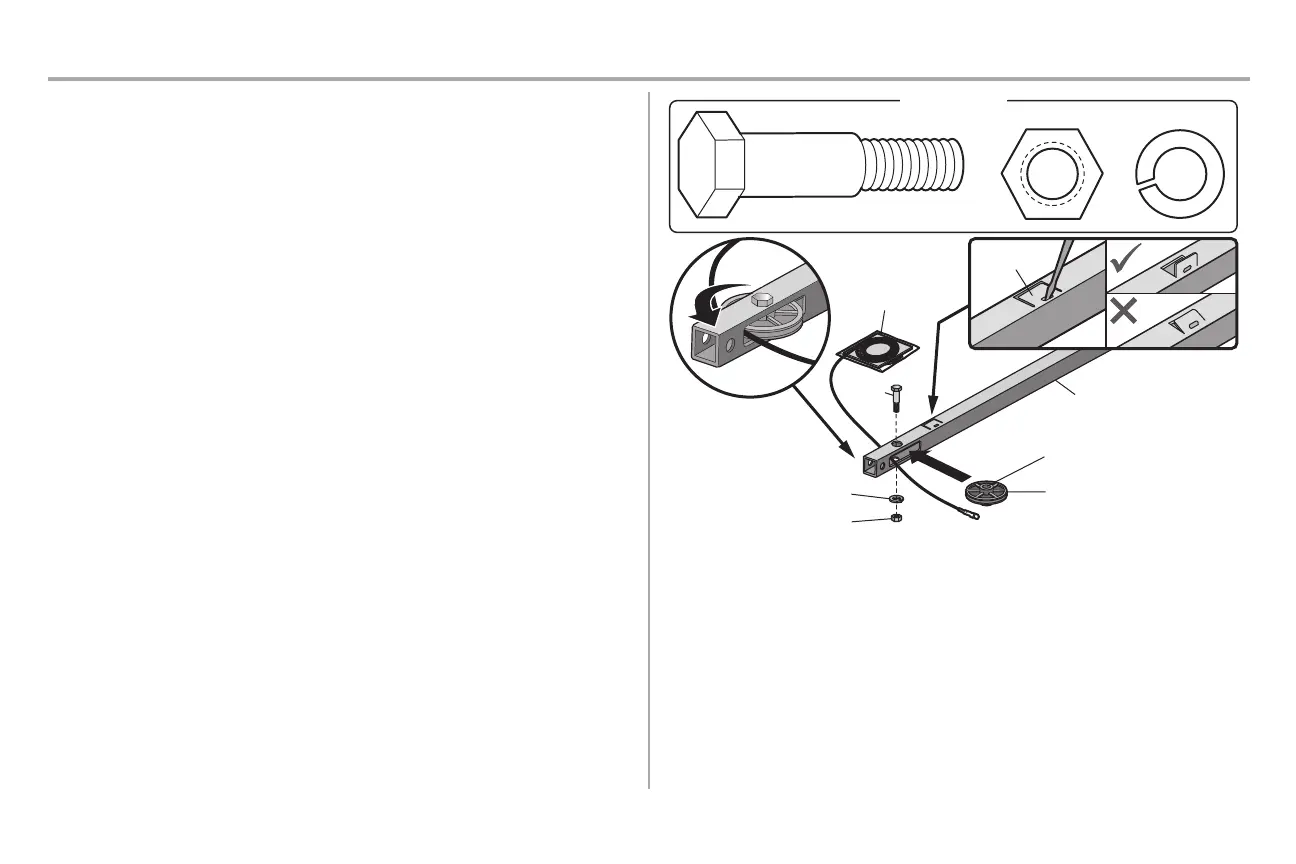

MATÉRIEL
Boulon Écrou 3/8po
Rondelle d’arrêt 3/8po
Rondelle d’arrêt
Chaîne/câble
Boulon
Écrou
Ergot du rail
Rail
Graissez l’intérieur de la poulie
Poulie de tension
ÉTAPE3Installerlapouliedetension
1. Posez la chaîne/câble à côté du rail, comme illustré. Attrapez l’extrémité du câble et
faites passer environ 30cm (12po) de câble par la fenêtre. Laissez-le pendre jusqu’à
l’étape 4 de l’assemblage.
2. Retirez le ruban de la poulie de tension. Le centre intérieur doit être pré-graissé. S’il est
sec, regraissez-le pour vous assurer de son bon fonctionnement.
3. Placez la poulie de tension dans la fenêtre tel qu’indiqué.
4. Insérez le boulon de tension par le haut, à travers le rail et la poulie. Serrez avec une
rondelle d’arrêt de 3/8po et un écrou sous le rail jusqu’à ce que la rondelle d’arrêt soit
comprimée.
5. Faites tourner la poulie pour vous assurer qu’elle tourne librement.
6. Localisez l’onglet du rail. L’onglet du rail se trouve à proximité de la poulie de tension,
dans la section du rail avant. Utilisez un tournevis à tête plate pour soulever la languette
du rail jusqu’à ce que celle-ci soit verticale (90º).
Assemblage
9
