c.
b.
a.
Figure 1
Figure 3
Pignon
Écrou interne
Figure 2
Lien maître
Rondelle d’arrêt
Arbre fileté
Écrou externe
Lien
maître
Arbre fileté
MATÉRIEL
Lien
maître

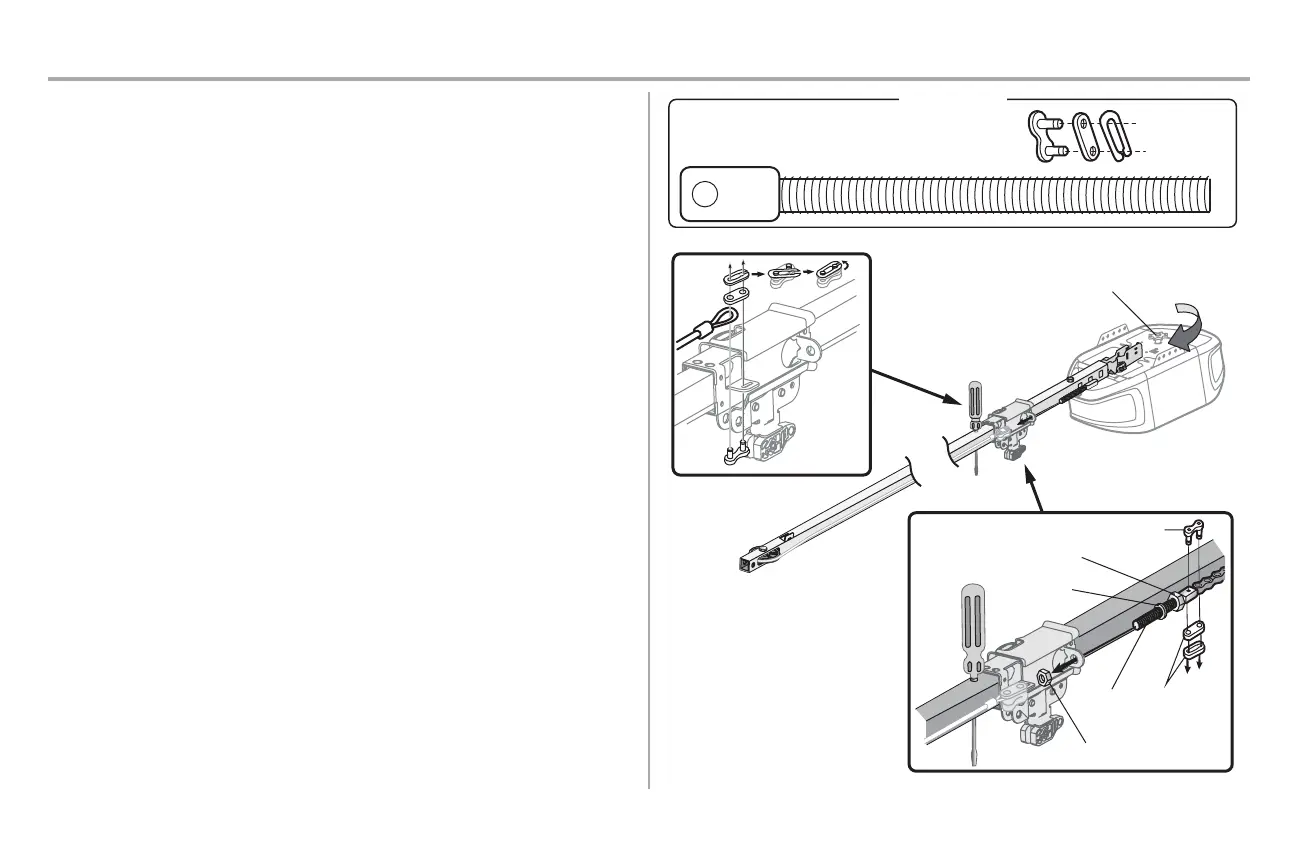

ÉTAPE4Installerlachaîne
1. Tirez le câble pour entourer la poulie de tension, en allant vers le chariot.
2. Raccordez le câble à la fente de retenue sur le chariot, comme illustré. (Figure1)
a. Poussez les goupilles de la barre du maillon de raccord à travers le maillon
du câble et la fente du chariot.
b. Poussez le capuchon du maillon de raccord sur les goupilles, et au-delà
des encoches de goupille.
c. Faites glisser l’extrémité fermée du ressort à clipser sur l’une des broches.
Poussez l’extrémité ouverte du ressort à clipser sur l’autre goupille.
3. Avec le chariot contre le tournevis, faites passer le reste du câble/de la chaîne le long du
rail vers le bloc moteur, autour du pignon, puis jusqu’à l’assemblage du chariot. Les dents
du pignon doivent engager la chaîne. (Figure 2)
4. Vériez que la chaîne n’est pas tordue, puis connectez-la à l’arbre leté à l’aide du maillon
de raccord restant.
5. Vissez l’écrou interne et la rondelle d’arrêt sur l’arbre leté du chariot.
6. Insérez la tige letée du chariot dans le trou du chariot. Vérifiez que la chaîne n’est pas
tordue. (Figure3)
7. Vissez l’écrou externe sans serrer sur l’arbre leté du chariot.
8. Retirez le tournevis.
Assemblage
10
