Chamberlain C2405C User Manual

23
1
3 2
4-5 6
8
7
AVERTISSEMENT
Pour éviter d’éventuelles BLESSURES GRAVES voire MORTELLES par électrocution:
 Vériez que l’alimentation n’est PAS branchée AVANT d’installer la commande de porte..
 Connectez la commande de porte UNIQUEMENT aux ls basse tension de 12VOLTS.
Pour éviter d’éventuelles BLESSURES GRAVES voire MORTELLES causées par la
fermeture d’une porte de garage:
 Installez la commande de porte à portée de vue de la porte de garage, hors de portée
des jeunes enfants, à une hauteur minimale de 5pieds (1,5m) au-dessus du sol, des
paliers, des marches ou de toute autre surface de marche adjacente, et loin de TOUTES
les pièces mobiles de la porte.
 N’autorisez JAMAIS des enfants à utiliser ou jouer avec les boutons de commande de
porte ou les émetteurs de la télécommande.
 Activez la porte UNIQUEMENT lorsqu’elle est clairement visible et correctement réglée,
et qu’il n’y a pas d’obstacles au déplacement de la porte.
 Gardez TOUJOURS la porte de garage en vue jusqu’à ce qu’elle soit complètement
fermée. Ne permettez JAMAIS à quiconque de passer la ligne de la porte de garage
lorsqu’elle est en train de se fermer.
INTRODUCTION
Les anciennes commandes de porte Chamberlain et les produits de tiers ne sont pas compatibles.
Installez la commande de porte à portée de vue de la porte de garage, hors de portée des jeunes
enfants, à une hauteur minimale de 1,5m (5pi) au-dessus du sol, des paliers, des marches ou de
toute autre surface de marche adjacente, et loin de TOUTES les pièces mobiles de la porte. Pour les
installations d’une boîte de commande, il n’est pas nécessaire de percer des trous ou d’installer des
ancrages pour cloisons sèches. Utilisez les trous existants de la boîte de commande.
REMARQUE: Il est possible que votre produit soit différent des illustrations.
Vis
6-32x1po
(2)
Ancrages pour
cloisons sèches (2)
Vis 6ABx1po (2)

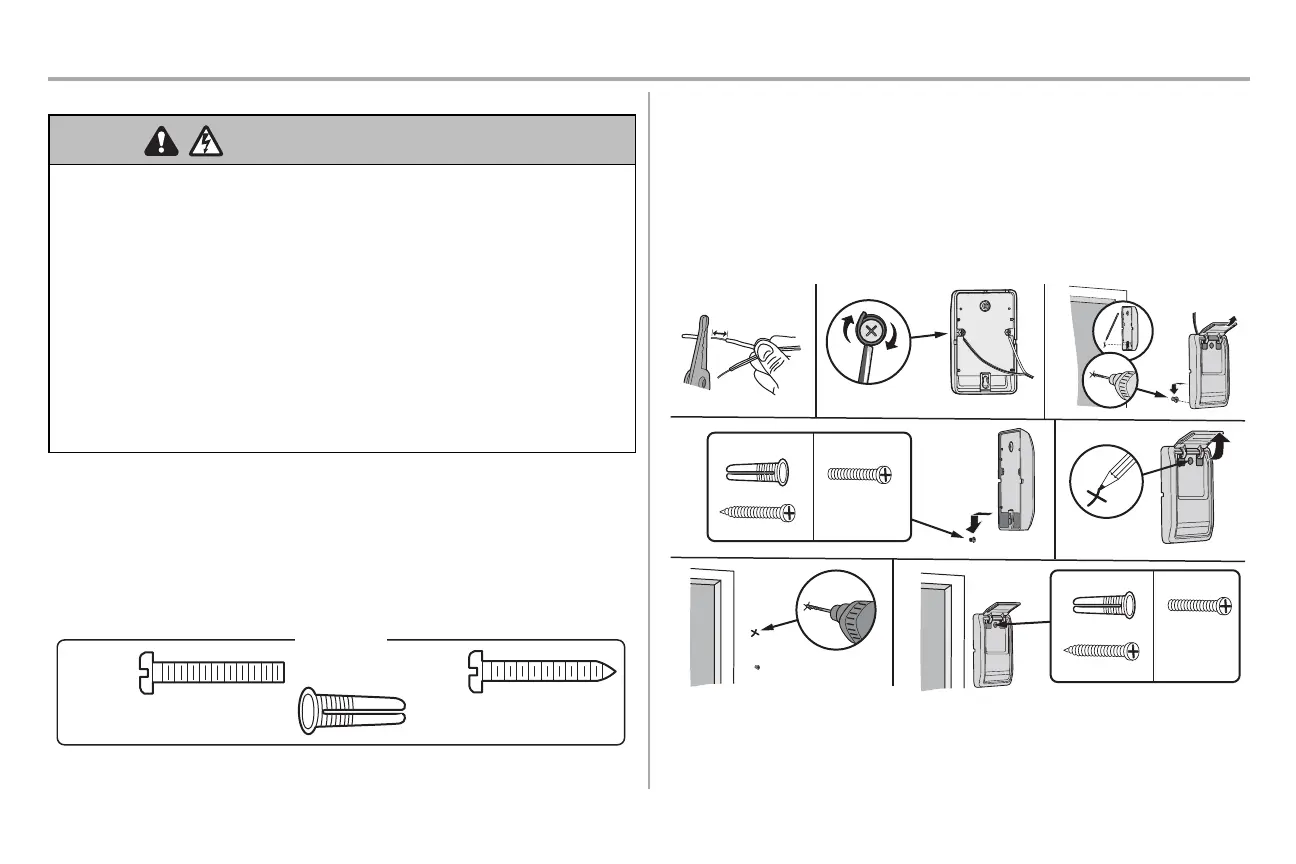

MATÉRIEL
Installation
PANNEAUDECOMMANDEÀPLUSIEURSFONCTIONS
1. Dénudez 11mm (1/16po) d’isolant à une extrémité du l et séparez les ls.
2. Connectez un l à chacune des deux vis à l’arrière de la commande de porte. Les ls peuvent
être connectés à l’une ou l’autre des vis. Si votre garage est pré-câblé pour la commande de
porte, choisissez deux ls à connecter et notez quels ls sont utilisés an que les bons ls
soient connectés à l’ouvre-porte de garage dans une étape ultérieure.
3. Marquez l’emplacement du trou de montage inférieur et percez un trou de 5/32po.
4. Installez la vis inférieure, en laissant 3mm (1/8po) dépasser du mur.
5. Positionnez le trou inférieur de la commande de porte sur la vis et faites-la glisser en place.
6. Soulevez la barre de poussée et marquez le trou supérieur.
7. Retirez la commande de porte du mur et percez un trou de 5/32po pour la vis du haut.
8. Positionnez le trou inférieur de la commande de porte sur la vis et faites-la glisser en place.
Fixez la vis supérieure.
11mm (7/16po)
Ancrage pour cloison
sèche
Ancrage pour
cloison sèche
6-32x1po
6-32x1po
6ABx1po
6ABx1po
CLOISON SÈCHE
CLOISON SÈCHE
BOÎTIER DE
COMMANDE
BOÎTIER DE
COMMANDE
Mur
