Chamberlain C2405C User Manual

24
2
3
1
MATÉRIEL
Canal de fil
Agrafe
11mm (7/16po)
ROUGE
BLANC
Installation

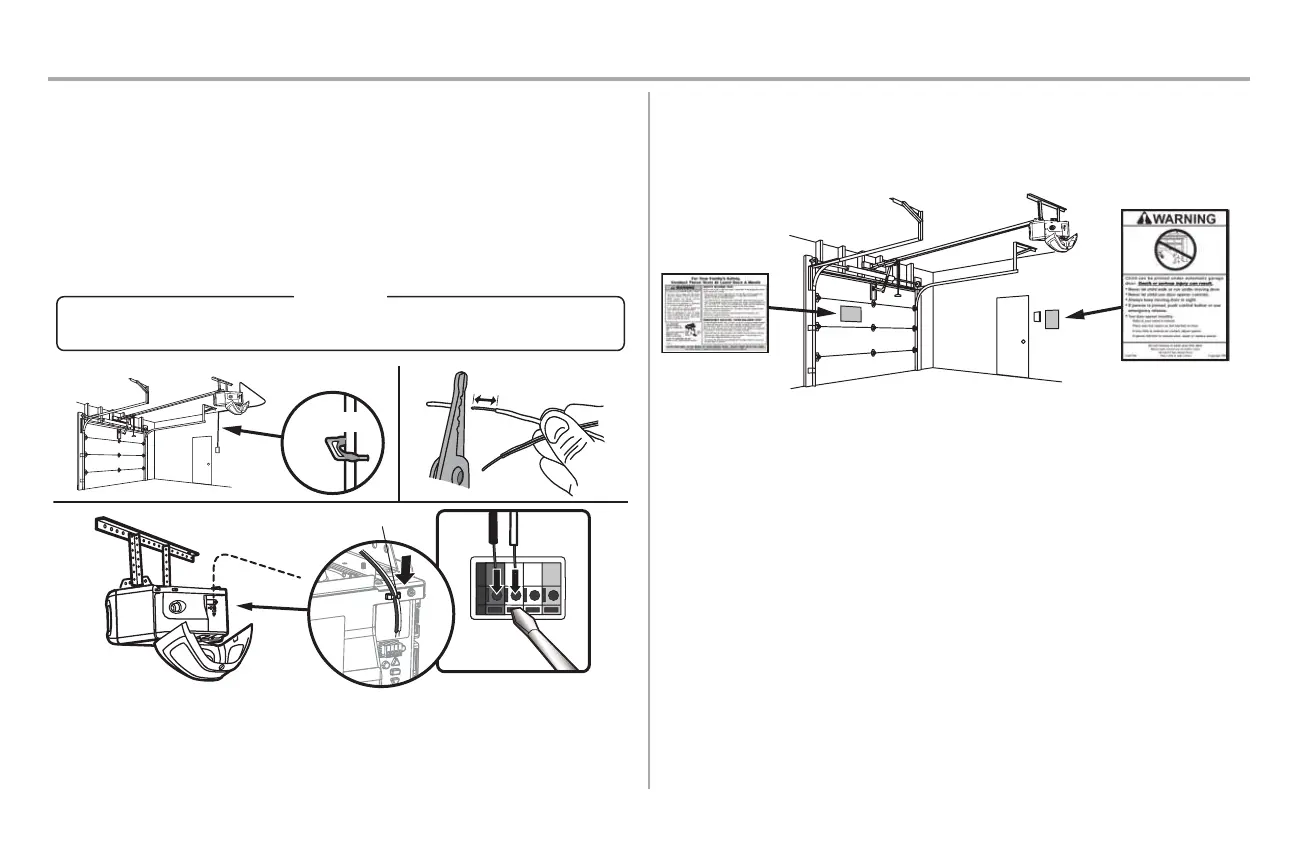

ÉTAPE11Câblerlacommandedeporteàl’ouvre-porte
degarage
1. Faites passer le l blanc et rouge/blanc de la commande de porte à l’ouvre-porte de garage.
Fixez le l au mur et au plafond avec l’agrafe (ne s’applique pas aux boîtes de commande ou
aux installations pré-câblées). Ne percez pas le l avec l’agrafe car ceci risquerait de créer un
court-circuit ou un circuit ouvert.
2. Dénudez 11mm (7/16po) d’isolant à l’extrémité du l, près de l’ouvre-porte de garage.
3. Connectez le l aux bornes rouge et blanche de l’ouvre-porte de garage. Si votre garage est
pré-câblé, veillez à utiliser les mêmes ls que ceux connectés à la commande de porte. Pour
insérer ou libérer les ls de la borne, enfoncez la languette avec la pointe d’un tournevis.
ÉTAPE12Fixerlesétiquettesd’avertissement
1. Fixez l’étiquette d’avertissement de piégeage sur le mur, près de la commande de porte,
avec des punaises ou des agrafes.
2. Fixez l’étiquette de test de déclenchement manuel/d’inversion de sécurité à un endroit
visible à l’intérieur de la porte de garage.
Agrafe isolée (non illustré)
