6
Montage
2e Fixation du rail au moteur
Afin d'éviter d'endommager SÉRIEUSEMENT l'ouvre-porte de garage, utiliser UNIQUEMENT les boulons et les
fixations montés sur le dessus de l'ouvre-porte.

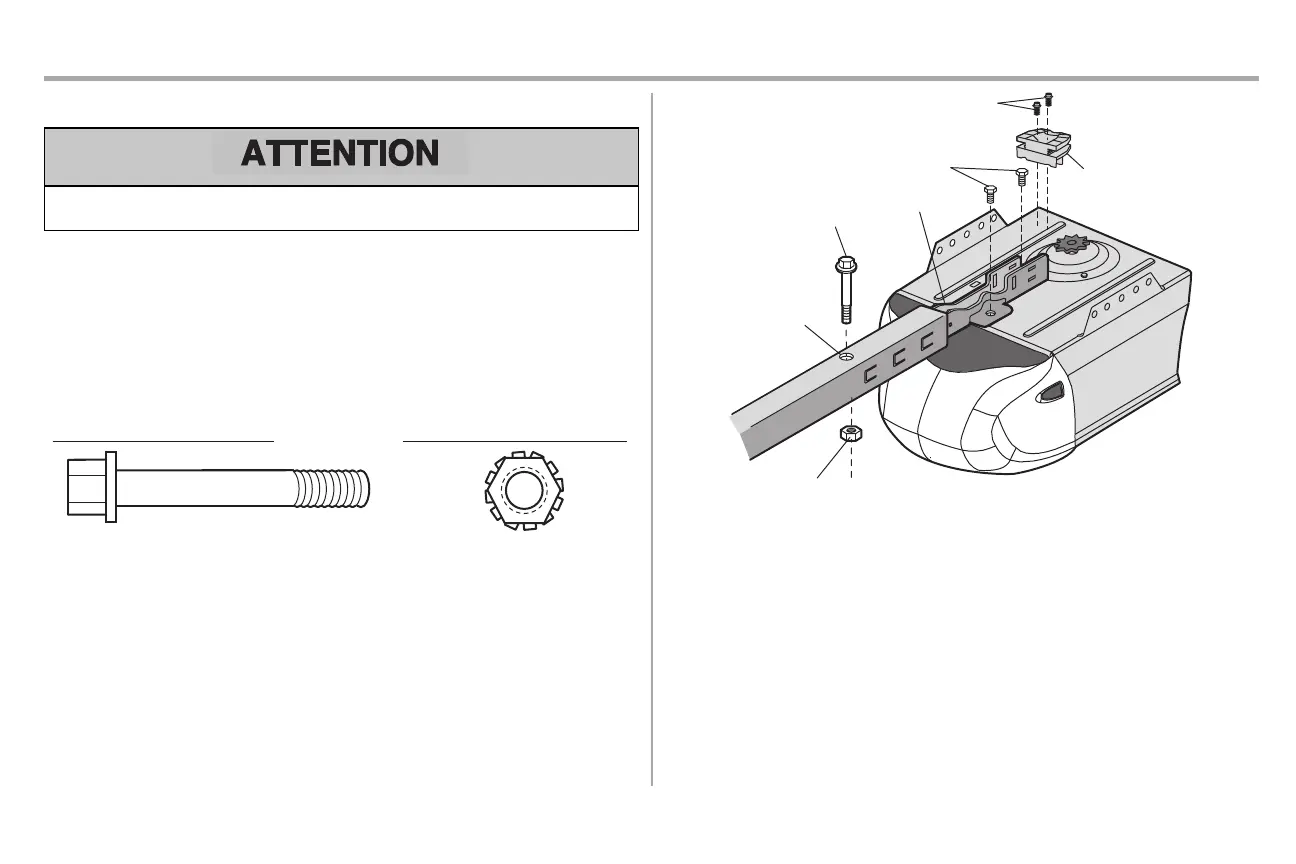

1. Insérer un boulon 1/4 po - 20 x 1/2, une rondelle et une entretoise à l'intérieur du trou du boulon de protection
du couvercle situé à l'extrémité arrière du rail comme illustré. Installer l'entretoise inférieure et la rondelle,
puis serrer solidement à l'aide d'un contre-écrou de 1/4 po - 20. Ne PAS trop serrer.
2. Retirer le boulon et le contre-écrou du dessus du moteur.
3. Utiliser le carton pour soutenir l'extrémité avant du rail.
4. Installer le support en U, la surface plane orientée vers le bas contre moteur et aligner le trou du support avec
le trou du boulon.
5. Serrer le support en «U» à l’aide des boulons retirés précédemment, NE PAS utiliser d’outils électriques.
L’utilisation d’outils électriques pourrait endommager de manière permanente l’ouvre-porte de garage.
6. Poser l'écarteur de chaîne sur le moteur à l'aide de deux vis.
Boulon de 1/4 de po-
20 x 1-3/4 de po
Contre-écrou 1/4 de po-20
FIXATIONS
Trou du boulon
de protection
du couvercle
Contre-écrou 1/4 de po-20
Écarteur
de chaîne
Vis à tête hexagonale
8 - 32 x 7/16 de po
Boulon (Monté dans
la porte de garage)
Support en UBoulon de 1/4 de po-
20 x 1-3/4 de po
