Montage
3e Installation de la poulie
1. Poser la chaîne/câble à côté du rail, comme illustré. Saisir l'extrémité avec la boucle du câble et passer
environ 12 po (30 cm) de câble à travers la fenêtre. Laisser en suspension jusqu'à la 4e opération de montage.
2. Retirer le ruban de la poulie. Le centre intérieur doit être prégraissé. S'il est sec, graisser à nouveau afin
d'assurer un bon fonctionnement.
3. Placer la poulie dans la fenêtre comme illustré.
4. Insérer le boulon de tension depuis le dessus à travers le rail et la poulie. Serrer à l'aide d'une rondelle-frein
de 3/8 po et d'un écrou sous le rail jusqu'à compression de la rondelle-frein.
5. Faire tourner la poulie pour s'assurer qu'elle tourne librement.
6. Localiser l’onglet du rail. L’onglet du rail se trouve entre le boulon de tension et le chariot dans la section avant
du rail. Utiliser un tournevis à tête plate et soulever l’onglet du rail à la verticale, c’est-à dire à un angle de 90
degrés.

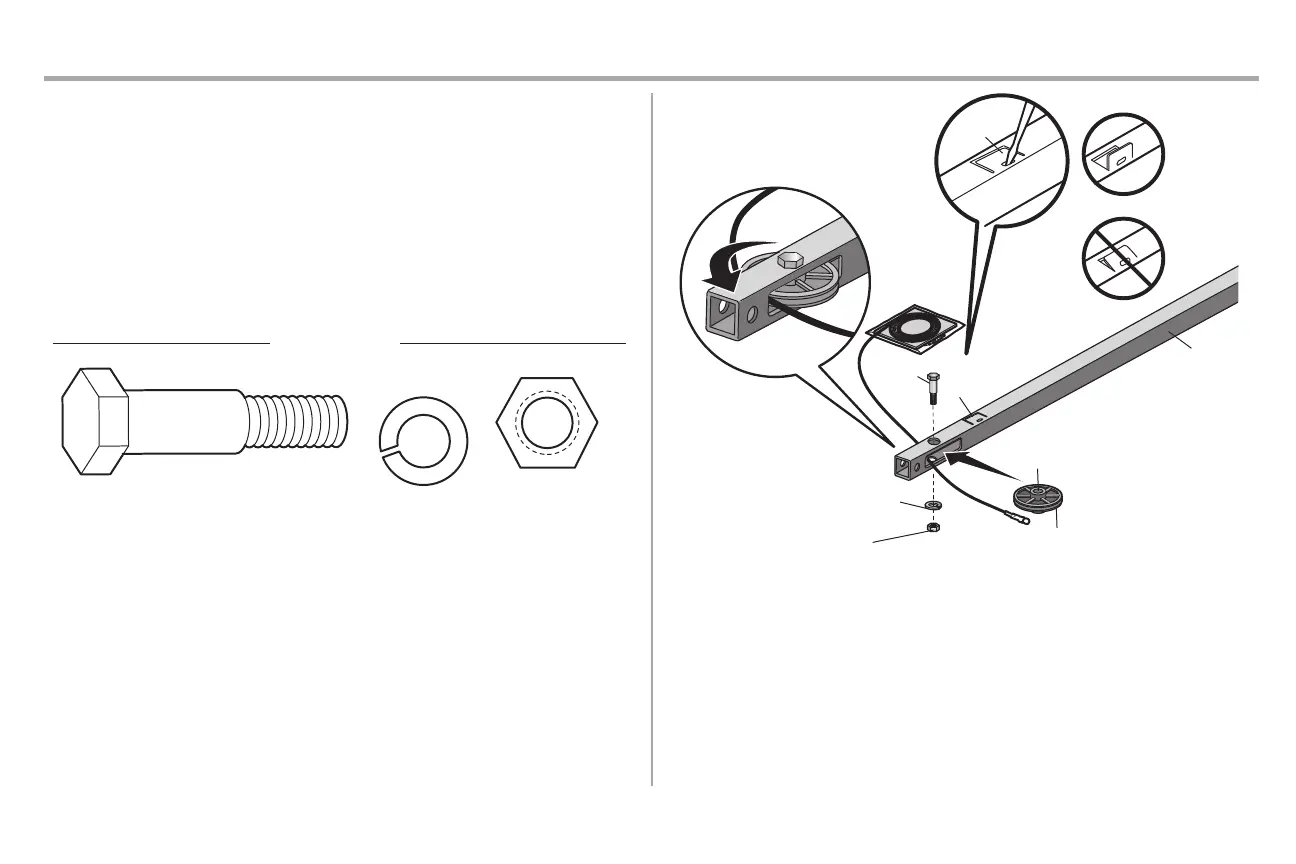

FIXATIONS
Boulons
Écrou de 3/8 po
Rondelle-freinde 3/8 po
Rail
Poulie
Graisse à l'intérieur de la poulie
Boulon
Rondelle 3/8 po
Ecrou de 3/8 po
L’onglet
du rail
BON
MAUVAIS
L’onglet
du rail
