18
Installation
9e Fixation de la biellette de la porte au chariot
Les méthodes de pose varient en fonction de la porte du garage. Suivre les instructions qui correspondent à la porte du
garage sur laquelle on pose l'ouvre-porte.

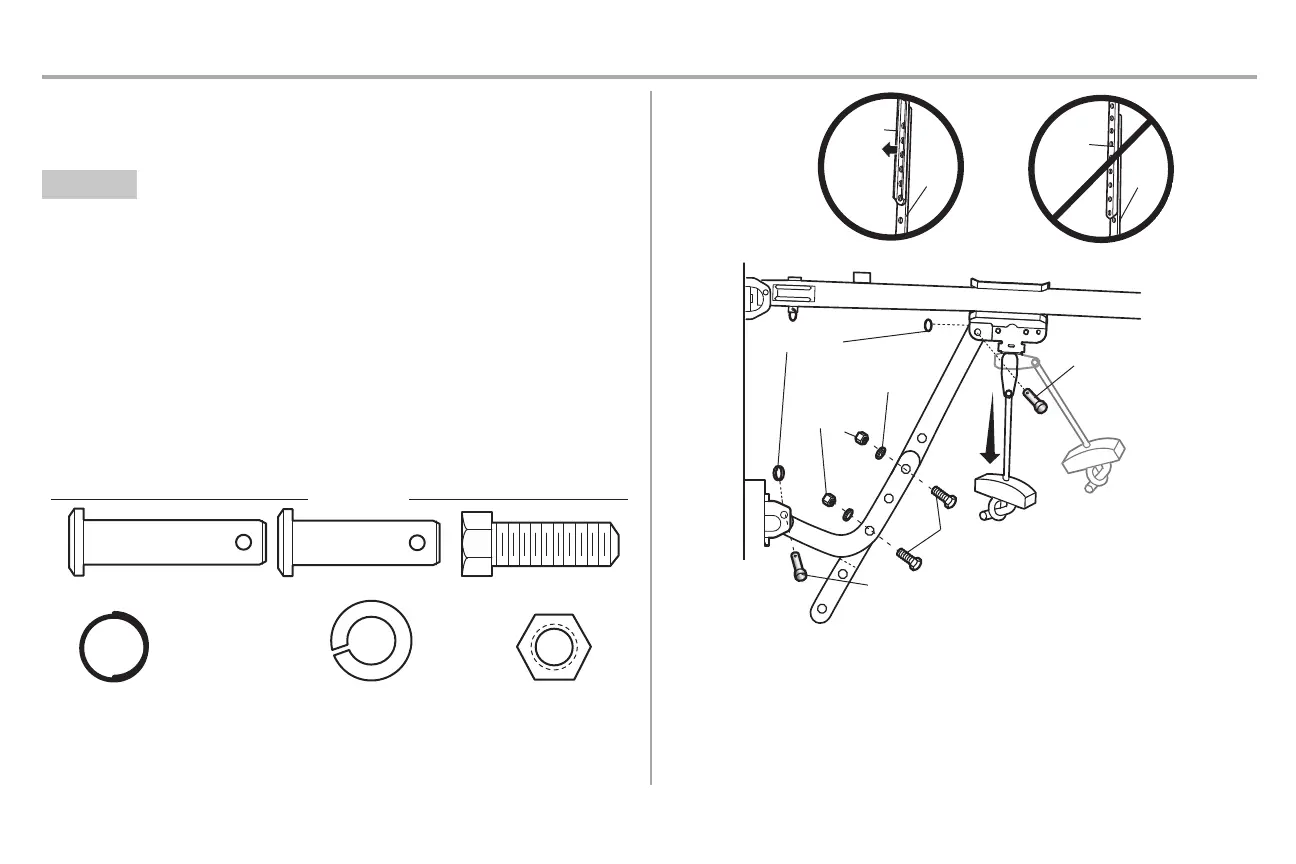

OPTION A PORTES ARTICULÉES
IMPORTANT: la rainure de la biellette de porte droite DOIT pointer loin de la biellette de porte courbée.
1. Fermez la porte. Débrancher le chariot en tirant la poignée de déverrouillage de secours.
2. Fixez la biellette droite sur le chariot extérieur à l'aide d'un axe de chape. Faire tenir l'axe de chape avec un
anneau d'arrêt.
3. Fixez la biellette courbée sur le support de porte à l'aide d'un axe de chape. Faire tenir l'axe de chape avec un
anneau d'arrêt.
4. Rapprocher les biellettes. Trouver deux paires de trous qui s'alignent et joindre les sections. Sélectionner les
trous aussi éloignés que possible de manière à accroître la rigidité de la biellette et fixer à l'aide de boulons,
d'écrous et de rondelles de blocage.
5. Tirer la poignée de déverrouillage de secours vers l'ouvre-porte de garage de façon à ce que la biellette de
dégagement du chariot soit à l'horizontale. Le chariot se réenclenchera automatiquement lorsque l'ouvre-porte
de garage fonctionnera.
REMARQUE : Si les trous de la biellette de porte courbée et de la biellette de porte droite ne s'alignent pas, inverser la
biellette droite, sélectionner deux trous (aussi éloignés que possible) et fixer à l'aide de boulons, d'écrous et de
rondelles de blocage. Si la biellette de porte droite pend trop bas, couper 6 po (15 cm) de l'extrémité solide.
Boulon hexagonal de 5/16
de po-18 x 7/8 de po
Écrou de 5/16
de po-18
Rondelle-frein de
5/16 de po
-18
Anneau
d'arrê
t
FIXATIONS
Axe de chape de 5/16 de po
x 1 po
Axe de chape de 5/16 de po x
1-1/4 de po
Anneau
d’arrêt
Écrou
5/16 de po-18
Rondelle-frein
de 5/16 de po-18
Axe de chape 5/16
de po x 1-1/4 de po
Boulon hexagonal
5/16 de po-18 x 7/8 de po
Axe de chape
5/16 de po x 1 po
BON MAUVAIS
Biellette
droite
Biellette
courbée
Biellette
courbée
Biellette
droite
(Rainure
faisant face
a l’oppose)
