Chamberlain HD210C - Page 64

19
Installation
9e Fixation de la biellette de la porte au chariot (suite)

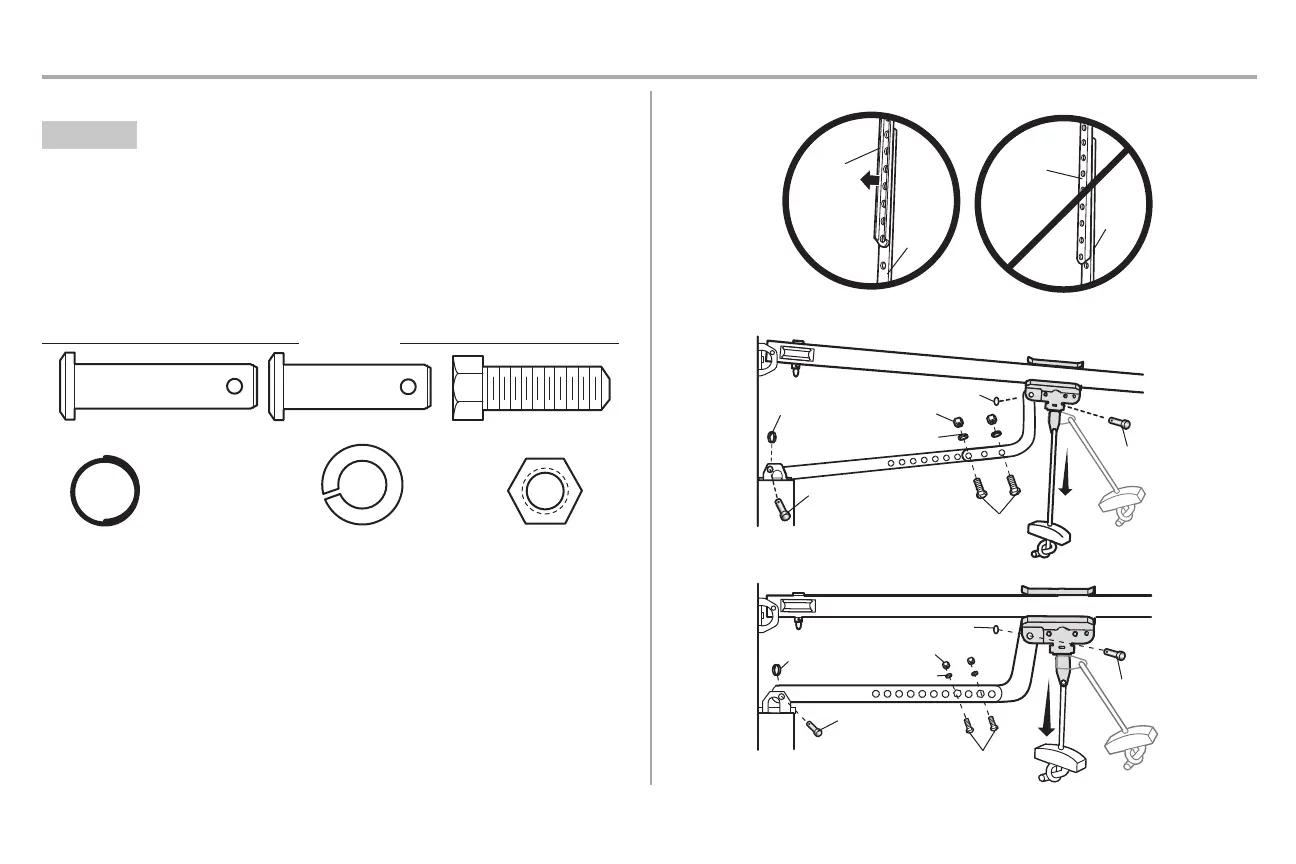

OPTION B PORTE RIGIDES
IMPORTANT: la rainure de la biellette de porte droite DOIT pointer loin de la biellette de porte courbée.
1. Fermez la porte. Débrancher le chariot en tirant la poignée de déverrouillage de secours.
2. Fixer ensemble la biellette droite et la biellette courbée sur la plus grande longueur possible (avec un
chevauchement de 2 ou 3trous) à l'aide de boulons, d'écrous et de rondelles de blocage.
3. Fixer la biellette droite sur le support de porte à l'aide d'un axe de chape. Faire tenir l'axe de chape avec un
anneau d'arrêt.
4. Fixer la biellette courbée sur le support de porte à l'aide d'un axe de chape. Faire tenir l'axe de chape avec un
anneau d'arrêt.
5. Tirer la poignée de déverrouillage de secours vers l'ouvre-porte de garage de façon à ce que la biellette de
dégagement du chariot soit à l'horizontale.
Boulon hexagonal de 5/16
de po-18 x 7/8 de po
Écrou de 5/16
de po-18
Rondelle-frein de
5/16 de po
-18
Anneau
d'arrê
t
FIXATIONS
Axe de chape de 5/16 de po
x 1 po
Axe de chape de 5/16 de po x
1-1/4 de po
Porte Rigide Sans Guides
Porte Rigide Avec Guides
Anneau
d’arrêt
Anneau d’arrêt
Écrou 5/16 de po-18
Écrou 5/16 de po-18
Anneau
d’arrêt
Anneau d’arrêt
Rondelle-frein
de 5/16 de po -18
Rondelle-frein
de 5/16 de po -18
Axe de chape 5/16
de po x 1-1/4 de po
Axe de chape 5/16
de po x 1-1/4 de po
Boulon hexagonal 5/16
de po-18 x 7/8 de po
Boulon hexagonal 5/16
de po-18 x 7/8 de po
Axe de chape
5/16 de po x 1 po
Axe de chape
5/16 de po x 1 po
BON
MAUVAIS
Biellette
droite
Biellette
courbée
Biellette
courbée
Biellette
droite
(Rainure
faisant face
a l’oppose)
