21
Installation

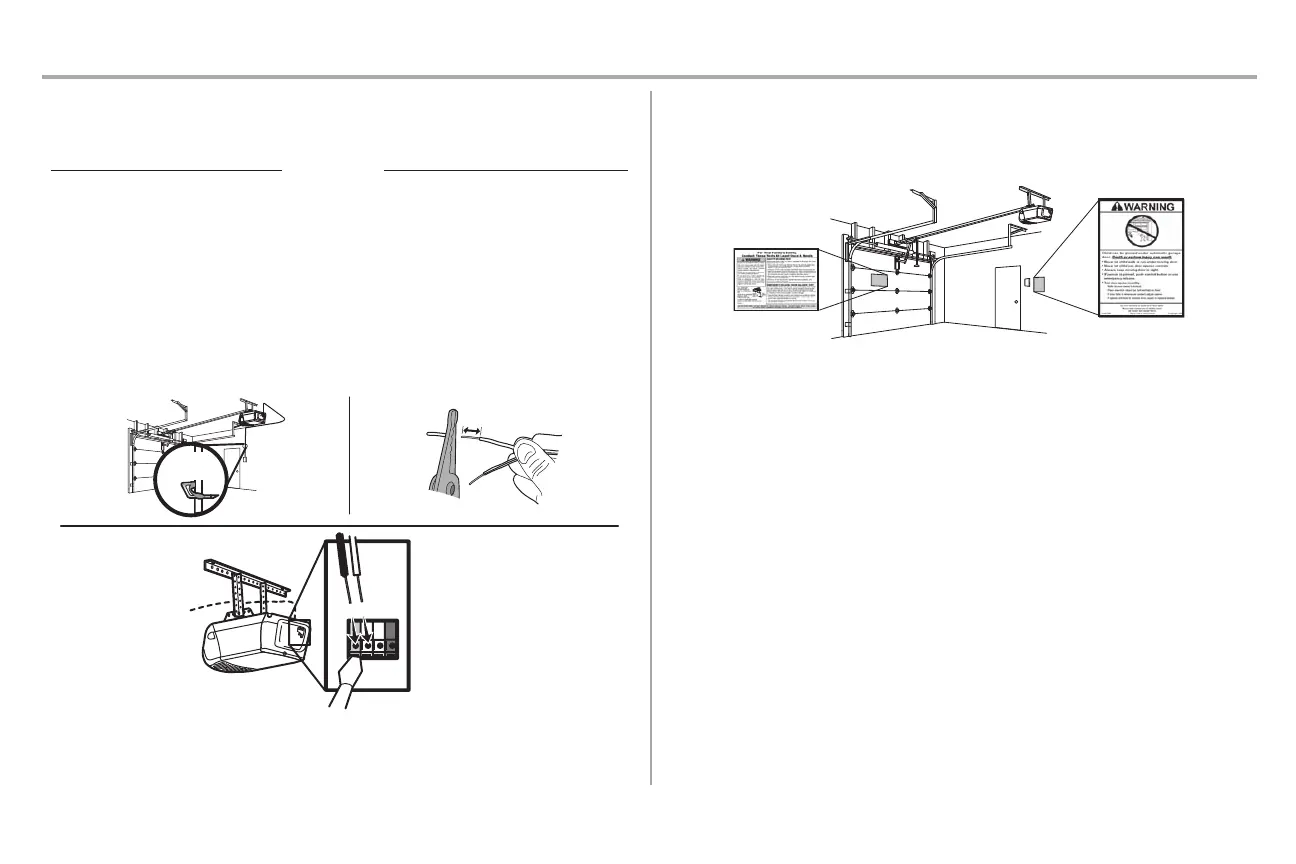

11e Raccordement des fils de la commande de porte à l'ouvre-
porte de garage
Agrafes isolées
(Non illustrés)
FIX
ATIONS
1. Acheminer les fils blanc et rouge/blanc de la commande de porte vers l’ouvre-porte de garage. Fixer le fil au
mur et au plafond avec l'agrafe (cette directive ne s'applique pas à la boîte simple ou aux installations
précâblées). Ne pas percer le fil avec une agrafe, car cela créerait un court-circuit ou un circuit ouvert.
2. Enlever 7/16 po (11mm) d'isolation à l'extrémité du fil, près de l'ouvre-porte de garage.
3. Relier le fil aux bornes rouge et blanche de l'ouvre-porte de garage. Si votre garage est precâble assurez-
vous que vous utilisez les mêmes fils qui sont connectes a la commande de porte. Pour insérer les fils ou les
libérer de la borne, appuyer sur la languette avec la pointe du tournevis.
ROUGE
BLANC
BLANC
GRIS
2
3
1
11 mm (7/16 po)
Agrafe
isolée
12e Fixation des étiquettes d'avertissement
1. Fixer l'étiquette d'avertissement sur le mur, près de la commande de porte, avec des punaises ou des agrafes.
2. Placer l'étiquette concernant l'essai d'inversion de sécurité/ouverture manuelle bien en vue sur le côté intérieur
de la porte de garage.
