22
Installation

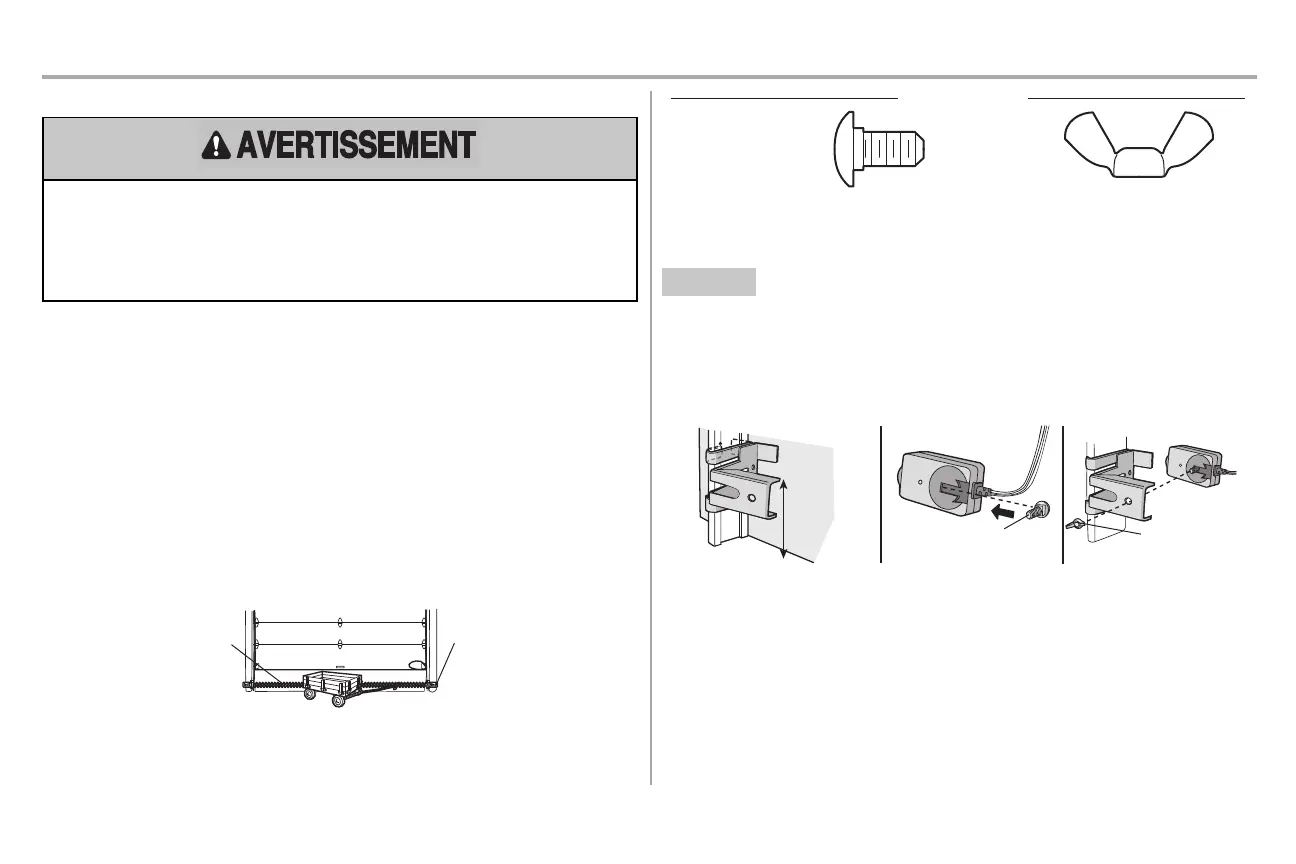

13e Installation du dispositif System Protector
®
S'assurer que l'ouvre-porte de garage est hors tension AVANT de poser le capteur d'inversion de sécurité.
Pour prévenir des BLESSURES GRAVES ou LA MORT par suite d'une porte de garage qui se ferme :
l Raccorder et aligner correctement le capteur d'inversion de sécurité. Ce dispositif de sécurité requis NE DOIT
PAS être désactivé.
l Poser le capteur d'inversion de sécurité de manière à ce que le faisceau NE SOIT PAS À UNE HAUTEUR de
plus de 6po (15cm) au-dessus du plancher du garage.
RENSEIGNEMENTS IMPORTANTS AU SUJET DU CAPTEUR D'INVERSION DE SÉCURITÉ
Le détecteur inverseur de sécurité doit être connecté et aligné correctement avant que l'ouvre-porte de
garage n'entame le mouvement de fermeture
Le capteur de transmission (doté d'un témoin DEL ambré) transmet un faisceau de lumière invisible au capteur de
réception (muni d'un témoin DEL vert). Si un obstacle brise le faisceau de lumière pendant que la porte se ferme, la
porte s'arrêtera et remontera jusqu'à la position entièrement ouverte et l'éclairage de l'ouvre-porte clignotera 10 fois.
REMARQUE : Pour une efficacité énergétique, l'ouvre-porte de garage se met en mode de veille lorsque la porte est
complètement fermée. Le mode de veille ferme l'ouvre-porte de garage jusqu'à ce qu'il soit activé. Le mode veille est
séquencé à l'ampoule d'éclairage de l'ouvre-porte de garage; lorsque l'ampoule s'éteint, le témoin DEL du capteur
s'éteint et chaque fois que l'éclairage de l'ouvre-porte de garage s'allume, le témoin DEL du capteur s'allume. L'ouvre-
porte de garage ne se mettra en mode veille que lorsqu'il a achevé cinq cycles de mise sous tension.
Lors de l'installation des capteurs d'inversion de sécurité, vérifier les points suivants:
l Les capteurs sont installés à l'intérieur du garage, un de chaque côté de la porte.
l Les capteurs sont face à face avec les lentilles alignées et la lentille du détecteur de réception ne reçoit pas de
lumière directe du soleil.
l Les capteurs sont pas plus de 6po (15cm) au-dessus du plancher et le faisceau lumineux est dégagé.
Zone de protection du
faisceau lumineux invisi
ble
Détecteur inverseur de
sécurité 6 po (15 cm)
max au-dessus du sol
Faisant face à la porte depuis l'intérieur du garage.
Boulon à tête bombée
et collet carré de
1/4 de po-20 x 1/2 de po
FIXATIONS
Écrou à ore
illes
1/4 de po-20
Les capteurs d'inversion de sécurité peuvent être fixés au guide de porte, au mur ou au sol. Les capteurs ne doivent pas
être installés à plus de 6po (15cm) au-dessus du sol. Si votre guide de porte ne supporte pas solidement le support de
capteur, une pose murale est recommandée. Choisir l'une des installations suivantes.
OPTION A POSE AUX GUIDES DE LA PORTE DE GARAGE
1. Faire glisser les biellettes courbées du support de capteur sur le pourtour du guide de la porte. Enclencher en
place afin que le support de capteur soit abuté contre le guide.
2. Faire glisser le boulon à tête bombée dans la fente de chaque capteur.
3. Insérer le boulon dans le trou du support de capteur et le fixer avec l'écrou à oreilles. Les lentilles des deux
capteurs doivent pointer l'une vers l'autre. S'assurer que la lentille n'est pas obstruée par le support de capteur.
Ne sont pas
à plus de
6 po (15 cm)
1
2
3
Boulon à tête
bombée et collet carré de
1/4 de po-20 x 1/2 de po
Écrou à oreilles
1/4 de po-20
