MONTAGE - 4
e
OPÉRATION
Pose de la chaîne et du câble et
fixation du carter du pignon

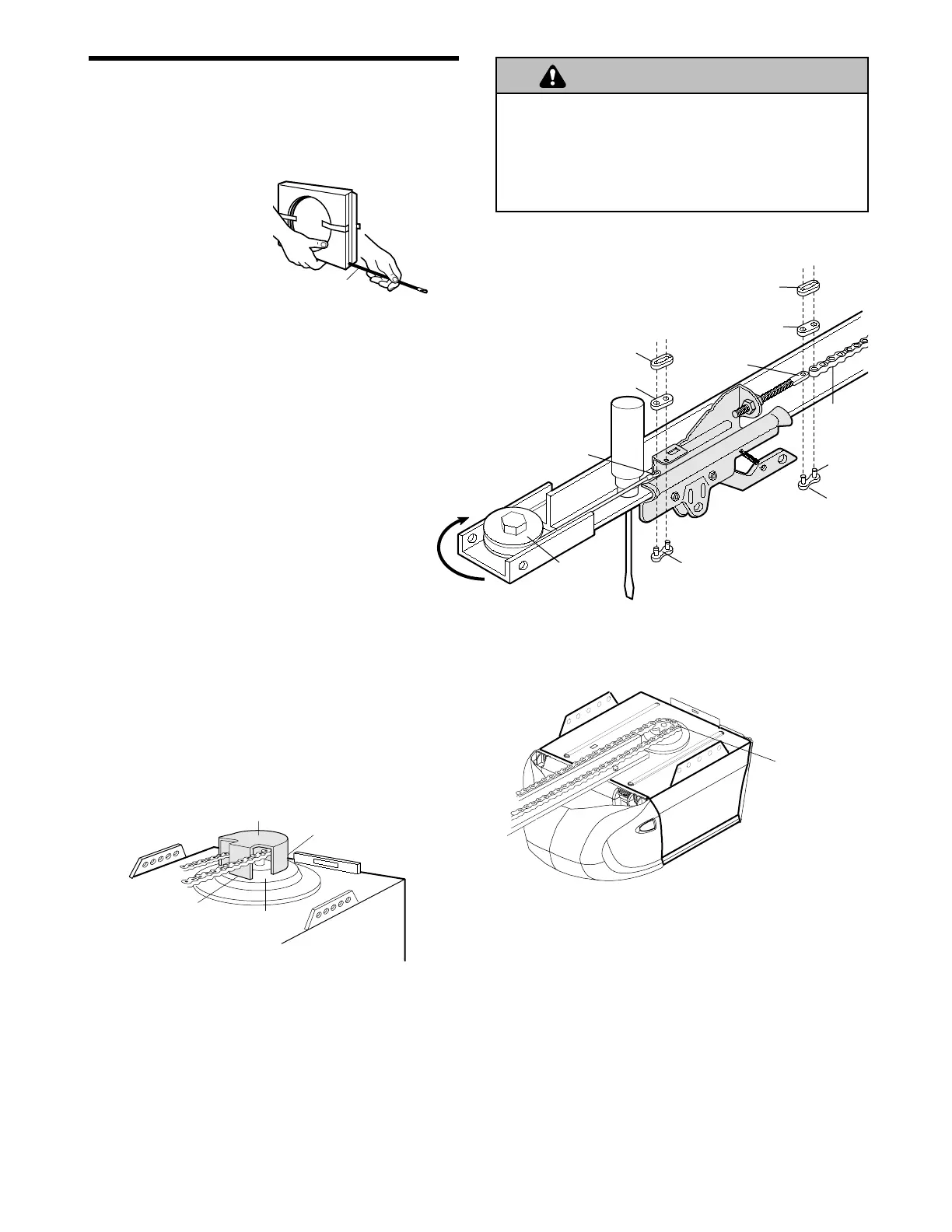

POSE DE LA CHAINE ET DU CABLE
1. Tirer la boucle du câble et
l'accrocher sur le chariot
avec un des maillons de
raccord que l'on trouvera
dans le sachet des
fixations. (Voir Figure 1)
• Pousser les axes de la
plaque du maillon de
raccord dans la boucle du
câble et dans le trou qui se trouve à l'avant du
chariot.
• Pousser le chapeau du raccord principal par-
dessus les chevilles et au-delà des encoches.
• Glisser l'agrafe à ressort sur la plaque extérieure
et dans les encoches jusqu'à ce que les deux
axes soient bien verrouillés en place.
2. Le chariot étant en butée contre le tournevis,
enrouler le câble autour de la poulie.
3. Continuer le long du rail et autour du pignon du
moteur (Figure 2). Les dents du pignon doivent
engager la chaîne. Amener le câble et la chaîne
vers l'avant jusqu'à la tige filetée
4. Utiliser le deuxième maillon de raccord pour
raccorder la chaîne à la partie plate de la tige
filetée du chariot. (Figure 1). S'assurer que la
chaîne n'est pas vrillée.
5. Enlever le tournevis.
FIXATION DU COUVERCLE DE PIGNON
Insérer la languette arrière dans la fente située à l’arrière
de la plaque de montage. Presser légèrement le couvercle
et insérer la languette avant. (Figure 3)
10
s'emmêlent pas.
Pour éviter d’éventuelles BLESSURES GRAVES aux doigts par
suite du mouvement de l’ouvre-porte :
• TOUJOURS garder la main à l’écart du pignon en faisant
fonctionner l’ouvre-porte.
• Fixer solidement le carter du pignon avant de faire
fonctionner.
