Chamberlain Power Drive Security+ PD210C - Pièces de Rechange; Pièces de Réparation Pages 37-38; Pièces Dassemblage des Rails; Pièces pour la Pose

37
7
U
P
C
E
I
L
I
N
G
M
O
U
N
T
O
N
L
Y
9
10
11
NOTICE
5
6
8
4
12
13
3
2
1
L
O
C
K
L
IG
H
T
1
3
3
6
7
4
5
5
RAIL GREASE
NO. 83A11-2
8
2

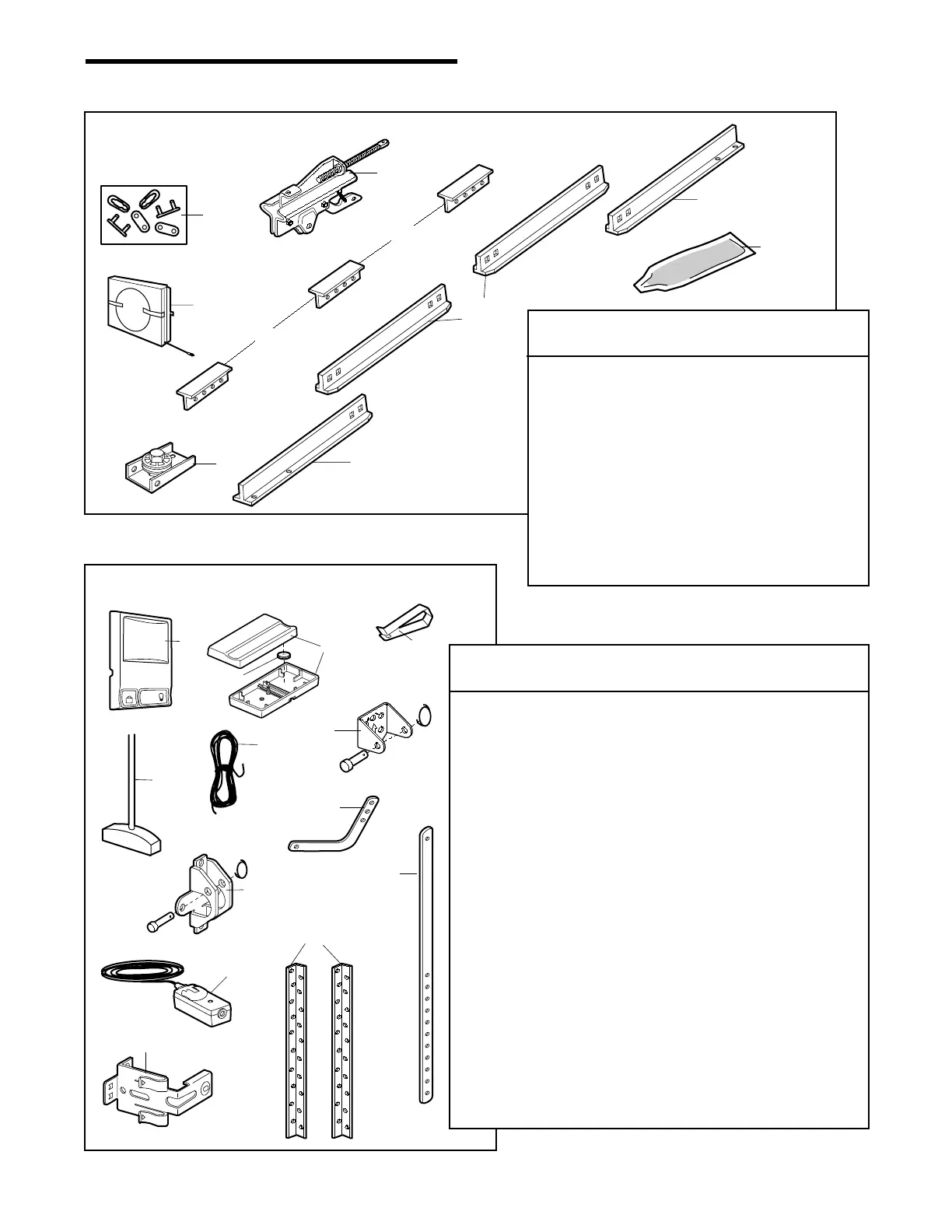

Pièces pour la pose
PIÈCES DE RECHANGE
Pièces d’assemblage
des rails
N°DE
RÉF. PIÈCE DÉSIGNATION
1 4A1008 Maillon de raccord
2 41A3489 Chariot complet
3 183B112 Support (chacune)
4 183B111 Rail - section centrale (chacune)
5 183B113 Rail - sections d’extrémité (chacune)
6 41A3473 Chaîne et câble dans un carton
distributeur
7 41B2616 Support de la poulie du câble
8 83A11-2 Graisse à rail
NON ILLUSTRÉS
41A2848 Sachet des fixations des rails
(se reporter à la page 7).
N°DE
RÉF. PIÈCE DÉSIGNATION
1 41A5273-14 Panneau commande de porte à trois
boutons
2 41A5056-17 Télécommande à un bouton seulement
3 10A20 Pile au lithium 3V2032
4 29B137 Agrafe de pare-soleil de la télécommande
5 41A2828 Poignée et corde d’urgence
6 217A238 Fil de sonnerie blanc et blanc/rouge à
2 conducteurs
7 41A4353 Support de linteau avec axe de chape et
fixation
8 41A5047 Support de porte avec axe de chape et
fixation
9 178B35 Biellette courbée
10 178B34 Biellette droite
11 12B350 Support de suspension
12 41A5034 Nécessaire de capteur de sécurité (cellules
de réception et de transmission) avec fil de
sonnerie à deux conducteurs de 3 pi
13 41A5266-1 Supports de détecteurs inverseurs de
sécurité (2)
NON ILLUSTRÉS
41A3475-17 Sachet des fixations de pose
(se reporter à la page 7).
114A2525 Manuel d’instructions
