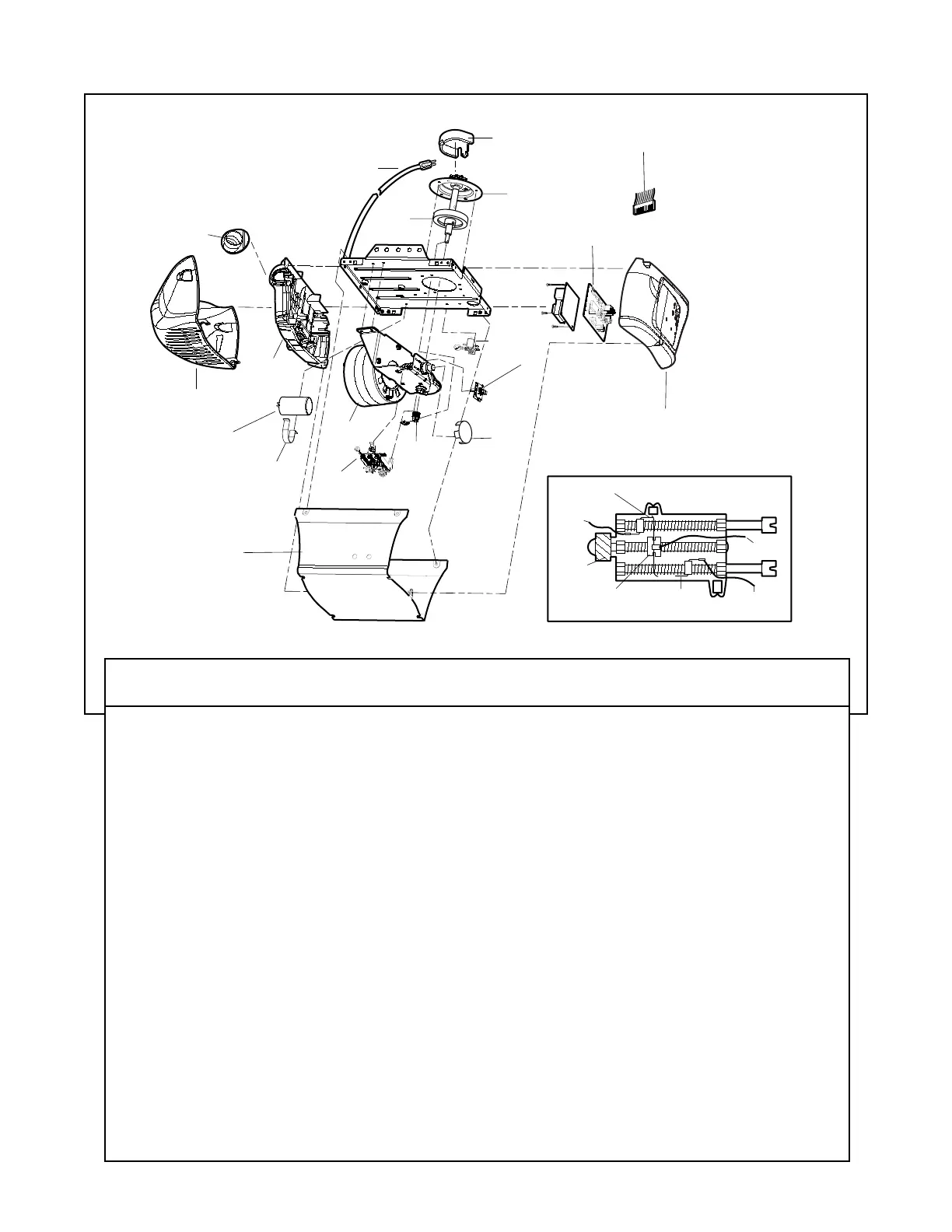

N°DE
RÉF. PIÈCE DÉSIGNATION
1 31D380 Carter du pignon
2 41C4220A Pignon et engrenage
Comprend:
Rondelle-frein
Rondelle de butée
Jonc d’arrêt
Plaque de butée
Goupille cylindrique (2)
Pignon menant et vis sans fin
Pignon hélicoïdal avec
flasque et graisse
3 41A2817 Vis sans fin/pignon menant
avec graisse
Goupille cylindrique (2)
4 41B4245 Cordon électrique
5 41D181 Panneau d’extrémité avec
toutes les étiquettes
6 4A1344 Douille d'ampoule
7 108D68 Diffuseur
8 30B363 Condensateur - 1/2HP
9 12A373 Support de condensateur
10 41A3150 Bornier avec vis
11 41D3058 Moteur de rechange universel
et support, Comprend:
Moteur, vis sans fin, support,
roulement, capteur de régime
N°DE
RÉF. PIÈCE DÉSIGNATION
12 41A5525-5 Couvercle
13 41A2818 Entraînement et dispositif de
retenue d’interrupteur de fin de
course
14 41D3452 Interrupteur de fin de course
15 41A2822-1 Coupelle d’interrupteur
16 41C4398A Capteur de régime
17 41A5483-1 Plaque logique du récepteur
(Security Plus)
Comprend:
Plaque logique
Panneau d'extrémité
avec toutes
les étiquettes
18 41C5497 Harnais de fils haute tension
41C5498 Harnais de fils basse tension
19 41A5484-1 Panneau d'extrémité avec
toutes les étiquettes
NON ILLUSTRÉ
41A2826 Roulement d’arbre
41A2825 Sachet des fixations du
châssis (comprend les vis non
montrées dans l’illustration
ci-dessus).
