Identifier le profil de la porte
Pour identifier le numéro du profil de la porte, mesurez le diamètre
complet du tambour en vous basant sur les images ci-dessous.
REMARQUE: Cette étape est importante
pour assurer le bon fonctionnement de
l’appareil.
Pour visionner une démonstration vidéo de
l’identification et du réglage du profil de la
porte, scannez le code QR.
1

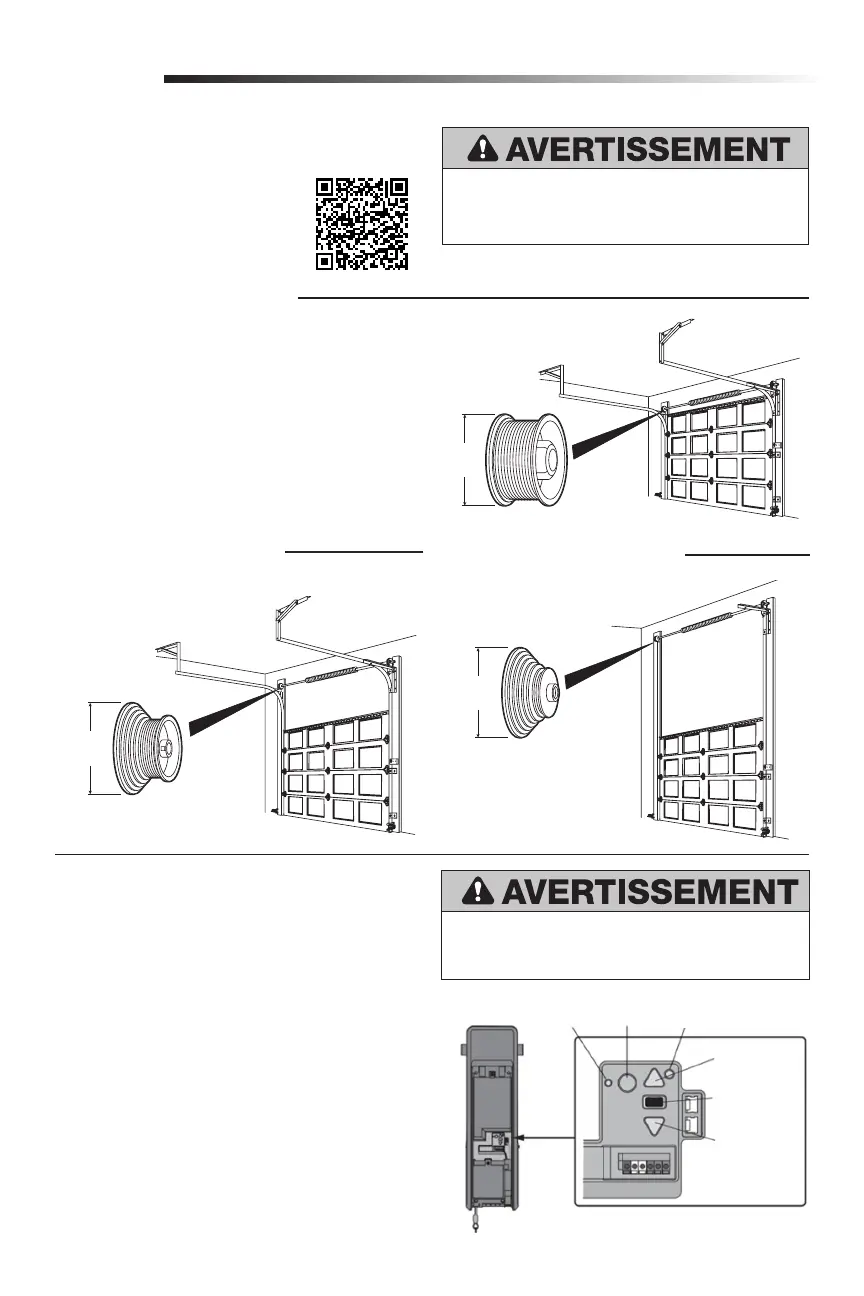

Porte sectionnelle à levée standard
• Profil de porte 1 = Porte dont le poids est de standard à lourd*, avec un tambour de 4po (recommandé).
• Profil de porte 2 = Porte dont le poids est léger, avec un tambour de 4po.
• Profil de porte 3 = Porte dont le poids est lourd*, avec un tambour de 6po.
• Profil de porte 4 = Porte dont le poids est léger, avec un tambour de 6po.
*REMARQUE: La taille des tambours peut varier d’un fabricant à l’autre.
Portes sectionnelles à levée standard:
•Tambours inférieurs ou égaux à 5po, utilisez un tambour de 4po.
•Tambours de plus de 5po, utilisez un tambour de 6po.
Si vous n’êtes pas sûr du poids de la porte, choisissez :
Profil de porte 1 pour un tambour de 4po.
Profil de porte 3 pour un tambour de 6po.
Porte sectionnelle à grande levée
• Profil de porte 5 = Tambour conique avec des rails plus hauts
pour plus d’élévation
Porte sectionnelle à levée verticale
• Profil de porte 5 = Tambour conique avec rails s’élevant
verticalement au-dessus de l’ouverture.
Réglage
Pour éviter tout risque de BLESSURE GRAVE voire
MORTELLE, suivez les instructions afin de sélectionner et de
régler le profil de la porte de manière à ce qu’elle fonctionne
correctement et en toute sécurité.
Diamètre
de 4-6 po
Diamètre
de 8 po
Diamètre
de 8 po
Diamètre
de 4-6 po
Diamètre
de 8 po
Diamètre
de 8 po
Diamètre
de 4-6 po
Diamètre
de 8 po
Diamètre
de 8 po
DEL
d’apprentissage
Bouton jaune
DEL de la batterie
Bouton noir
Bouton vers
le HAUT
Bouton vers
le BAS
1. Pour entrer dans le mode Identifier le profil de la porte,
appuyez sur le bouton noir et maintenez-le enfoncé pendant
une seconde. Les boutons vers le HAUT et le BAS prennent
une couleur unie.
2. Pour définir le Profil de la porte, appuyez sur les boutons
vers le HAUT et le BAS. La touche DEL d’apprentissage
clignote et émet des bips lorsque vous modifiez le réglage.
3. Le nombre de clignotements de la touche d’apprentissage
à DEL indique le profil sélectionné. Il n’y a pas de profil de
porte prédéfini.
4. Appuyez et relâchez le bouton noir pour configurer le profil
de la porte. Ce processus est maintenant terminé. Passez au
mode d’apprentissage du déplacement.
QUITTER LE MODE DE RÉGLAGE DU NUMÉRO DE
PROFIL DE LA PORTE
Si aucune sélection n’est effectuée dans les 4,5 minutes, le mode
de sélection du profil de la porte est annulé, ce qui est indiqué par
un long bip.
Identifier le profil de la porte
2
Pour éviter des blessures graves voire mortelles,
reprogrammez les limites après toute modification du profil
de la porte.
