12

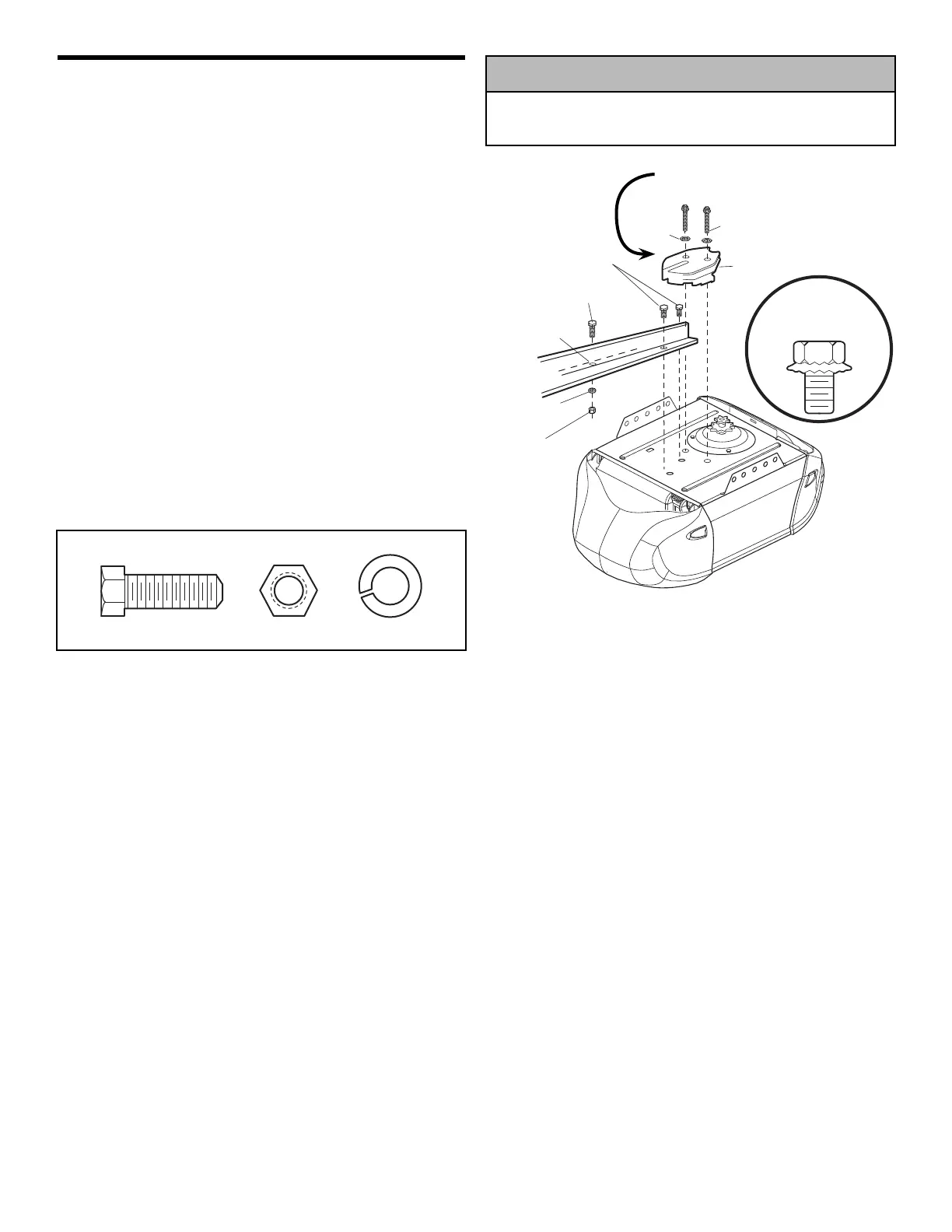

ENSAMBLADO PASO 3
Fijar riel al abre-puertas de garaje
• Colocar el abre-puertas de garaje material de empaque para
proteger la cubierta. Por conveniencia, colocar un soporte
abajo de la ménsula.
• Quitar los dos pernos con arandela 5/16"-18x1/2" montados
en la parte superior del motor.
• Alinear los orificios de la sección posterior del riel T con los
orificios del cabezal del abre-puertas.
• Fijar el riel con los dos (2) pernos previamente colocados y
ajustados firmemente. ¡Sólo se debe utilizar estos pernos!
Cualquier otro perno le causarán serios daños al
abre-puertas.
• Insertar el perno hexagonal 5/16"-18x7/8" en el orificio de la
cubierta protectora en el riel T tal como se muestra. Apretar
fuertemente con una arandela 5/16" y una tuerca de 5/16".
NOTA: Este perno evita que el carro se desplace demasiado.
Mantener una distancia de un mínimo de 25 mm entre el carro y
este perno al ajustar los límites de carrera (ver página 29).
Modelo 1225EM únicamente: Fijar el extendedor de la cadena
con tornillos hexagonales #8x1" y arandelas de la manera
mostrada.
USAR UNICAMENTE
ESTE TIPO Y
TAMAÑO DE PERNO
Riel
sección posterior
Orificio del tornillo
de protección de
la cubierta
Tuerca
5/16"-18
Arandela
5/16"
Perno con arandela
5/16"-18x1/2"
Perno hexagonal
5/16"-18x7/8"
Extendedor de
la cadena
#8x1" Tornillo
hexagonal
Arandelas
Tuerca
5/16"-18
Arandela
5/16"
Perno hexagonal
5/16"-18x7/8"
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Para evitar daños serios al abre-puertas, SÓLO utilizar pernos o
sujetadoras montados en la parte superior del motor.
PRECAUCIÓNPRECAUCIÓN
ADVERTENCIA
ADVERTENCIAADVERTENCIA
ADVERTENCIA
Modelo 1225EM SOLAMENTE
