ESTAS PIEZAS SE MUESTRAN
EN SU TAMAÑO REAL
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL

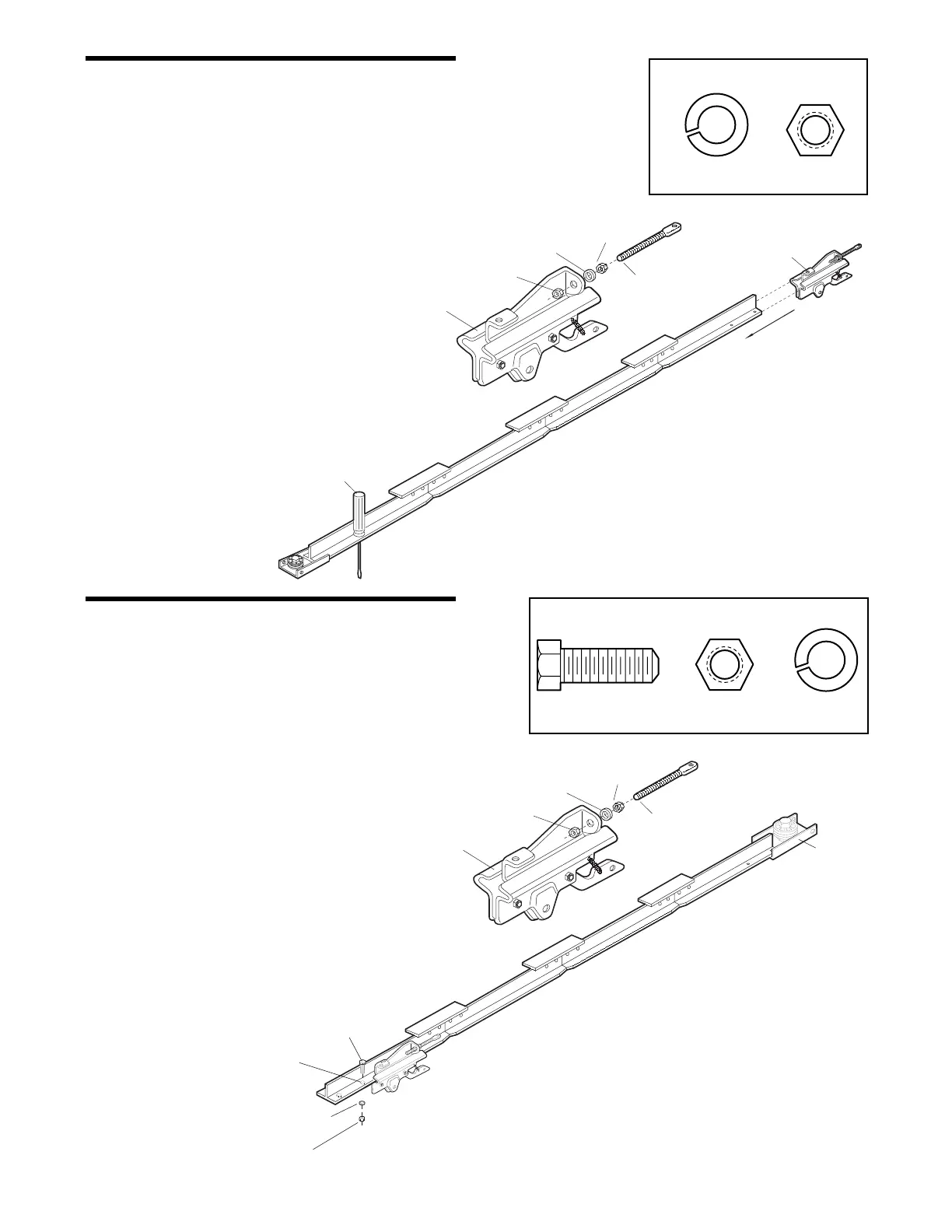

ENSAMBLADO PASO 2
Solamente para puertas seccionales y de
una sola pieza con rieles
Instalar el carro sobre el riel en "T"
• Unir la espiga roscada con el carro con arandela y
tornillo como se muestra.
• Como un tope temporal, inserte un destornillador dentro
del orificio ubicado en la parte frontal del riel "T".
• Deslizar el carro ensamblado a lo largo del riel hasta
topar con el destornillador.
NOTA: Si el carro golpea contra alguna tuerca en el
riel "T", esto significa que tanto los pernos como las
tuercas fueron colocados desde el lado opuesto y
deben ser colocados en su posición correcta.
Revisar Paso 1.
ENSAMBLADO PASO 3
Sólamente para puertas corredizas y
batientes
Instalar el carro sobre el riel en "T"
• Unir la espiga roscada con el carro con arandela y
tornillo como se muestra.
• Inserte un perno hexagonal en el orificio ubicado en el
extremo frontal del riel T.
• Deslice la parte del carro a lo largo del riel hasta que se
apoye contra el perno hexagonal (paro del carro).
NOTA: Si el carro se golpea contra alguna tuerca en el
riel "T", flecha y/o guía y tuerca donde se unen por
el lado opuesto y deben ser puestas nuevamente en
su posición correcta. Revisar Paso 1.
