Para evitar la posibilidad de una LESIÓN GRAVE O INCLUSO LA
MUERTE por electrocución:
• ANTES de instalar el control de la puerta, asegúrese de que la
energía eléctrica no esté conectada.
• Conecte el control SÓLO a cables de bajo voltaje de 24 VOLTIOS.
Para evitar la posibilidad de una LESIÓN GRAVE O INCLUSO LA
MUERTE cuando la puerta del garaje se esté cerrando:
• Instale el control de la puerta de manera que quede a la vista
desde la puerta del garaje, fuera del alcance de los niños a una
altura mínima de 1.5 m y lejos de las partes móviles de la
puerta.
• NUNCA permita que los niños hagan funcionar o jueguen con
los botones de control de la puerta ni con los transmisores del
controles remotos.
• Haga funcionar la puerta SÓLO si lo puede ver claramente, si
la puerta está debidamente ajustada, y si no hay ninguna
obstrucción en su recorrido.
• SIEMPRE tenga a la vista la puerta del garaje hasta que esté
completamente cerrada. NUNCA permita que alguien se
atraviese en el recorrido de la puerta del garaje cuando se está
cerrando.

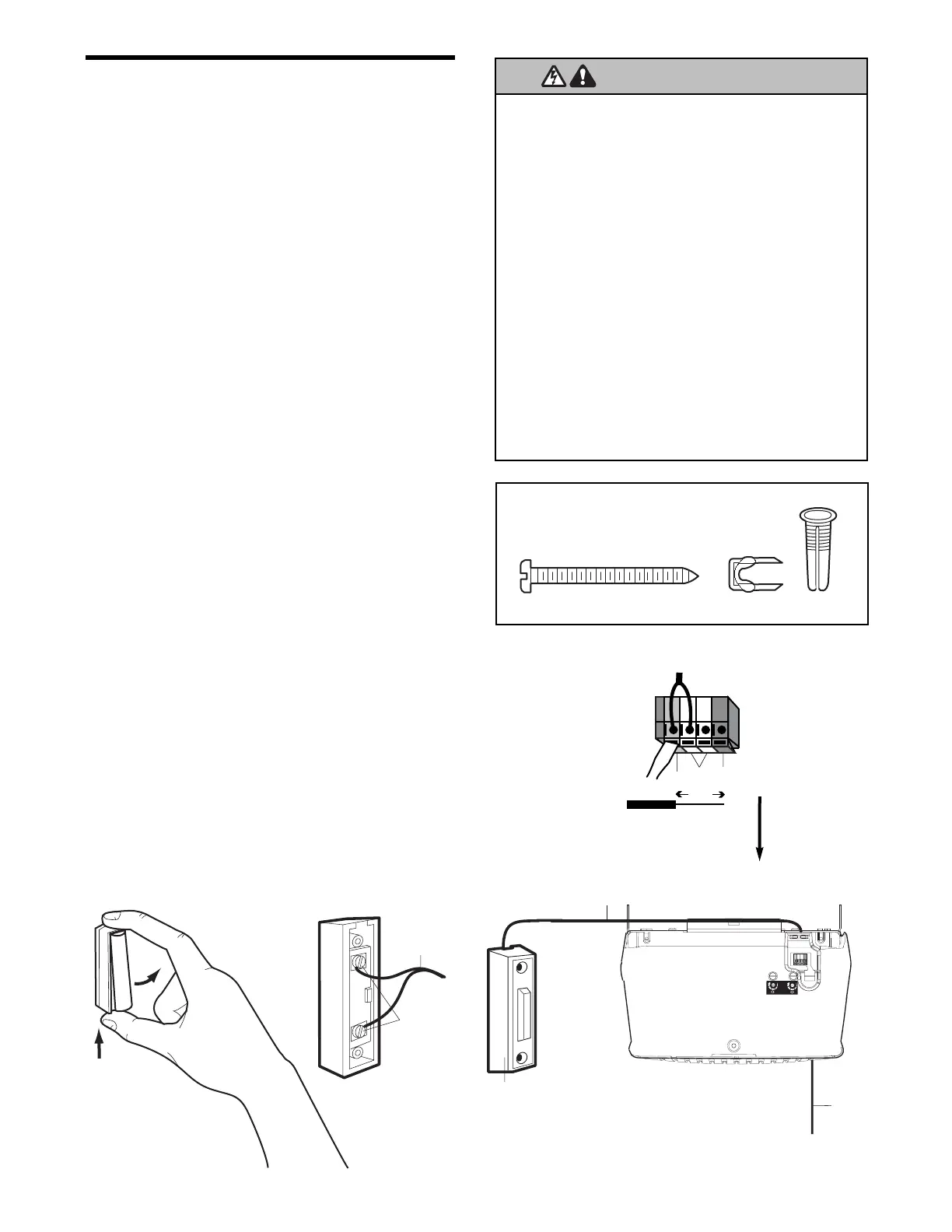

INSTALACIÓN PASO 6
Instalar el Control de la Puerta
Ubique el control de la puerta de manera que quede a la
vista desde la puerta y a una altura mínima de 1.5 m
donde los niños pequeños no lo puedan alcanzar y lejos
de las partes móviles de la puerta y de la pernería.
1. Pele 11 mm del extremo del cable de campana y
conéctelo a los terminales de tornillo correspondientes
al color del cable en la parte posterior de la puerta de la
unidad de control; blanco a 2 y blanco y rojo a 1.
2. Extraiga la cubierta del Control de Puerta Iluminada.
Sujetar el botón iluminado del control de la puerta
sólidamente mediante tornillos 6ABx1-1/2". Si la
instalación se hace en pared de yeso, taladrar tornillos
de 5/32" y utilizar los taquetes proporcionados.
3. Corra el cable de campana al motor a lo largo de la
pared yel techo, use grapas con aislamiento en various
puntos a lo largo del cable para sujetarlo. Tenga
cuidado de no perforar el cable al engraparlo, creando
así un corto circuito o un circuito abierto.
4. Terminales de conexión rápida del receptor y la antena
se encuentran en el tablero posterior del motor.
Colocar el cable de la antena como se muestra.
5. Retire más o menos 11 mm del aislamiento en un
extremo del cable de campana. Conecte el cable a los
terminales de conexión rápida de acuerdo a su color,
como sigue: el blanco al blanco y el blanco y rojo al rojo
NOTA: Al conectar controles múltiples de la puerta al abre-
puertas, tuerza juntos los cables del mismo color.Inserte
los cables en los orificios de conexión rápida: blanco a
blanco y rojo/blanco a rojo.
6. Use tachuelas o grapas para sujetar permanentemente
la calcomanía de advertencia sobre el riesgo de quedar
atrapado; esta calcomanía debe estar en la pared y
cerca del control de la puerta.
INSTRUCCIONES DEL ALAMBRADO PARA LOS
ACCESORIOS
Protector System™: para los tornillos de terminales:
blanco a blanco y negro a gris.
Conexiones del accesorio de cerradura exterior:
Terminales de conexión rápida al abridor: blanco a blanco;
blanco y rojo a rojo.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
