Para evitar posibles LESIONES GRAVES en los dedos causadas
por las partes móviles del abre-puertas de garaje:
• SIEMPRE tenga las manos lejos de la polea mientras esté
funcionando el abre-puertas.
• Ponga la cubierta de la polea ANTES de hacer funcionar
el abre-puertas.

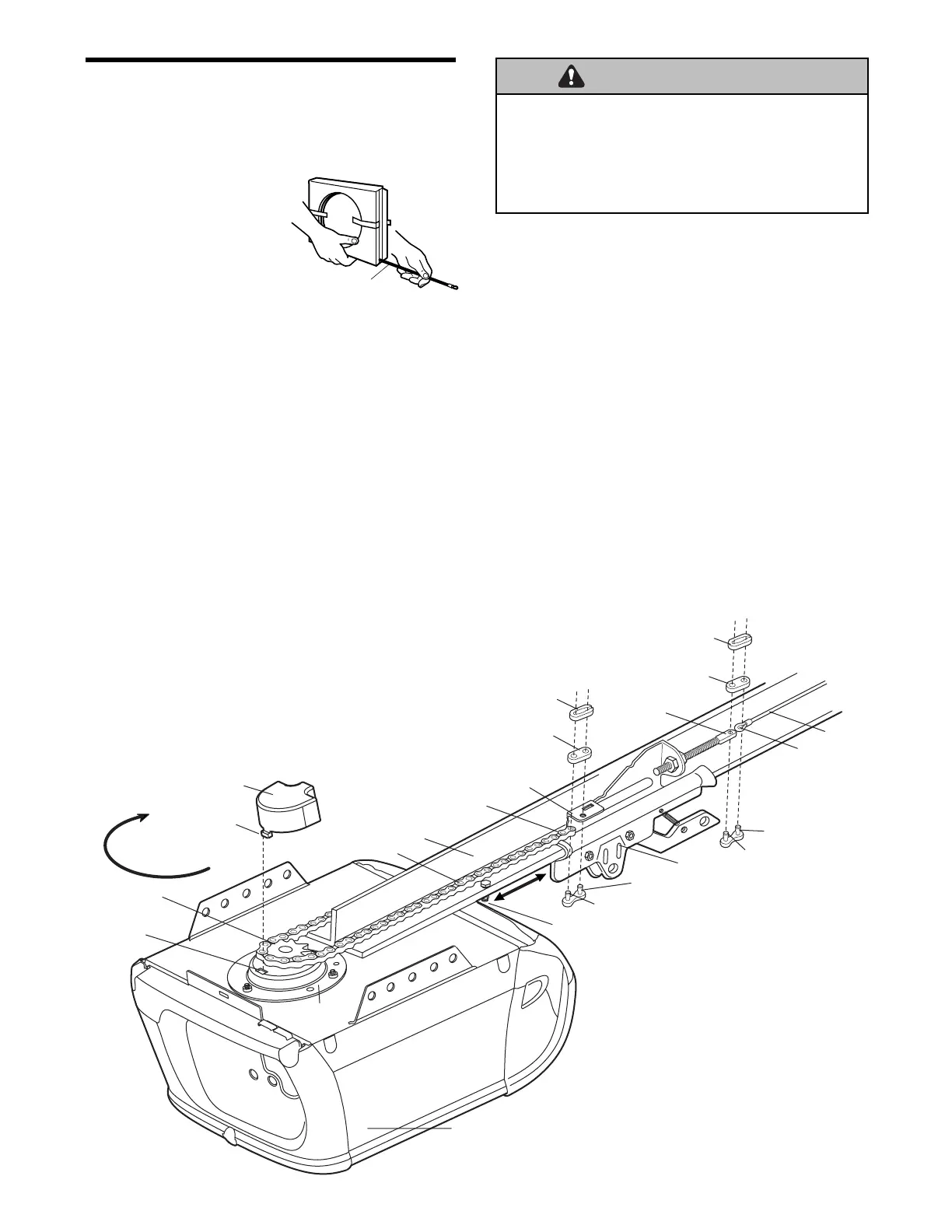

Figura 1
ENSAMBLADO PASO 6
Solamente puertas corredizas y batientes
Instalar la cadena y conectar la
cubierta del portacadena
1. Sacar el cable de la caja y
sujetarlo al carro con un
enlace maestro de la caja de
los accesorios (Figura 1).
• Empujar los pernos de la
barra del enlace maestro a
través del cable y del
orificio en la parte
delantera del carro.
• Empuje la tapa del enlace maestro sobre los pernos y
las ranuras de los pernos.
• Deslice el resorte de clip sobre la tapa y sobre las
ranuras de los pernos hasta que los dos pernos estén
bien colocados y seguros en su lugar.
2. Para evitar que el carro quede atascado contra el abre-
puertas durante su funcionamiento, coloque el carro
5 a 15 cm del orificio de detención como aparece en la
ilustración. Luego alimente la cadena alrededor de la
catarina del abre-puertas (Figura 1). Asegúrese de que
los dientes de la catarina engranen la cadena.
• Continue alrededor de la ménsula de la polea y hasta
el perno roscado del carro.
3. Utilizar el segundo eslabón para conectar la cadena al
extremo plano del perno roscado (Figura 1).
Comprobar y asegurarse que la cadena no esté
torcida.
CUBIERTA DEL PORTACADENA 3112E (SOLAMENTE)
Insertar la lengueta posterior en la ranura en la parte
posterior de la placa de montaje. Oprimir la cubierta
ligeramente e insertar la lengueta delantera.
de la caja.
