Chappee Initia SUPER 2.24 FF - Page 14

14
(L1 + L2) max = 40 m 2.24 FF - 1.24 FF
(L1 + L2) max = 25 m 2.31 FF
A 90° bend reduces the total duct length by 0.5 metre.
A 45° bend reduces the total duct length by 0.25 metre.

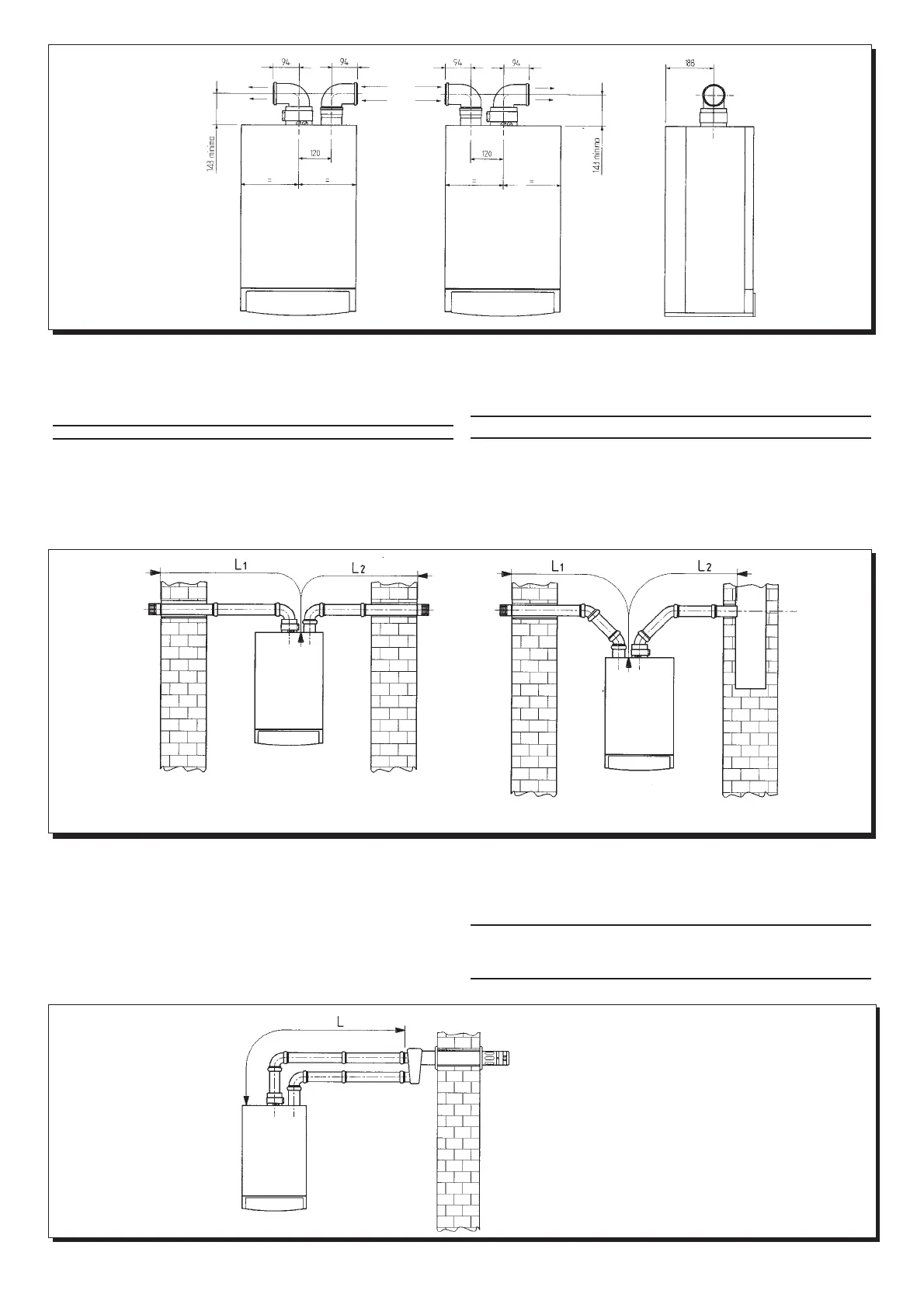

Separated horizontal flue terminals installation options
IMPORTANT: Ensure a minimum downward slope of 1 cm toward the
outside per each metre of duct length
In the event of installation of the condensate collection kit, the angle of
the drain duct must be directed towards the boiler.
Μια καµπύλη 90° µειώνει το συνολικ µήκοσ καπνοδχου κατά 0,5
m.
Μια καµπύλη 45° µειώνει το συνολικ µήκοσ καπνοδχου κατά 0,25
m.
Επιλογές εγκατάστασης ξεχωριστών οριζντιων καπνοδχων
Προσοχή: ∆ιασφαλίστε ελάχιστη κατηφορική κλίση 1 εκ. προσ το
εξωτερικ για κάθε τρέχον µέτρο αγωγού.
Σε περίπτωση τοποθέτησησ συλλέκτη συµπυκνωµάτων, η γωνία του
αγωγού συµπυκνωµάτων πρέπει να έχει διεύθυνση προσ το λέβητα.
L max = 10 m 2.24 FF - 1.24 FF
L max = 8 m 2.31 FF
0209_1003
9912221200
k%
Σηµείωση: Για τουσ τύπουσ C52, τα τελικά αναρρφησησ αέρα για
την καύση και τησ εξδου καυσαερίων δεν πρέπει να τοποθετούνται
σε αντικρινούσ τοίχουσ του κτιρίου.
Το µέγιστο µήκοσ του αγωγού αναρρφησησ είναι 10m. Αν το µήκοσ
τησ καπνοδχου ξεπερνά τα 6 m, ο συλλέκτησ συµπυκνωµάτων
(προαιρετικά) πρέπει να τοποθετηθεί κοντά στο λέβητα.
NB: For C52 types, terminals for combustion air suction and combus-
tion product extraction must never be fitted on opposite walls of the build-
ing.
The maximum length of the suction duct must be 10 metres.
If the flue duct exceeds 6 m, the condensate collection kit (supplied as an
accessory) must be fitted close to the boiler.
143 ελάχιστο
143 ελάχιστο
