7698967.01 (1-01/18) 12
Section INSTALLATEUR (fr)
11.2 ACCESSOIRES NON INCLUS

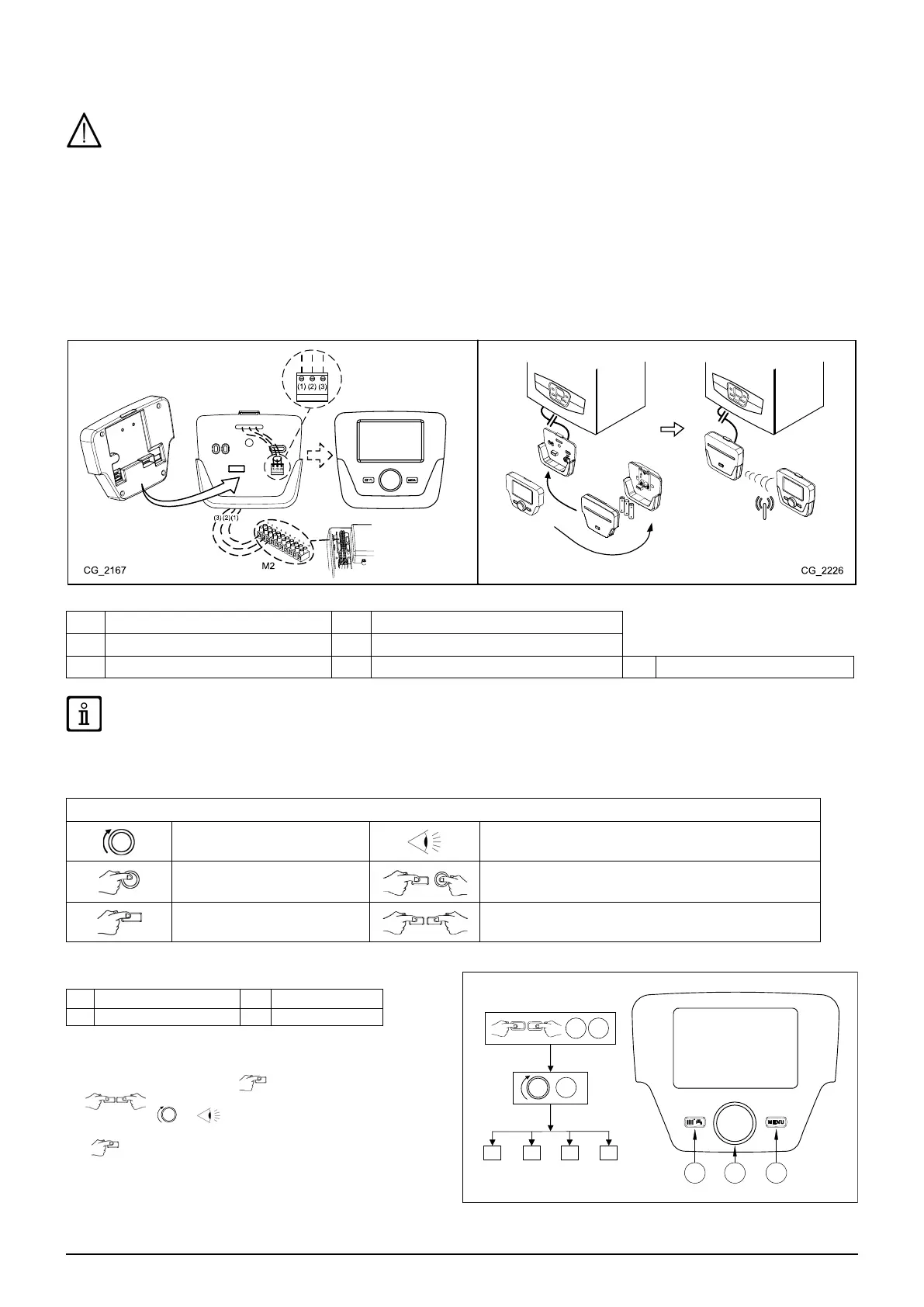

11.2.1 RÉGULATEUR D'AMBIANCE
Le câble (1) en provenance du bornier M2 de chaudière est celui de l'alimentation électrique (12 V) pour le rétroéclairage de
l'afcheur. Le branchement de ce câble n'est pas nécessaire pour le fonctionnement du Régulateur d'Ambiance.
Pour le fonctionnement de la chaudière, avec le Régulateur d'Ambiance xé au mur, il est nécessaire d'acheter l'accessoire A
fourni avec la base A1. Voir également les instructions fournies avec le kit A pour connaître les procédures de montage et d'emploi
correctes. La procédure à exécuter est la suivante :
• Couper l’alimentation électrique à la chaudière.
• Faire passer les trois câbles, provenant du bornier M2 de la chaudière, dans le trou de la base A1 à appliquer au mur.
• Brancher les câbles 1-2-3 du bornier de la chaudière M2 respectivement aux bornes (1)-(2)-(3) du bornier de la base A1.
• Fixer la base A1 au mur avec les chevilles et les vis fournies avec l'accessoire.
• Appliquer le Panneau de Commande A sur la base xée au mur en veillant à ne pas exercer une pression excessive.
• Alimenter électriquement la chaudière, puis s'assurer que le Régulateur d'Ambiance est activé.
A1
A
A - A1
A
A1
A1
A
B
B1
B
B1
A
Panneau de Commande
A1 Base pour Panneau de Commande mural
B Accessoire interface à LED B1 Base pour Accessoire interface à LED
(1) Rétroéclairage de l'afcheur +12V (2) Connexion de masse (3) Alimentation/Signal +12V
En utilisant le Régulateur d'Ambiance, il est possible de régler la programmation horaire pour le chauffage et l'ECS. Voir
pour cela les informations fournies avec l'accessoire.
RÉGLAGE DES PARAMÈTRES AVEC LE RÉGULATEUR D'AMBIANCE
SYMBOLES DU RÉGULATEUR D'AMBIANCE
Tourner le bouton B Visualisation afcheur
Appuyer sur le bouton B Appuyer en même temps sur la touche A et sur le bouton B
Appuyer sur la touche A ou C Appuyer en même temps sur les touches A et C
LÉGENDE MENU FIGURE
1
Utilisateur nal
3
Professionnel
2
Mise en service
4
OEM
La procédure d'accès aux quatre menus permettant de
programmer la chaudière est la suivante :
• depuis le menu principal C.
•
A et C (maintenir appuyé pendant environ 6
secondes) B menu 1-2-3-4 (voir la gure ci-contre
et la légende).
•
C appuyer dessus plusieurs fois pour revenir en
arrière d'un menu à la fois jusqu'au menu principal.
Lorsque le Panneau de Commande est xé au mur il est
nécessaire d'activer la sonde d'ambiance et la modulation de
la température de refoulement, selon la procédure suivante :
