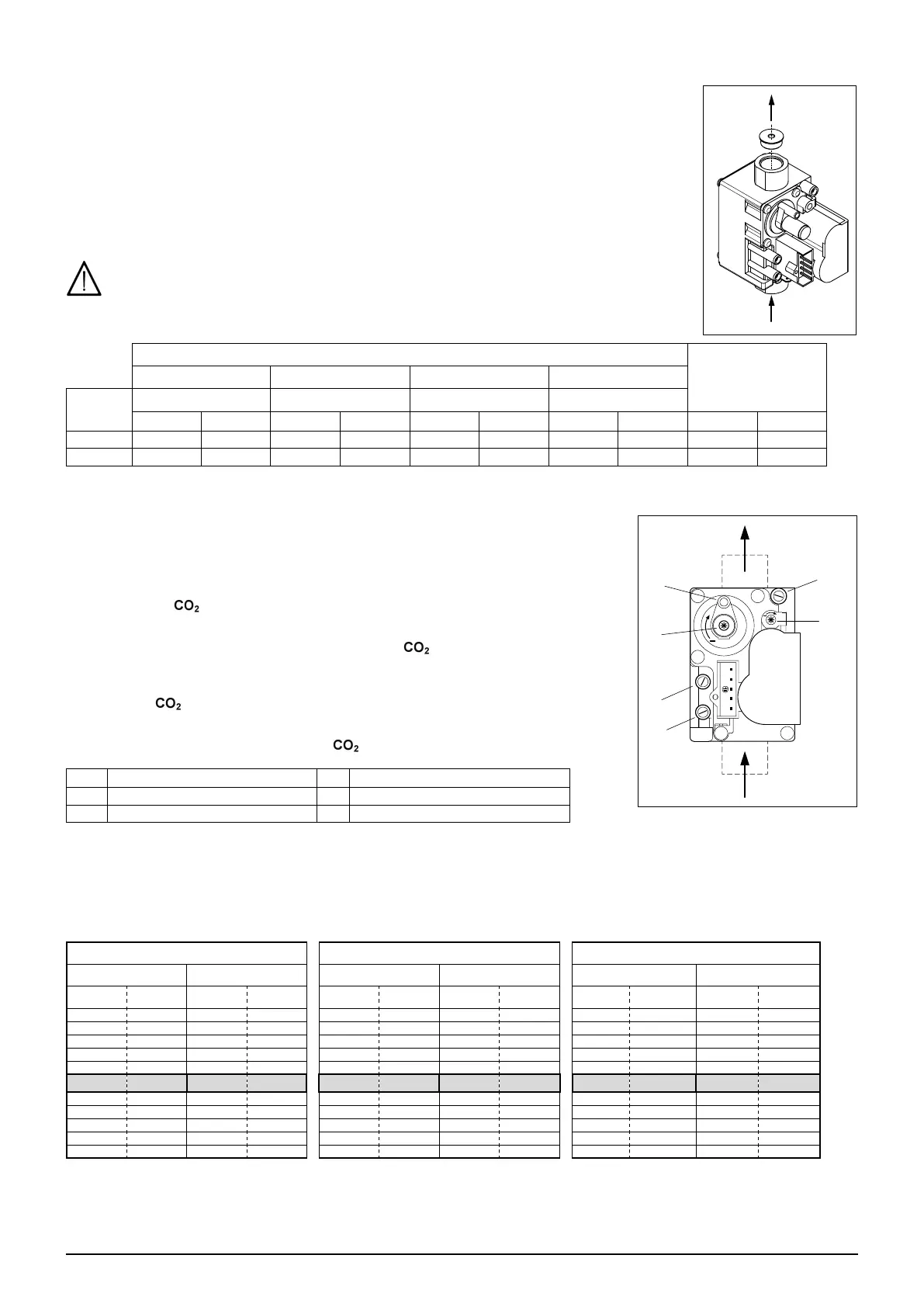

15. MODALITÉS DE CHANGEMENT DE GAZ
Seul le Service d'Assistance Technique agréé peut adapter la chaudière pour fonctionner en passant
du gaz G20 au G25 ou G31et vice versa. Pour effectuer l'étalonnage (et l'injecteur à utiliser), voir le
TABLEAU 1 et procéder selon ce qui est décrit ci-dessous :
• Remplacer l'injecteur de la vanne gaz, fourni comme kit (voir la gure ci-contre) ;
• Congurer les paramètres de la carte, le n°de tours du ventilateur (rpm) ;
• Activer la fonction d'étalonnage (voir le chapitre précédent) ;
• Effectuer l'étalonnage de la vanne gaz comme décrit dans le chapitre 15.1 points 1 et 2.
Pour accéder aux paramètres indiqués dans le tableau 1, voir la procédure décrite dans le chapitre
14.
Une fois les opérations de changement de gaz terminées nous vous conseillons d'indiquer le type
de gaz sur la plaquette.
TABLEAU 1 : PARAMÈTRES VITESSE VENTILATEUR ET INJECTEUR GAZ
PARAMÈTRES - N° de tours/min (rpm)
Ø INJECTEUR GAZ
(mm)
P60 (a) P30 (a) P61 (a) P59 (a)
Modèle
chaudière
Puissance min Pmax chauffage Pmax sanitaire Puissance allumage
G20/G25 G31 G20/G25 G31 G20/G25 G31 G20/G25 G31 G20/G25 G31
3.33 1600 1500 4800 4500 6500 6100 3000 2500 7,0 4,6
3.25 1400 1400 4200 4000 6400 6100 3000 3000 5,6 3,8
(a) valeur lue sur l'afcheur de la façade de la chaudière à multiplier x 10 (p. ex. 150 correspond à 1500 tr/min).
15.1 ÉTALONNAGE DE LA VANNE GAZ
Pour effectuer l'étalonnage de la vanne du gaz, activer la fonction d'étalonnage comme
indiqué dans le chapitre 15 et procéder aux opérations suivantes :
1) Étalonnage du débit thermique MAXIMUM
Vérier que la /O
2
mesurée dans le conduit d'évacuation, avec la chaudière en
marche à la puissance thermique maximale, soit celle indiquée dans le tableau 1B. En cas
contraire, intervenir sur la vis de réglage (V) de la vanne. Tourner la vis dans le sens inverse
des aiguilles d’une montre pour diminuer la teneur en ou dans le sens contraire pour
l'augmenter.
2) Étalonnage du débit thermique RÉDUIT
Vérier que la /O
2
mesurée dans le conduit d'évacuation, avec la chaudière en marche
à la puissance thermique minimale, soit celle indiquée dans le tableau 1B. En cas contraire,
intervenir sur la vis de réglage (K) de la vanne. Tourner la vis dans le sens des aiguilles
d’une montre pour augmenter la teneur en ou dans le sens contraire pour la diminuer.
Pi Prise de pression alimentation gaz PI Signal pression chambre étanche
Pout Prise de pression gaz brûleur V Vis de réglage débit gaz
P Prise de pression mesure OFFSET K Vis de réglage OFFSET
À chaque valeur trouvée de CO
2
/O
2
à la puissance maximale thermique, correspond un champ de valeurs de CO
2
/O
2
à la
puissance minimale thermique indiqué dans la même ligne du tableau.
Les valeurs nominales d'étalonnage de la vanne du gaz sont indiquées en caractère gras pour chaque type de gaz utilisé.
Les valeurs de CO
2
/O
2
se réfèrent à habillage fermé.
La valeur maximale admise de CO doit être inférieure à 250 ppm.
TABLEAU 1B
G20 G25 G31
CO
2
(%) O
2
(%) CO
2
(%) O
2
(%) CO
2
(%) O
2
(%)
P max P min P max P min P max P min P max P min P max P min P max P min
9,2 8,7÷9,1 4,5 4,7÷5,4 9,2 8,7÷9,1 4,2 4,4÷5,1 10,7 10,1÷10,6 4,6 4,8÷5,5
9,1 8,6÷9 4,7 4,8÷5,6 9,1 8,6÷9 4,4 4,6÷5,3 10,6 10÷10,5 4,8 4,9÷5,7
9 8,5÷8,9 4,8 5÷5,7 9 8,5÷8,9 4,6 4,7÷5,5 10,5 9,9÷10,4 4,9 5,1÷5,8
8,9 8,4÷8,8 5 5,2÷5,9 8,9 8,4÷8,8 4,7 4,9÷5,7 10,4 9,8÷10,3 5,1 5,2÷6
8,8 8,3÷8,7 5,2 5,4÷6,1 8,8 8,3÷8,7 4,9 5,1÷5,8 10,3 9,7÷10,2 5,2 5,4÷6,1
8,7 8,2÷8,6 5,4 5,6÷6,3 8,7 8,2÷8,6 5,1 5,3÷6 10,2 9,6÷10,1 5,4 5,5 ÷ 6,3
8,6 8,1÷8,5 5,6 5,7÷6,5 8,6 8,1÷8,5 5,3 5,5÷6,2 10,1 9,5÷10 5,5 5,7÷6,4
8,5 8÷8,4 5,7 5,9÷6,6 8,5 8÷8,4 5,5 5,7÷6,4 10 9,4÷9,9 5,7 5,8÷6,6
8,4 7,9÷8,3 5,9 6,1÷6,8 8,4 7,9÷8,3 5,7 5,8÷6,6 9,9 9,3÷9,8 5,8 6÷6,7
8,3 7,8÷8,2 6,1 6,3÷7 8,3 7,8÷8,2 5,8 6÷6,8 9,8 9,2÷9,7 6,0 6,1÷6,9
8,2 7,7÷8,1 6,3 6,5÷7,2 8,2 7,7÷8,1 6 6,2÷6,9 9,7 9,1÷9,5 6,1 6,4÷7,1
