Section INSTALLATEUR (fr)
7698967.01 (1-01/18)
9.2 ÉQUIPEMENTS FOURNIS COMME ACCESSOIRE
L'annexe « SECTION » C fournit la liste des installations de la barre porte-raccords
• Bride porte-raccords (1).
• Raccord sortie eau chaude sanitaire (2).
• Robinet entrée eau froide sanitaire (3).
• Robinet retour chauffage (4).
• Robinet départ chauffage (5).
• Robinet entrée gaz (6).
• Gabarit (voir gure à l'annexe « SECTION » C).
• Joints.
• Traverse support chaudière
• Chevilles et vis pression
9.3 DIMENSIONS DE LA CHAUDIÈRE
Les dimensions de la chaudière et les cotes d'installation des raccords hydrauliques sont indiquées à la n de cette notice dans
l’annexe « SECTION » C.
A Évacuation condensat D Retour installation de chauffage
B Sortie eau chaude sanitaire E Départ installation de chauffage
C Entrée eau froide sanitaire F Entrée GAZ
10. INSTALLATION DES CONDUITS
L’installation de la chaudière est réalisable sans difculté grâce aux accessoires fournis qui sont décrits plus loin. La chaudière
est prévue, à l'origine, pour être raccordée à un conduit d'évacuation-aspiration de type coaxial, vertical ou horizontal. Il est
également possible d'utiliser des conduits séparés grâce au séparateur de ux.
RECOMMANDATIONS
C13, C33 Les parties terminales du conduit d'évacuation dédoublé doivent être prévues à
l'intérieur d'un carré de 50 cm de côté. Des instructions détaillées sont contenues dans tous
les accessoires.
C53 Les parties terminales des conduits d'aspiration de l'air comburant et d'évacuation des
produits de la combustion ne doivent pas être prévues sur des murs opposés de l'édice.
C63 La perte de charge maximale des conduits ne doit pas dépasser 100 Pa. Les conduits
doivent être certiés pour ce type d'utilisation et pour une température supérieure à 100 °C.
La partie terminale du conduit de la fumée doit être certiée conforme à la Norme EN 1856-1.
C43, C83 La cheminée ou le conduit de fumée doivent être adaptés à cet usage.
Pour une meilleure installation, utiliser des accessoires fournis par le fabricant de
l'appareil.
Pour garantir une sûreté de fonctionnement il faut que les conduits d'évacuation de fumée
soient bien xés au mur au moyen des brides de xation. Les brides de xation doivent
être positionnées à environ 1 mètre l'une de l'autre au niveau des raccords.

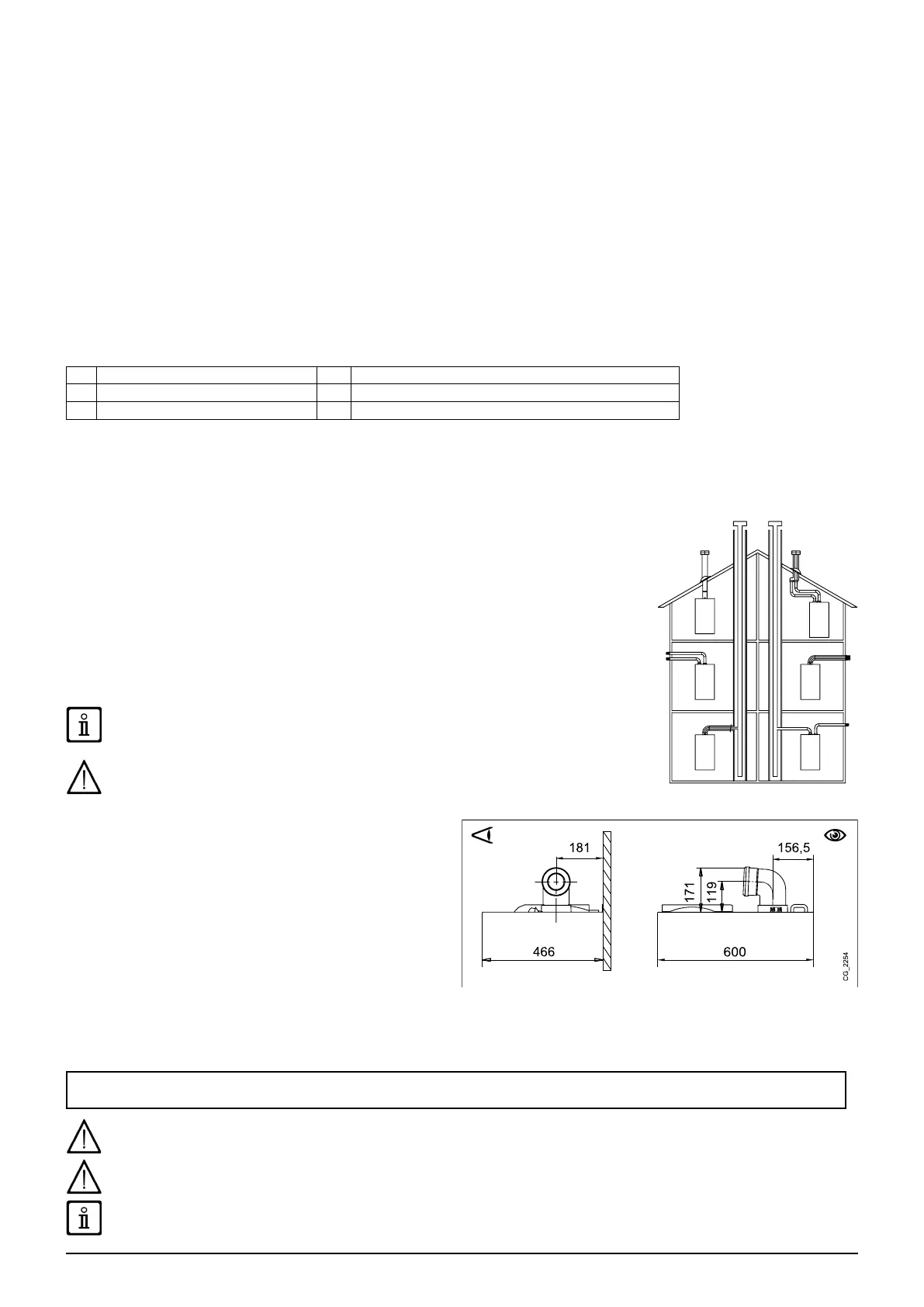

10.1 CONDUIT COAXIAL
Ce type de conduit permet d'évacuer les gaz brûlés et d'aspirer
l'air comburant aussi bien à l'extérieur de l'édice que dans des
conduits de fumée de type LAS. Le coude coaxial à 90° permet
de raccorder la chaudière aux conduits d'évacuation-aspiration
en toutes directions grâce à la possibilité de rotation à 360°. Il
peut également être utilisé comme coude supplémentaire en
association avec le conduit coaxial ou le coude à 45°.
En cas d'évacuation à l'extérieur, le conduit d'évacuation-
aspiration doit déborder du mur d'au moins 18 mm pour
permettre de positionner la rosace en aluminium et son
scellement et éviter ainsi toute inltration d'eau.
• L’insertion d'un coude à 90° réduit la longueur totale du conduit de 1 mètre.
• L’insertion d'un coude à 45° réduit la longueur totale du conduit de 0,5 mètre.
• Le premier coude à 90° ne rentre pas dans le calcul de la longueur maximum disponible.
Fixer les tuyaux d'aspiration à l'aide de deux vis galvanisées autoletantes de 4,2 mm de diamètre et 19 mm de long
maximum. Si les vis ne sont pas fournies, il faut les trouver dans le commerce avec les mêmes caractéristiques.
Avant de serrer les vis, vérier que le tuyau est introduit à l'intérieur du joint d'au moins 45 mm (voir les gures à la n du
manuel dans l'annexe « SECTION » D).
La pente minimum, vers la chaudière, du conduit d'évacuation doit être de 5 cm par mètre de longueur.
DES EXEMPLES D'INSTALLATION DES CONDUITS D'ÉVACUATION, ET LES LONGUEURS ADMISES, SONT DISPONIBLES À
LA FIN DE CETTE NOTICE DANS L’ANNEXE « SECTION » D.
