Nota 3 :
Le principe de mesure est basé sur une certaine stabilité de la
fréquence et des signaux pratiquement sinusoïdaux (THD <
10%).
Ceci exclu en particulier la mesure sur des blocs électrogènes
dont le volant d'inertie est trop faible pour garantir une stabilité
suffisante de la fréquence.

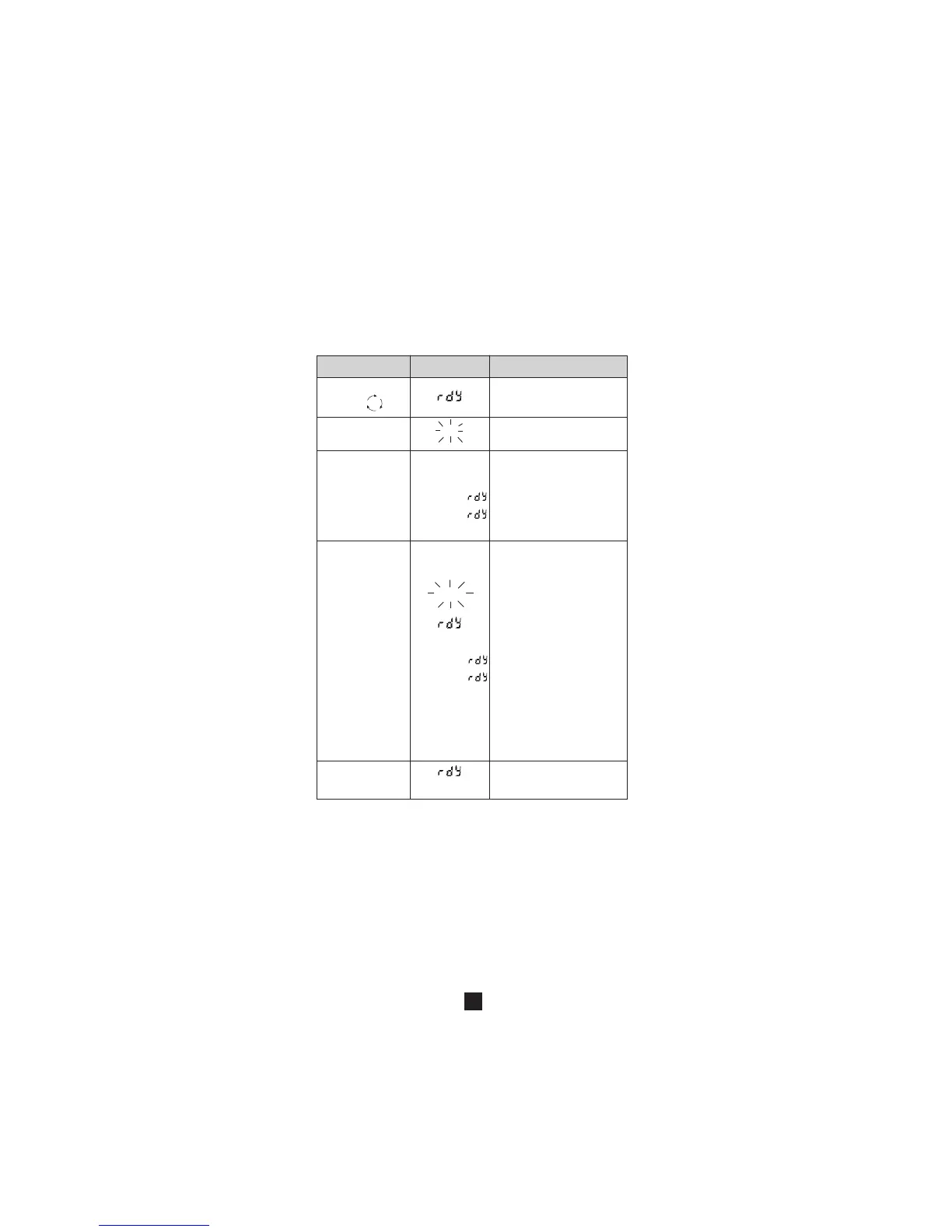

Actions Affichages Commentaires
Commutateur sur
Entrée dans la fonction
la position
Appui sur rEF L'appareil est prêt pour déterminer
la touche jaune la période de référence
Branchement cordon Au bout de 10 secondes maximum
noir sur L1 et contact on obtient l'un des 3 affichages ci-
cordon rouge sur L2 contre :
Err V (2 s) puis → si tension < 50 V
Err Hz (2 s) puis → si fréq. nominale ≠ 50 Hz ou 60 Hz
rEF OK → si période de référence correcte
Contact cordon rouge L'appareil détermine la période de
sur L3 (moins de mesure, les messages suivants
10 secondes après peuvent apparaître (au bout de 10 s
avoir quitté L2) max) :
MEAS → détermination de la période
de mesure en cours
→ le contact sur L3 a été effectué
trop tard (plus de 10 s
après affichage rEF OK)
Err V (2 s) puis → tension incorrecte
Err Hz (2 s) puis → fréquence incorrecte
Err → détermination du sens des
phases impossible
1.2.3 → sens direct de rotation des
phases
3.2.1 → sens inverse de rotation des
phases
Appui touche jaune Retour en début de séquence
(valide à tout instant dans la
séquence)
3.12 Fonctions secondaires
3.12.1 Blocage de l'afficheur
L'appui fugitif sur la touche HOLD fige l'affichage.
Le déblocage de l'affichage s'effectue sur un deuxième appui.
3.12.2 Présélection du mode MIN/MAX
L'appui fugitif sur la touche HOLD puis sur la touche MIN/
MAX présélectionne le mode MIN/MAX. Un nouvel appui sur
la touche HOLD rend le mode MIN/MAX effectif.
Cette fonction permet de sélectionner le mode MIN/MAX à la
demande, pour éviter par exemple la prise en compte
intempestive ou erronée de valeurs MIN/MAX.
