3. COLLEGAMENTI
3.1 Morsettiere, connettori e Funzionalità dei Circuiti
3.1.1 Circuito Trasmettitore
8
3
6 1
4
5
2
7
MS1
Tamper
Fusibile
Led Rete
ON
OFF
Selettore
Canali
1
2
3
4
TX
4 3
2
1
Faston Rosso
Al Positivo di Batteria
Connettore
di misura
Ampolla
Connettore MW
F1
DS1

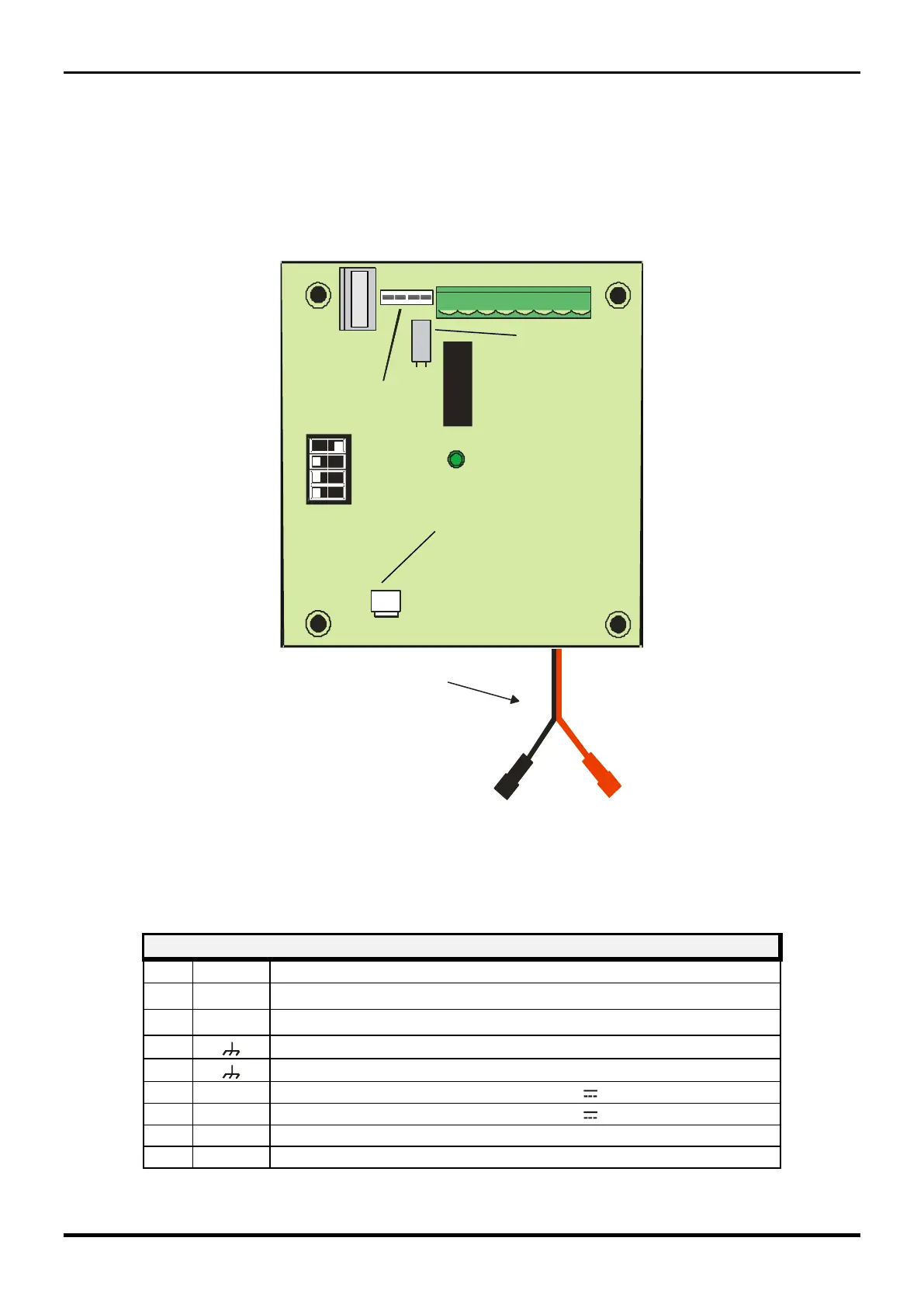

Figura 8 Disposizione topografica dei componenti nel circuito Tx
Nelle seguenti tabelle sono indicate le funzioni delle morsettiere, connettori, selettori e trimmer
presenti sulla scheda ERMO 482 TX:
MORSETTIERA MS1 TRASMETTITORE
Mors.
Simbolo
Funzione
1
~
Ingresso tensione di alimentazione alternata 19 V~
2
~
Ingresso tensione di alimentazione alternata 19 V~
3
Uscita negativo di alimentazione ( 0 V )
4
Uscita negativo di alimentazione ( 0 V )
5
+13,8
Uscita ausiliaria di alimentazione 13,8 V
6
+13,8
Uscita ausiliaria di alimentazione 13,8 V
7
PR
Contatto di Manomissione (NC) + Ampolla
8
PR
Contatto di Manomissione (C) + Ampolla
