cias ERMO 482 - Circuito Ricevitore

 CIAS Elettronica S.r.l. Ed. 2.2
Manuale di Installazione Pagina 12 di 43 ERMO 482
3.1.2 Circuito Ricevitore
10
5
8 3
6 1
2
7 4
9
MS1
Tamper
Led
Allarme
Led
Canale
0.2 Vpp
5V
9V
Fusibile
INT.
SEN.
Regolazione
di Integrazione
Regolazione
di Sensibilità
Led
Rete
1
1234
ON
OFF
Rag
2
3
4
5
6
7
RX
Faston Rosso
Al Positivo di Batteria
Selettore canali
Connettore
di
misura
Ampolla
Connettore MW
F1
DS1

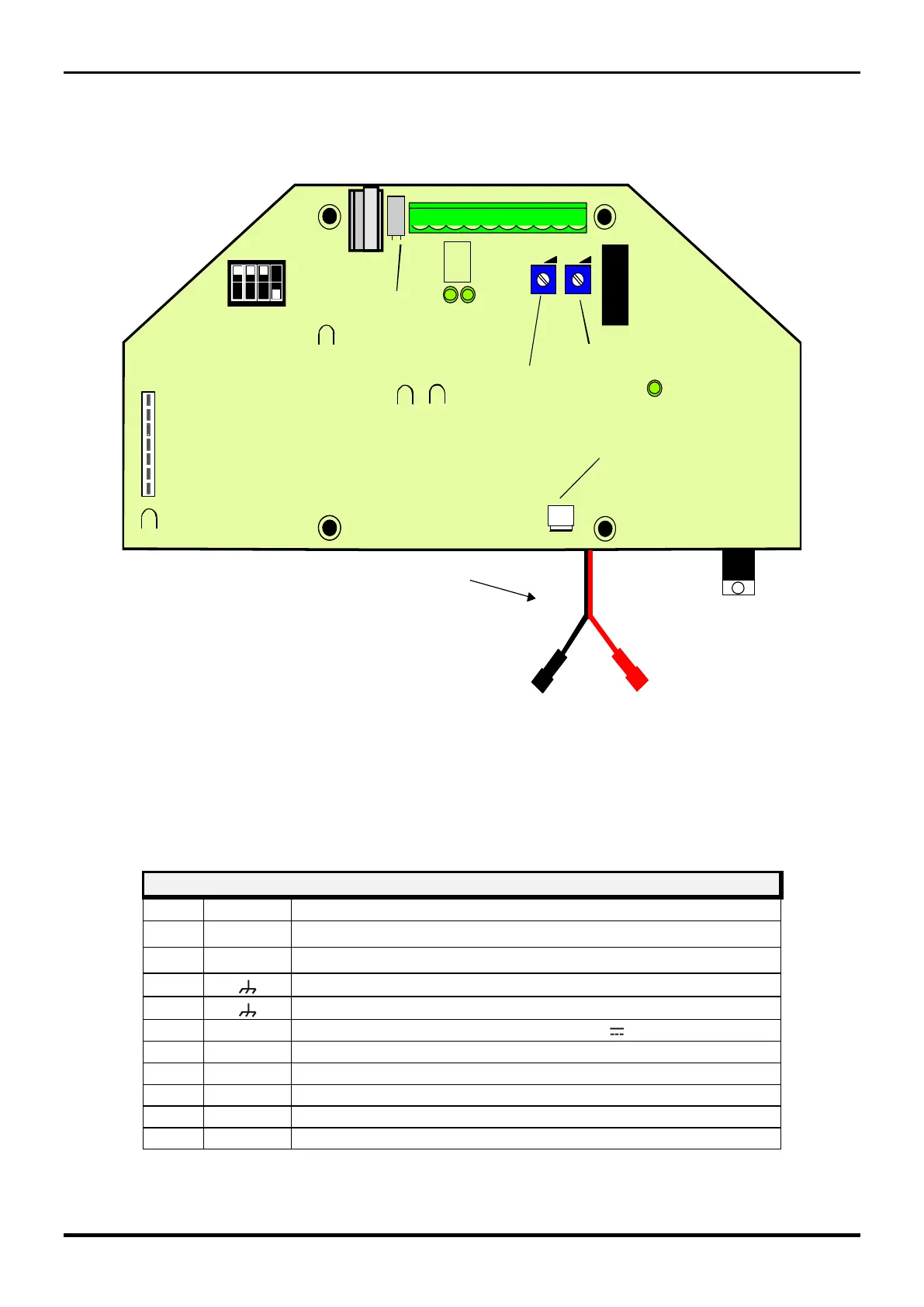

Figura 9 Disposizione topografica dei componenti nel circuito Rx
Nelle seguenti tabelle sono indicate le funzioni delle morsettiere, connettori, selettori e trimmer
presenti sulla scheda ERMO 482 TX:
MORSETTIERA MS1 - RX
Mors
Simbolo
Funzione
1
~
Ingresso tensione di alimentazione alternata 19 V~
2
~
Ingresso tensione di alimentazione alternata 19 V~
3
Uscita ausiliaria negativo di alimentazione ( 0 V )
4
Uscita ausiliaria negativo di alimentazione ( 0 V )
5
+13,8
Uscita ausiliaria di alimentazione 13,8 V
6
NC
Contatto Relè di Allarme (NC)
7
C
Contatto Relè di Allarme (C)
8
C
Contatto Relè di Allarme (C)
9
PR
Contatto di Manomissione (NC) + Ampolla
10
PR
Contatto di Manomissione (C) + Ampolla
