4. ALLINEAMENTO E VERIFICA
4.1 Allineamento e Verifica con Strumento STC 95
Per l’allineamento e la taratura delle proprie barriere, CIAS ha realizzato uno strumento che
facilita tali operazioni ed è quindi un valido supporto per gli installatori. Di seguito è
rappresentato lo Strumento STC 95 con il significato delle funzioni. Nella fig. 11 è riportato lo
schema d’interconnessione dello Strumento STC 95 alle barriere ERMO 482 CIAS.

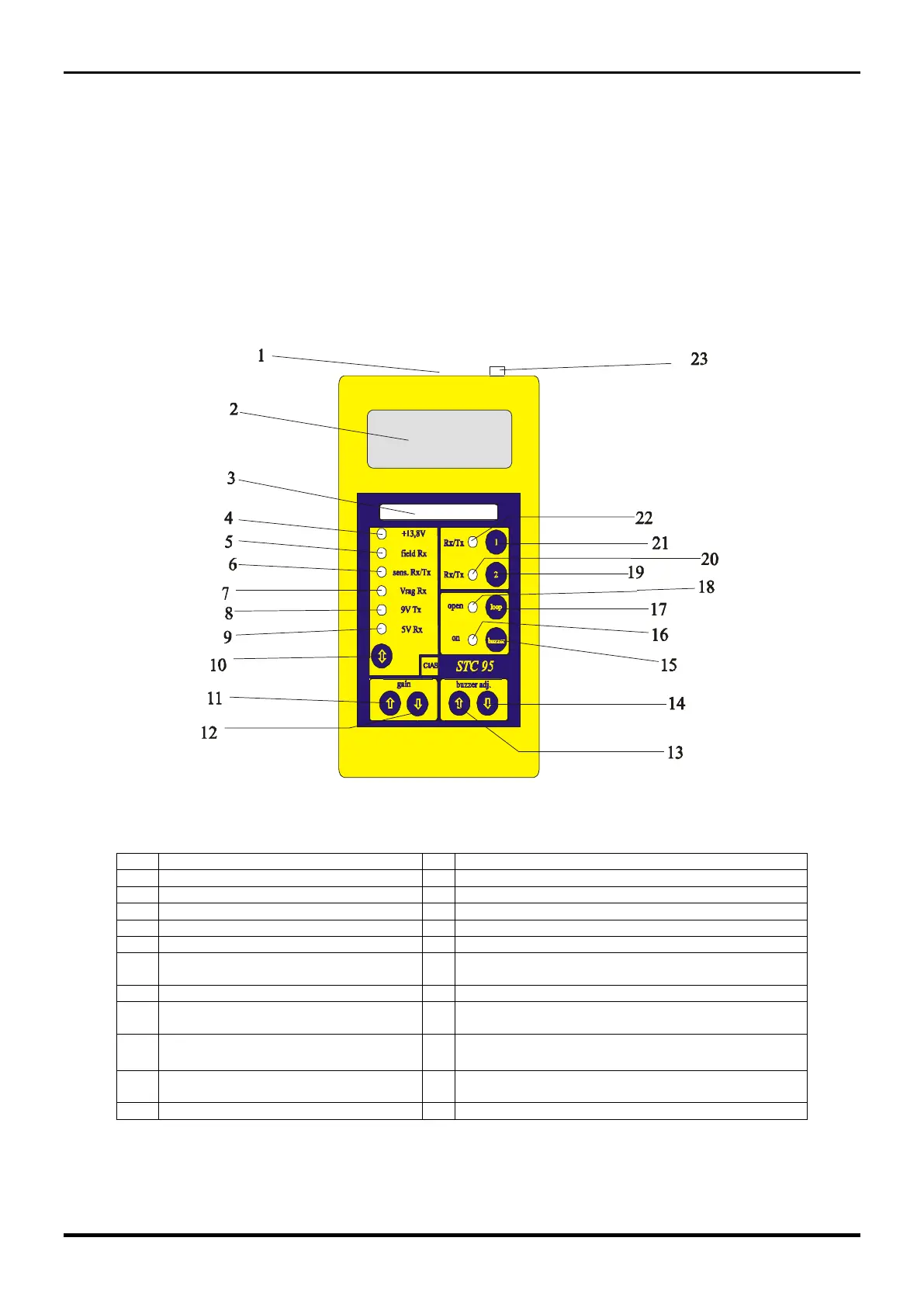

Figura 10
1
Connettore 3M
13
Tasto aumento soglia intervento Buzzer
2
Display LCD
14
Tasto diminuzione soglia intervento
3
Barra a LED
15
Tasto attivazione/disattivazione Buzzer
4
LED misura alimentazione 13,8 Vcc
16
LED segnalazione buzzer attivato
5
LED misura campo rilevato
17
Tasto apertura/chiusura Loop
6
LED misura Sens.RX / Modulazione TX
18
LED segnalazione Loop aperto
7
LED misura Rag
19
Tasto attivazione/disattivazione misure modulo
Medusa Rx/Tx 2
8
LED misura alimentazione TX 9 Vcc
20
LED segnalazione misure modulo Medusa Tx/Rx 2
9
LED misura alimentazione RX 5 Vcc
21
Tasto attivazione/disattivazione misure modulo
MEDUSA RX/TX-ERMO-ERMUSA-MINERMO
10
Tasto selezione misure
22
LED segnalazione misure modulo MEDUSA RX/TX
ERMO-ERMUSA-MINERMO
11
Tasto aumento manuale del guadagno
23
Connettore RCA per connettere mediante il cavetto
fornito l’oscilloscopio
12
Tasto diminuz.manuale del guadagno
