s) Lo strumento STC 95, come mostrato in fig.11 dispone di un’uscita RCA (23) che,
mediante il cavetto in dotazione, consente di verificare la forma d’onda del segnale
ricevuto.
Tale verifica richiede un oscilloscopio (qualsiasi modello presente sul mercato).
Un buon collegamento tra testa trasmittente e testa ricevente mostra una forma d’onda
come indicato in figura 13.
100 us/div.
A = 200 mVpp (+ 10%)
Figura 14 - Forma d'onda non corretta (eccessivo rumore)
50 mV/div.
50 mV/div.
100 us/div.

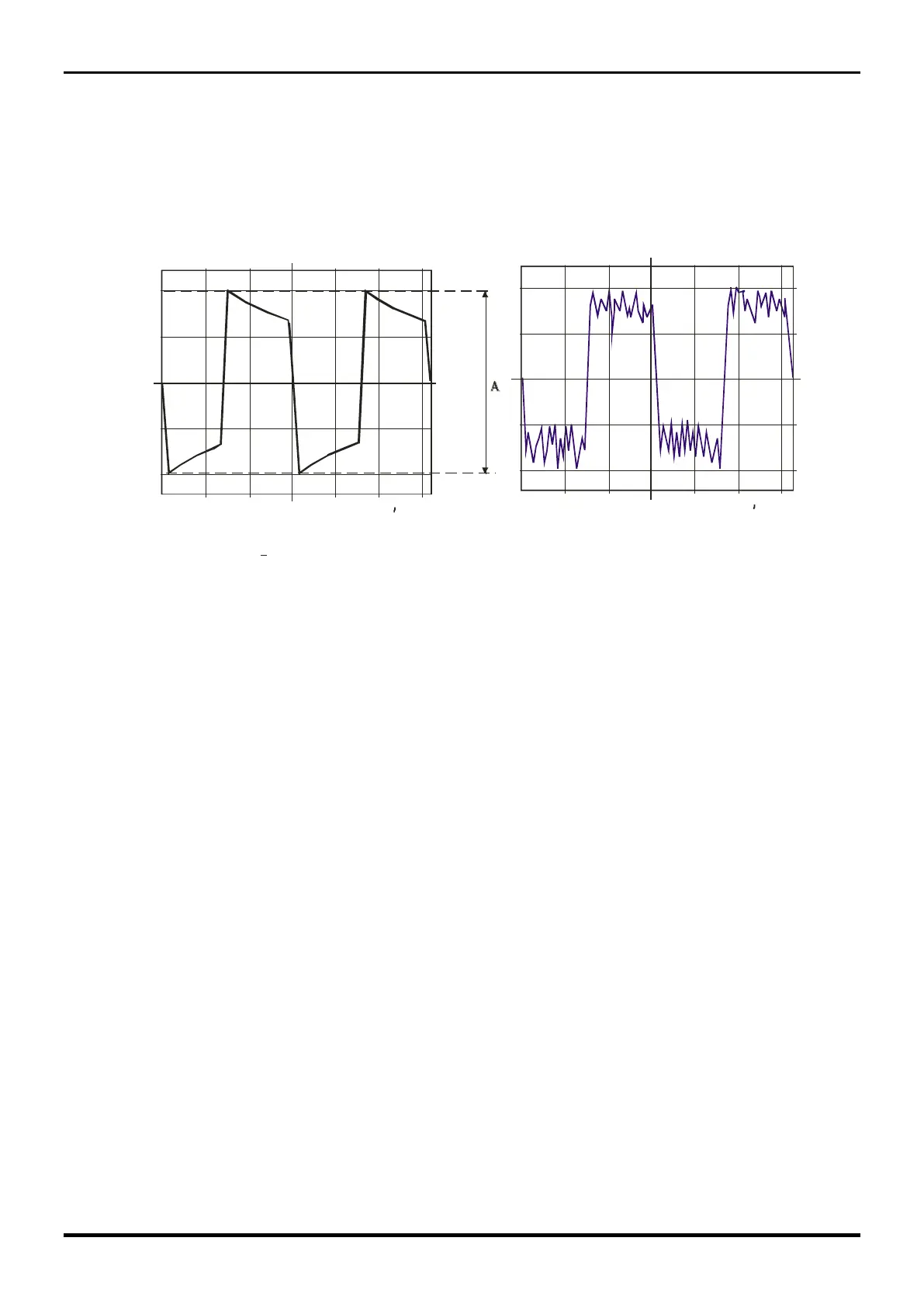

Figura 13 - Forma d'onda corretta
Un cattivo collegamento mostra una forma d’onda come indicato in figura 14.
Si osservi come sulle cuspidi dell’onda quadra sia presente il rumore. Ciò sta a
significare che il segnale ricevuto non è ottimale.
In questo caso ripetere le operazioni di puntamento fino ad ottenere la forma d’onda di
figura 13. Tutti i dati relativi alle misure effettuate in impianto vanno riportati sulle Schede
di Collaudo che sono in dotazione ad ogni barriera. Ciò renderà più semplice
l’operazione di assistenza.
t) Rimontare le calotte ( Radome ) in policarbonato bloccandole uniformemente con le
apposite viti in modo da ottenere una buona tenuta all’acqua.
