3.1.2 Circuito Ricevitore

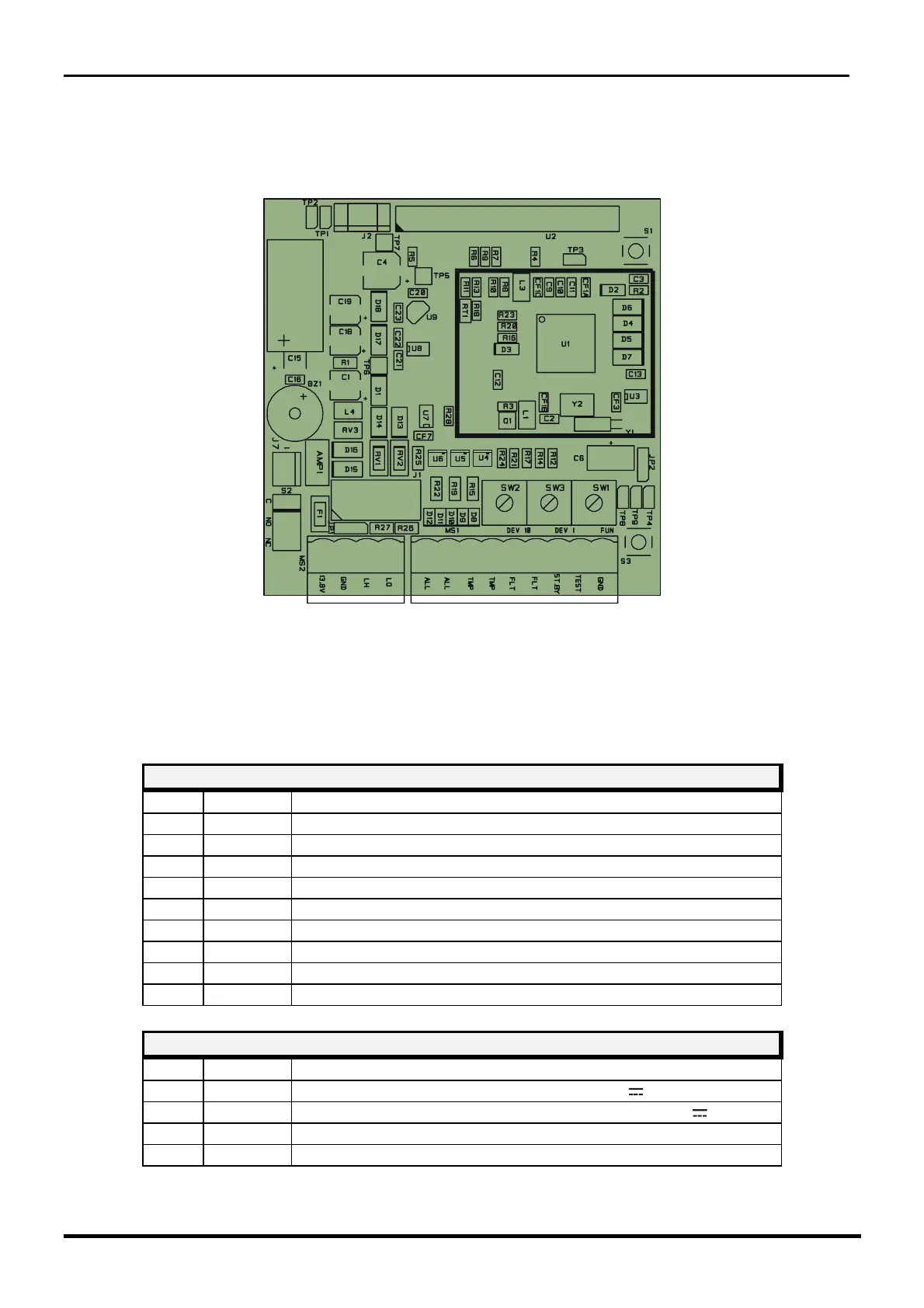

Figura 9 Disposizione topografica dei componenti nel circuito Rx
Nelle seguenti tabelle sono indicate le funzioni delle morsettiere presenti sulla scheda MANTA
RX:
MORSETTIERA MS1 RICEVITORE
Mors Simbolo Funzione
1
ALL 1 Contatto Relè di Allarme (C)
2
ALL 2 Contatto Relè di Allarme (NC)
3
TMP Contatto Relè di Manomissione (C)+ Ampolla (AMP1)
4
TMP Contatto Relè di Manomissione (NC)+ Ampolla (AMP1)
5
FLT Contatto Relè di Guasto (C)
6
FLT Contatto Relè di Guasto (NC)
7
ST BY Ingresso Ausiliario Comando Stand-By (Norm Aperto da GND)
8
TEST Ingresso Ausiliario Comando TEST (Norm. Aperto da GND)
9
GND Uscita Ausiliaria di Massa
MORSETTIERA MS2 RICEVITORE
Mors
Simbolo Funzione
1
13,8V Ingresso Positivo di Alimentazione (+13,8 V
)
2
GND Ingresso Negativo per Alimentazione e per Dati (0 V
)
3
LH +RS 485 Linea Dati Alta
4
LO - RS 485 Linea Dati Bassa
