3. COLLEGAMENTI
3.1 Morsettiere, connettori e Funzionalità dei Circuiti
3.1.1 Circuito Trasmettitore
+

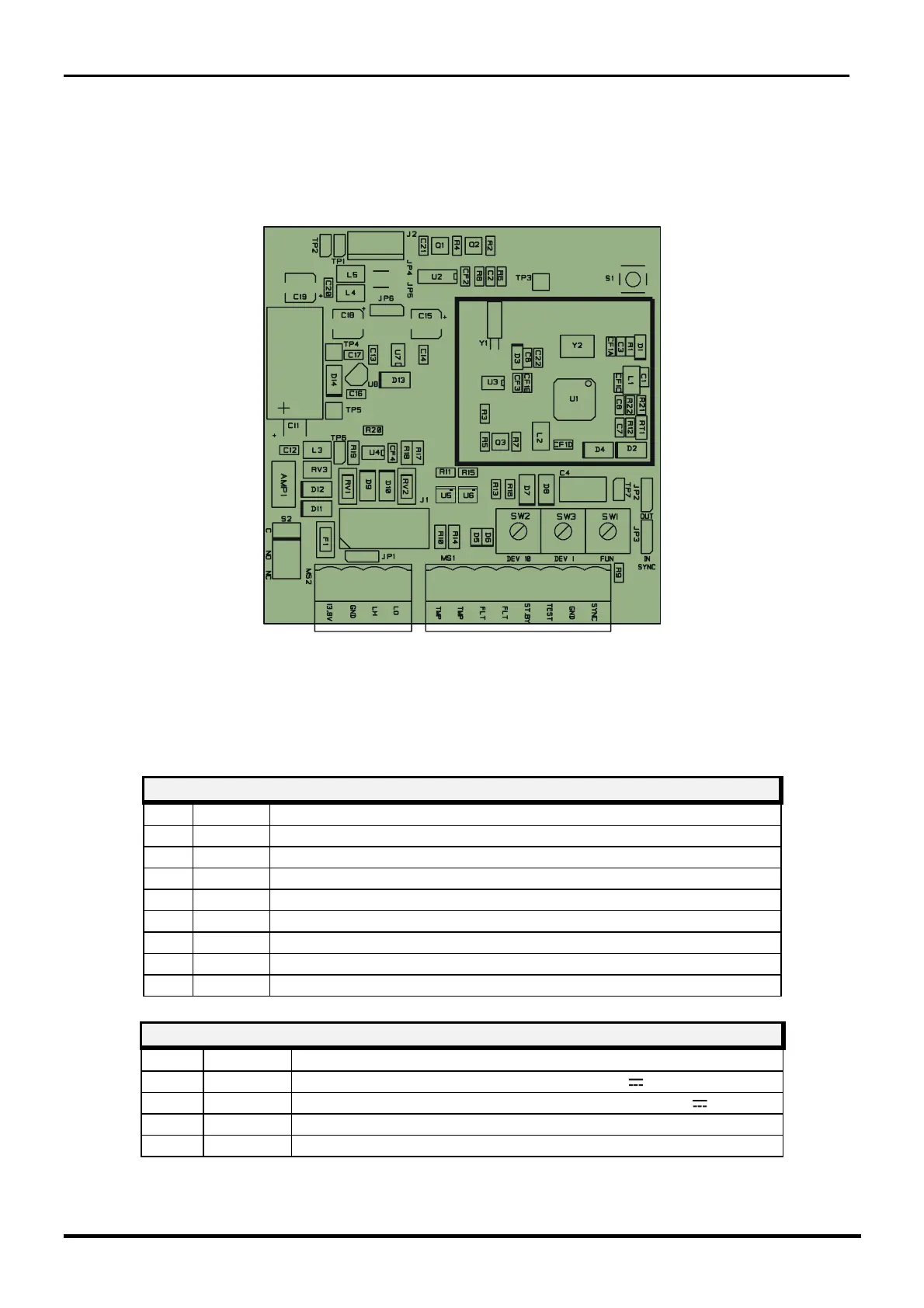

Figura 8 Disposizione topografica dei componenti nel circuito Tx
Nelle seguenti tabelle sono indicate le funzioni delle morsettiere presenti sulla scheda MANTA
TX:
MORSETTIERA MS1 TRASMETTITORE
Mors
Simbolo Funzione
1
TMP Contatto Relè di Manomissione (C)+ Ampolla (AMP1)
2
TMP Contatto Relè di Manomissione (NC)+ Ampolla (AMP1)
3
FLT Contatto Relè di Guasto (C)
4
FLT Contatto Relè di Guasto (NC)
5
STBY Ingresso Ausiliario per Comando Stand-By(Norm. Aperto da GND)
6
TEST Ingresso Ausiliario per Comando TEST (Norm. Aperto da GND)
7
GND Uscita Ausiliaria di Massa
8
SYNC Uscita/Ingresso del sincronismo, per Tx Master/Slave
MORSETTIERA MS2 TRASMETTITORE
Mors Simbolo Funzione
1
13,8V Ingresso Positivo di Alimentazione (+13,8 V
)
2
GND Ingresso Negativo per Alimentazione e per Dati (0 V
)
3
LH +RS 485 Linea Dati Alta
4
LO - RS 485 Linea Dati Bassa
